PFXPB1B2xxxxxxxN00

Standard product information
Family
Industrial PC (IPC)
Series
PS4000 Series
Size
Built-in
Model
PFXPB1B2xxxxxxxN00
Global Code
PFXPB1B2xxxxxxxN00
Product Features
Box Type 2 slots (1 PCI + 1 PCIe)
End of sales
2016/11/25
End of repair
2021/04/28
Repair Service Remark
Win XP: Last order: 2016/11/25
Replacement option 1
Replacement code 1
PFXP67Bxxxxxxxxxxx / PFXP65Bxxxxxxxxxxx / PFXP6CBxxxxxxxxxxx
Replacement code 1 comment
PS6000 Series (Advanced Box)
Industrial PC specifications
Supported OS
［Core 2 Duo］
HDD またはSSD: Windows XP Professional SP3 / Windows 7 Ultimate
CF: Windows Embedded Standard 2009 / Windows Embedded Standard 7

［Atom］
HDD またはSSD: Windows XP Professional SP3
CF: Windows Embedded Standard 2009*1
CPU
Intel Core2 Duo P8400 2.26GHz / Intel Atom N270 1.6GHz
L2 cache memory
Core2 Duo：3MB / Atom：512KB
Main Memory
Core2 Duo：2GB～8GB（DDR3 1066MHz）
Atom：1GB～3GB（DDR2 533MHz）
Chipset
Core2 Duo: GM45 / Atom: 945GME
Graphic Accelerator
Core2 Duo: Intel Graphics Media Accelerator（GMA）4500 MHD / Atom: Intel Graphics Media Accelerator 950
Video Memory
Core2 Duo：384MB / Atom：224MB*2
Graphics
RGB：300MHz RAMDAC、2048 x 1536 @70Hz（QXGA） 以下、1920 x 1080 @85Hz（HDTV） 含む
DVI：1920 x 1080
色深度：32ビット（最大）

1プリインストールOSマルチランゲージに対応する言語については、マニュアルの「プリインストールOSマルチランゲージ対応言語一覧」をご確認ください。
Windows® Embedded Standard 2009については、4GB以上のCFastが必要です。Windows® Embedded Standard 7 Premiumについては、8GB以上のCFastが必要です。
Windows XPモデルは、2016/11/25販売終了です。

2メインメモリからの割り当て

Display specifications
Display Size
ビルトイン型
Electrical specifications
Rated Input Voltage
24Vdc ±25%
Power Consumption
Core2 Duo：90W
Atom：60W*1
In-Rush Current
標準 7A、50A < 300μs

1お客様が用意される拡張スロット用の機器や、USB機器への電源供給値は含まれておりません。電源供給値を含んだ場合の製品本体の最大消費電力は、130Wです。

Environmental specifications
International Safety Standards
CEC-TickEACATEXMarine GLKCANSI/CSA（UL508+1604）Listed
Surrounding Air Temperature
0～50℃*1
Storage Temperature
-20～+60℃
Ambient Humidity
10～85%RH（結露のないこと、湿球温度29℃以下）
Storage Humidity
10～85%RH（結露のないこと、湿球温度29℃以下）
Pollution Degree
汚染度2
Air pressure (altitude range)
海抜2,000m以下
Vibration resistance
［SSDまたはCF カードを備えた製品（連続）］2～9Hz:1.75mm、9～200Hz:4.9m/s²
［HDD を備えた製品（連続）］5～100Hz:1.225m/s²
［SSDまたはCF カードを備えた製品（断続）］2～9Hz: 3.5mm、9～200Hz: 9.8m/s²
［HDD を備えた製品（断続）］5～100Hz: 2.450m/s²

［船舶規格（連続）］3～13.2Hz:1mm、13.2～100Hz：6.86m/s²
Concussion resistance
147m/s2 / 11ms（IEC 60068-2-27 Ea test）
Electromagnetic Compatibility (EMC)
高周波電磁妨害への耐性 / 電磁妨害（EMI）Class A

1使用する機能、オプションにより以下の温度制限があります。

［FAN 非搭載（AtomN270）］
・Gigabit Ether を使用する場合0～45℃
・DVD-RW を使用する場合5～40℃

［FAN 搭載（Core2Duo P8400）］
・DVD-RW を使用する場合5～50℃

Interface specifications
Serial (COM1)
RS-232C、コネクター：D-Sub 9ピン プラグ
Serial (COM2)
RS-232C（D-Sub 9ピン、プラグ）
Serial (COM3)
RS-232C/422/485（オプション）
USB Type A
USB 2.0（Type A）x 5*1
Ethernet (LAN1)
10 / 100 / 1000Mbps、コネクター：モジュラージャック（RJ-45） x 1
Ethernet (LAN2)
10 / 100 / 1000Mbps、コネクタ：モジュラージャック（RJ-45） x 1
Video
DVI-I x 1、DVI-D x 1（オプション）
Serial ATA
Slide-in Disk:（HDD または SSD） x 1
Slide-in Slot:（HDD または SSD または DVD-RW） x 1
IDE
4GB または 8GB CFカード （Type-I） x 1
Expansion slot
PCI x 1、PCI Express（ x 4） x 1*2

1USB2、USB4：最大500mA
USB1、USB3、USB5：最大1A

2（）内の数字は、PCI Expressのレーン数を示します。

Structural specifications
Cooling method
［Core2 Duo］ファンによる強制空冷、［Atom］自然空冷（ファンレス）*1
Protective structure
IP20
External dimensions
Core 2 Duo：W136 x H270 x D251mm
Atom：W121 x H270 x D251mm
Weight
［Core2 Duo］6kg、［Atom］5kg

1ファンの回転数は内部温度によって制御しています。内部温度が一定温度に達しないかぎり、ファンは動作しません。

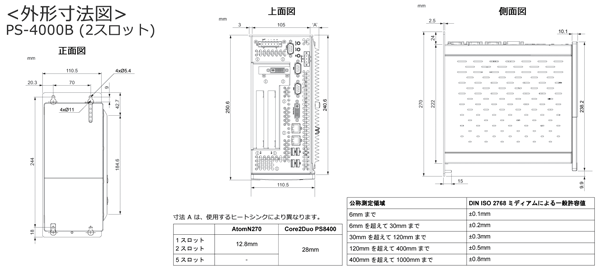

Dimensions
External installation diagram

拡大表示
