PFXPP170xxxxxxxN00

Standard product information
Family
Industrial PC (IPC)
Series
PS4000 Series
Size
15"
Model
PFXPP170xxxxxxxN00
Global Code
PFXPP170xxxxxxxN00
Product Features
15" 0 slot
Industrial PC specifications
Supported OS
［Core 2 Duo］
HDD またはSSD: Windows XP Professional SP3 / Windows 7 Ultimate
CF: Windows Embedded Standard 2009 / Windows Embedded Standard 7

［Atom］
HDD またはSSD: Windows XP Professional SP3
CF: Windows Embedded Standard 2009*1
CPU
Intel Core2 Duo P8400 2.26GHz / Intel Atom N270 1.6GHz
L2 cache memory
Core2 Duo：3MB / Atom：512KB
Main Memory
Core2 Duo：2GB～8GB（DDR3 1066MHz）
Atom：1GB～3GB（DDR2 533MHz）
Chipset
Core2 Duo: GM45 / Atom: 945GME
Video Memory
Core2 Duo：384MB / Atom：224MB*2
Graphics
XGA TFT アクティブマトリックス（1,024 x 768ピクセル）

1プリインストールOS マルチランゲージに対応する言語については、「プリインストールOS マルチランゲージ対応言語一覧」をご確認ください。
CFカードの容量は8GBのみ。

2メインメモリからの割り当て

Display specifications
Display Size
15型
Display Colors
1,600万色
Backlight
LED
Backlight service life
50,000時間（25℃にて）
Brightness Control
無段階調整
Touch Panel Type
アナログ抵抗膜方式
Touch Panel Resolution
4,096 x 4,096
Electrical specifications
Rated Input Voltage
AC電源：100～240Vac
DC電源：24Vdc ±25%
Rated Frequency
AC電源モデル: 60/50Hz
Power Consumption
Core2 Duo：100W
Atom：70W*1
In-Rush Current
AC電源：［100Vac］：Typ. 20A（コールドスタート時）、［240Vac］：Typ. 40A（コールドスタート時）
DC電源：Typ. 7A、最大50A < 300μs

1お客様が用意される拡張スロット用の機器や、USB機器への電源供給値は含まれておりません。電源供給値を含んだ場合の製品本体の最大消費電力は、130Wです。

Environmental specifications
International Safety Standards
CEC-TickEACMarine GLKCANSI/CSA（UL508+1604）Listed
Surrounding Air Temperature
0～50℃*1
Storage Temperature
-20～+60℃
Ambient Humidity
10～85%RH（結露のないこと、湿球温度29℃以下）
Storage Humidity
10～85%RH（結露のないこと、湿球温度29℃以下）
Pollution Degree
汚染度2
Air pressure (altitude range)
海抜2,000m以下
Vibration resistance
［SSDまたはCF カードを備えた製品（連続）］2～9Hz:1.75mm、9～200Hz:4.9m/s²
［HDD を備えた製品（連続）］5～100Hz:1.225m/s²
［SSDまたはCF カードを備えた製品（断続）］2～9Hz: 3.5mm、9～200Hz: 9.8m/s²
［HDD を備えた製品（断続）］5～100Hz: 2.450m/s²

［船舶規格（連続）］3～13.2Hz:1mm、13.2～100Hz：6.86m/s²
Concussion resistance
147m/s2 / 11ms（IEC 60068-2-27 Ea test）
Electromagnetic Compatibility (EMC)
高周波電磁妨害への耐性 / 電磁妨害（EMI）Class A

1使用する機能、オプションにより以下の温度制限があります。

［FAN 非搭載（AtomN270）］
・Gigabit Ether を使用する場合0～45℃
・DVD-RW を使用する場合5～40℃

［FAN 搭載（Core2Duo P8400）］
・DVD-RW を使用する場合5～50℃

Interface specifications
Serial (COM1)
RS-232C、コネクター：D-Sub 9ピン プラグ
Serial (COM2)
RS-232C（D-Sub 9ピン、プラグ）
Serial (COM3)
RS-232C/422/485（オプション）
USB Type A
USB 2.0（Type A）x 5*1
Ethernet (LAN1)
10 / 100 / 1000Mbps、コネクター：モジュラージャック（RJ-45） x 1
Ethernet (LAN2)
10 / 100 / 1000Mbps、コネクタ：モジュラージャック（RJ-45） x 1
Video
DVI-I x 1
Serial ATA
Slide-in Disk:（HDD または SSD） x 1
IDE
4GB または 8GB CFカード （Type-I） x 1
Expansion slot
PCI x 1

1USB2、USB4：最大500mA
USB1、USB3、USB5：最大1A

Structural specifications
Cooling method
［Core2 Duo］ファンによる強制空冷、［Atom］自然空冷（ファンレス）*1
Protective structure
前面: IEC60529 IP65、UL50E TYPE 4X
External dimensions
Core 2 Duo：W402 x H301 x D124.2mm
Atom：W402 x H301 x D109mm
Panel cut dimensions
W383.5 x H282.5mm
Weight
［Core2 Duo］
AC電源モデル：8.5kg、DC電源モデル：8kg

［Atom］
AC電源モデル：7.5kg、DC電源モデル：7kg

1ファンの回転数は内部温度によって制御しています。内部温度が一定温度に達しないかぎり、ファンは動作しません。

Dimensions

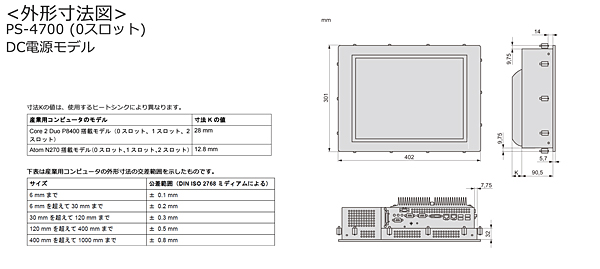

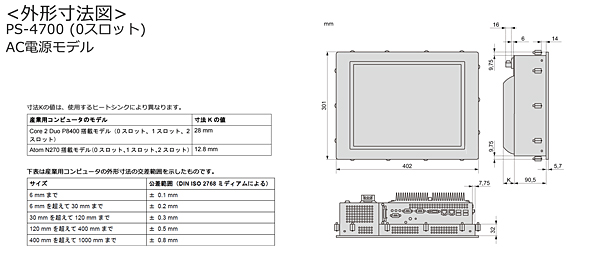

External installation diagram

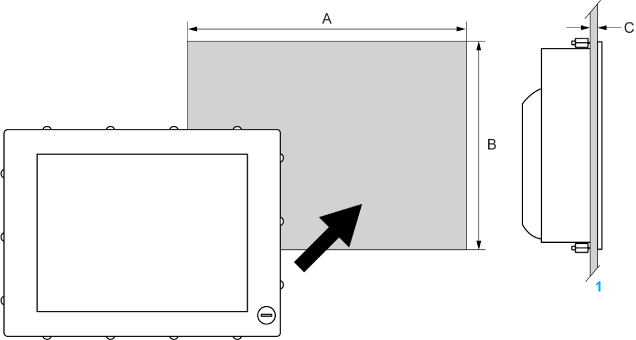

Panel cut dimensions


1:設置パネル
A B C
383.5 + 1/– 0 mm 282.5 + 1/– 0 mm 1.6...10 mm
