PFXPW170Axxxx0xN00

Standard product information
Family
Industrial PC (IPC)
Series
PS4000 Series
Size
15"
Model
PFXPW170Axxxx0xN00
Global Code
PFXPW170Axxxx0xN00
Product Features
15" 0 slot (Atom Z510)
End of sales
2016/11/25
End of repair
2021/04/28
Repair Service Remark
-
Replacement option 1
Replacement code 1
To be confirmed
Replacement code 1 comment
Please contact your [local Pro-face office]

Industrial PC specifications
Supported OS
CF: Windows Embedded Standard 2009*1
CPU
Intel Atom Z510 1.1GHz
L2 cache memory
512KB
Main Memory
1GB～2GB（DDR2 400MHz）
Chipset
Intel® System Contoller Hub US15W
Graphic Accelerator
Intel Graphics Media Accelerator 500
Video Memory
256MB*2
Graphics
XGA TFT アクティブマトリックス（1,024 x 768ピクセル）

1プリインストールOS マルチランゲージに対応する言語については、「プリインストールOS マルチランゲージ対応言語一覧」をご確認ください。

2メインメモリからの割り当て

Display specifications
Display Size
15型
Display Colors
1,600万色
Backlight
LED
Backlight service life
50,000時間（25℃にて）
Brightness Control
無段階調整
Touch Panel Type
アナログ抵抗膜方式
Touch Panel Resolution
4,096 x 4,096
Electrical specifications
Rated Input Voltage
24Vdc ±25%
Power Consumption
31W以下*1
In-Rush Current
標準 3A、最大50A < 300μs

1オプションのインターフェイス拡張ボードへの電源供給値は含まれておりません。拡張ボードを搭載した場合の製品本体の最大消費電力は、36Wです。

Environmental specifications
International Safety Standards
CEC-TickEACMarine GLKCANSI/CSA（UL508+1604）Listed
Surrounding Air Temperature
0～50℃
Storage Temperature
-20～+60℃
Ambient Humidity
10～85%RH（結露のないこと、湿球温度29℃以下）
Storage Humidity
10～85%RH（結露のないこと、湿球温度29℃以下）
Pollution Degree
汚染度2
Air pressure (altitude range)
海抜2,000m以下
Vibration resistance
［連続］2～9Hz: 1.75mm、9～200Hz: 4.9m/s²
［断続］2～9Hz: 3.5mm、9～200Hz: 9.8m/s²
［船舶規格（連続）］3～13.2Hz: 1mm、13.2～100Hz： 6.86m/s²
Concussion resistance
147m/s2 / 11ms（IEC 60068-2-27 Ea test）
Electromagnetic Compatibility (EMC)
高周波電磁妨害への耐性 / 電磁妨害（EMI）Class A
Interface specifications
Serial (COM1)
RS-232C、コネクター：D-Sub 9ピン プラグ
USB Type A
USB 2.0（Type A）x 3*1
Ethernet (LAN1)
10 / 100 / 1000Mbps、コネクター：モジュラージャック（RJ-45） x 1
Ethernet (LAN2)
10 / 100 / 1000Mbps、コネクタ：モジュラージャック（RJ-45） x 1（オプション）
IDE
4GB CFカード （Type-I） x 1
Expansion slot
PCI x 1

1最大1A

Structural specifications
Cooling method
自然空冷（ファンレス）
Protective structure
前面: IEC60529 IP65、UL50E TYPE 4X
External dimensions
W402 x H301 x D74.7mm
Panel cut dimensions
W383.5 x H282.5mm
Weight
約5kg
Dimensions

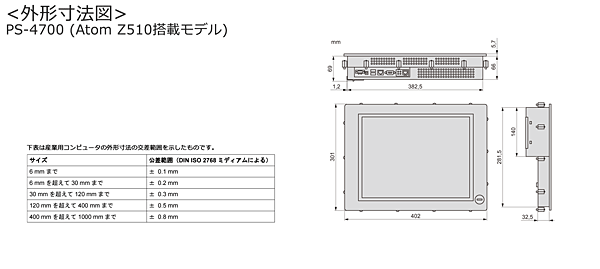

External installation diagram

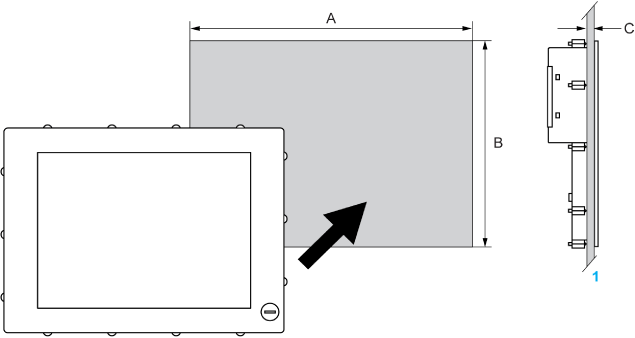

Panel cut dimensions


1: 設置パネル
A B C
383.5 + 1/- 0 mm 282.5 + 1/- 0 mm 1.6 ～ 10 mm
