详情
支持的可连接设备
| 制造商 | 产品名称 | 产品系列 | 产品型号 |
|---|---|---|---|
| FANUC Corporation | 机器人控制器 | R-30iB / R-30iB Mate | - |
适用的人机界面
| 产品系列 | 分辨率 | 型号简称*1 | 软件 |
|---|---|---|---|
| GP4000系列 SP5000系列 SP5000X系列 | 640 x 480像素（VGA） | GP-4501T | GP-Pro EX V4.03.000及以上版本 |
| 800 x 480像素（WVGA）*2 | 主机模块：SP-5B10 显示模块：SP-5400WA | ||
| GP4000系列 | 320 x 240像素（QVGA） | GP-4301T |
*1如本示例程序用于其他机型，需改变GP-Pro EX工程文件中的型号设置。了解详情，请参阅相关技术手册。
*2当分辨率为WVGA (800×480像素)时，功能按钮区域将位于屏幕右侧，请参阅示例中的PDF说明文件"Functions Added to Sample Project File for SP5000 Wide Model"。
功能
- 方便连接R-30ib/R-30iB Mate机器人控制器。
- 可检查标准IO(DO、DI、RI、RO、UI、UO)的输入/输出状态。
- 显示R、PR、SR的值。
- 报警发生时可检查详细信息。
- 显示屏幕清洁和电池更换的时间，可用于维护。
Pro-face不担保此示例的运行不会中断或不会出错。
文件下载
For GP-4501T / VGA(640*480)
3.84 MB (4,022,111 字节)
For SP-5400WA / WVGA(800*480)
5.86 MB (6,146,880 字节)
For GP-4301T / QVGA(320*240)
2.92 MB (3,061,628 字节)
更新历史
[V1.00b] (2022/09/22)
修正了技术手册中的可连接设备的名称。
[V1.00a] (2020/04/24)
更新了技术手册 4.2. Target HMI Devices
[V1.00] (2012/07/19)
新
概述

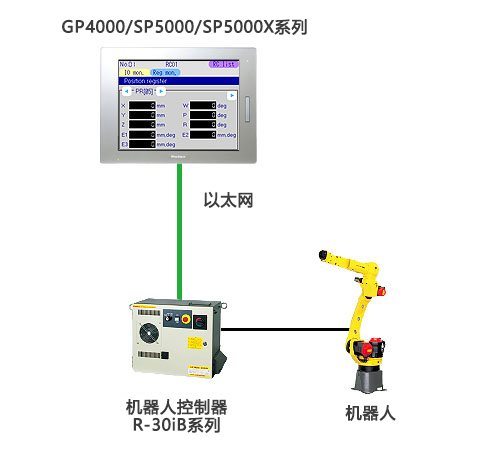

Pro-face人机界面可连接FANUC公司的机器人控制器R-30iB/R-30iB Mate，显示机器人的状态。
