PFXSP5500TPD

基本产品信息
类型
可编程人机界面
系列
SP5000系列
显示屏尺寸
10"
型号
PFXSP5500TPD
全球代码
PFXSP5500TPD
产品特点
10" DC 画面自动缩放 亮度自适应 (精良显示模块)
显示规格
显示屏类型
TFT 真彩 LCD
显示尺寸
10.4"
分辨率
800 x 600 像素 (SVGA)
自动缩放
支持
有效显示面积
W211.2 x H158.4 mm
显示颜色
1600万色*1
背光灯
白色LED (用户不可自行更换。需要更换时，请联系当地Pro-face分支机构)
背光灯寿命
50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的50%或背光灯开始闪烁)
亮度调节
0~100 (可通过触摸面板或软件进行调节)
光线感应
支持
触摸面板类型
电阻式(模拟，多点触摸)
触摸面板分辨率
1,024 x 1,024
触摸面板寿命
1,000,000次以上

1了解显示颜色的详细信息，请参阅画面和逻辑编程软件。

电气规格
输入电压
12~24 Vdc
额定电压
10.8~28.8 Vdc
电压降
12Vdc：1.25ms以下
24Vdc：5ms以下
功耗
最大：15 W
不为外部设备供电时：12 W以下
背光灯调节(20%)：8 W以下
关闭背光灯(待机模式)：6 W以下*1
瞬时电流
30 A以下
抗干扰性能
干扰电压：1000Vp-p；
脉冲周期：1µs；
上升时间：1ns(通过噪声模拟器)
绝缘强度
1,000 Vac，20 mA 小于1分钟(电源端子和FG端子之间)
绝缘电阻
500 Vdc, 10 MΩ 以上

1显示模块功耗

环境规格
国际安全标准
CEUKCAUL,cUL (508) ListedANSI/CSA (UL508+1604) ListedATEXCCCKCsNEPSIMarine DNV-GLMarine ABSMarine RINAMarine BVMarine ClassNKMarine LRMarine CCSEACKCC-Tick
工作温度
0 ~ 60 °C
存储温度
-20 ~ +60 °C
工作湿度
10~90%RH (无凝露，湿球温度计温度: 39°C以下)
存储湿度
10~90%RH (无凝露，湿球温度计温度: 39°C以下)
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗振性能
符合IEC/EN61131-2标准
5~9Hz 单振幅：3.5mm
9~150Hz恒定加速度：9.8m/s2
X、Y、Z轴各10次(100分钟)
抗冲击性能
符合IEC/EN61131-2标准，147m/s2，X、Y、Z轴各3次
抗静电性能
接触式放电：6kV(符合IEC/EN61000-4-2，3级标准)
接口规格
USB(Type-A)接口
USB2.0(USB TYPE-A 接头)×1；
电源电压：5Vdc±5%；
输出电流：500mA以下；
通讯距离：5m以下*1
USB(Mini-B)接口
USB 2.0 (Mini-B) x 1，最大传输距离：5米*2

1当使用增强型主机+显示模块时，每种USB设备仅可连接一个，例如一个USB存储器、一根传输电缆或一个条形码阅读器。如果连接了多个相同类型的设备，则只有第一个设备可用。

2当使用增强型主机+显示模块时，每种USB设备仅可连接一个，例如一个USB存储器、一根传输电缆或一个条形码阅读器。如果连接了多个相同类型的设备，则只有第一个设备可用。

结构规格
接地
功能接地：接地电阻为100Ω，电缆横截面积为2mm2(AWG 14)以上，或当地适用标准。(FG与SG端子同)
冷却方式
自然风冷
结构
使用了工厂预装的前置USB保护盖：符合IP65F、IP67F。
使用了前置USB保护盖(配件)：符合IP66F、IP67F、Type 4X/13(仅室内安装)。
*安装固定后的前面板且不使用前置USB接口。
注意：Pro-face制造的带固定螺丝前置USB保护盖(配件)(型号：PFXZCDCVUS1)。*1
外形尺寸
W272.5 x H214.5 x D67 mm [W10.73 x H8.45 x D2.64 in.]
面板开孔尺寸
W259 x H201 mm
面板厚度：1.6 ~ 5 mm*2
重量
2.7kg以下*3

1本产品的正面安装于固定面板上，已使用与规格中的标准相当的条件对其进行了测试。

2尺寸公差为+1/0mm，倒角半径小于R3。即使安装面板的厚度在“面板开孔尺寸”建议的范围之内，由于面板材质、尺寸、安装位置和其他设备等原因，面板也可能会发生弯曲。因此，可能需要对安装表面进行加固。

3仅适用于显示模块。

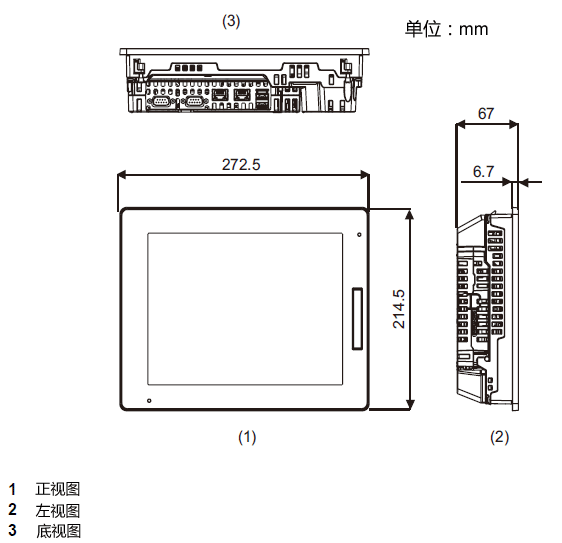

外形尺寸
外形尺寸

显示模块+主机模块

面板开孔尺寸


A B C
259 (+1/-0) mm 201 (+1/-0) mm 1.6 ~ 5 mm

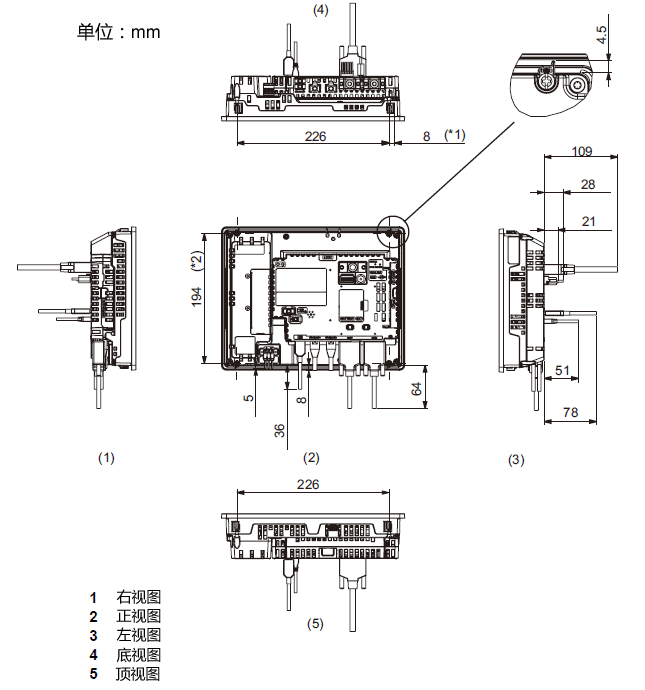

安装电缆后外形尺寸

(开放型主机)

*1旋转的紧固件。

*2安装紧固螺丝的中心距离。
