PFXSP5700TPD

基本产品信息
显示规格
电气规格
环境规格
接口规格
结构规格
外形尺寸

基本产品信息

类型

可编程人机界面

系列

SP5000系列

显示屏尺寸

15"

型号

PFXSP5700TPD

全球代码

PFXSP5700TPD

产品特点

15" DC 画面自动缩放亮度自适应 (精良显示模块)

显示规格

显示屏类型

TFT 真彩 LCD

显示尺寸

15"

分辨率

1,024 x 768 像素 (XGA)

自动缩放

支持

有效显示面积

W304.1 x H228.1 mm

显示颜色

1600万色^*1

背光灯

白色LED (用户不可自行更换。需要更换时，请联系当地Pro-face分支机构)

背光灯寿命

50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的50%或背光灯开始闪烁)

亮度调节

0~100 (可通过触摸面板或软件进行调节)

光线感应

支持

触摸面板类型

电阻式(模拟，多点触摸)

触摸面板分辨率

1,024 x 1,024

触摸面板寿命

1,000,000次以上

1了解显示颜色的详细信息，请参阅画面和逻辑编程软件。

电气规格

输入电压

12~24 Vdc

额定电压

10.8~28.8 Vdc

电压降

12Vdc：1.25ms以下
24Vdc：5ms以下

功耗

最大：22 W
不为外部设备供电时：19 W以下
关闭背光灯(待机模式)：6 W以下
背光灯调节(20%)：11 W以下^*1

瞬时电流

30 A以下

抗干扰性能

干扰电压：1000Vp-p；
脉冲周期：1µs；
上升时间：1ns(通过噪声模拟器)

绝缘强度

1,000 Vac，20 mA 小于1分钟(电源端子和FG端子之间)

绝缘电阻

500 Vdc, 10 MΩ 以上

1显示模块功耗

环境规格

国际安全标准

工作温度

0 ~ 60 °C

存储温度

-20 ~ +60 °C

工作湿度

10~90%RH (无凝露，湿球温度计温度: 39°C以下)

存储湿度

10~90%RH (无凝露，湿球温度计温度: 39°C以下)

防尘

0.1mg/m³以下(绝缘级)

污染等级

2级污染

空气质量

无腐蚀性气体

气压(工作海拔)

800~1,114hPa (海拔2,000米以下)

抗振性能

符合IEC/EN61131-2标准
5~9Hz 单振幅：3.5mm
9~150Hz恒定加速度：9.8m/s²
X、Y、Z轴各10次(100分钟)

抗冲击性能

符合IEC/EN61131-2标准，147m/s²，X、Y、Z轴各3次

抗静电性能

接触式放电：6kV(符合IEC/EN61000-4-2，3级标准)

接口规格

USB(Type-A)接口

USB2.0(USB TYPE-A 接头)×1；
电源电压：5Vdc±5%；
输出电流：500mA以下；
通讯距离：5m以下^*1

USB(Mini-B)接口

USB 2.0 (Mini-B) x 1，最大传输距离：5米^*2

1当使用增强型主机+显示模块时，每种USB设备仅可连接一个，例如一个USB存储器、一根传输电缆或一个条形码阅读器。如果连接了多个相同类型的设备，则只有第一个设备可用。

2当使用增强型主机+显示模块时，每种USB设备仅可连接一个，例如一个USB存储器、一根传输电缆或一个条形码阅读器。如果连接了多个相同类型的设备，则只有第一个设备可用。

结构规格

接地

功能接地：接地电阻为100Ω，电缆横截面积为2mm²(AWG 14)以上，或当地适用标准。(FG与SG端子同)

冷却方式

自然风冷

结构

使用了工厂预装的前置USB保护盖：符合IP65F、IP67F。
使用了前置USB保护盖(配件)：符合IP66F、IP67F、Type 4X/13(仅室内安装)。
*安装固定后的前面板且不使用前置USB接口。
注意：Pro-face制造的带固定螺丝前置USB保护盖(配件)(型号：PFXZCDCVUS1)。^*1

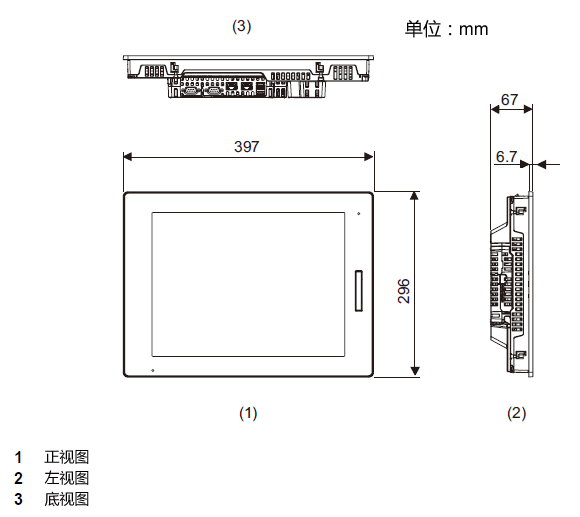

外形尺寸

W397 x H296 x D67 mm

面板开孔尺寸

W383.5 x H282.5 mm
面板厚度：1.6 ~ 5 mm^*2

重量

4.5kg以下^*3

1本产品的正面安装于固定面板上，已使用与规格中的标准相当的条件对其进行了测试。

2尺寸公差为+1/0mm，倒角半径小于R3。即使安装面板的厚度在“面板开孔尺寸”建议的范围之内，由于面板材质、尺寸、安装位置和其他设备等原因，面板也可能会发生弯曲。因此，可能需要对安装表面进行加固。

3仅适用于显示模块。

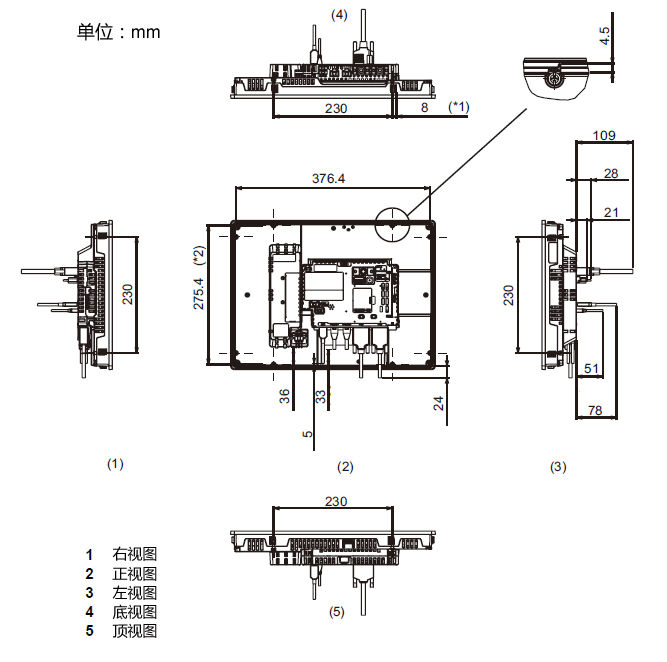

外形尺寸

显示模块+主机模块
