PFXST6300TADE

基本产品信息
类型
可编程人机界面
系列
ST6000系列
显示屏尺寸
5”
型号
PFXST6300TAD
全球代码
PFXST6300TAD
产品特点
5.7" DC 模拟
显示规格
显示屏类型
TFT 真彩 LCD
显示尺寸
5.7"
分辨率
640 x 480 像素 (VGA)
有效显示面积
W115.2 x H86.4 mm
显示颜色
262,144色*1
背光灯
白色LED (用户不可自行更换。需要更换时，请联系当地Pro-face分支机构)
背光灯寿命
50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的25%)
亮度调节
可通过触摸面板或软件进行16级调节
触摸面板类型
电阻式(模拟、单点触摸)
触摸面板分辨率
1,024 x 1,024
触摸面板寿命
1,000,000次以上

1了解显示颜色的详细信息，请参阅画面和逻辑编程软件。

电气规格
输入电压
24 Vdc
额定电压
19.2~28.8 Vdc
电压降
5ms以下
功耗
最大：8.9W
不为外部设备供电时：5.71W以下
关闭背光灯(待机模式)：3.26W以下
瞬时电流
30 A以下
抗干扰性能
干扰电压：1000Vp-p；
脉冲周期：1µs；
上升时间：1ns(通过噪声模拟器)
绝缘强度
1,000 Vac, 20 mA 小于1分钟(电源端子和FG端子之间)
绝缘电阻
500 Vdc, 10 MΩ 以上
环境规格
国际安全标准
CEUL,cUL (508) ListedEACKCRCM
工作温度
0 ~ 50 °C
存储温度
-20 ~ +60 °C
工作湿度
10%~90%RH(无凝露，湿球温度计温度: 39°C以下)
存储湿度
85%RH(无凝露，湿球温度计温度: 39℃以下)
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗振性能
符合IEC/EN61131-2标准
5~9Hz 单振幅：3.5mm
9~150Hz恒定加速度：9.8m/s2
X、Y、Z轴各10次(100分钟)
抗冲击性能
符合IEC/EN61131-2标准，147m/s2，X、Y、Z轴各3次
抗快速瞬变/爆发性
IEC 61000-4-4
2kV：电源端口(显示模块)
1kV：信号端口
抗静电性能
接触式放电：6kV
非接触式放电：8kV
(符合IEC/EN61000-4-2，3级标准)
存储器规格
应用程序存储器
当使用GP-Pro EX时：
- 存储介质：FLASH EPROM
- 画面空间：64MB *当用户字体空间超载时，将使用画面空间。- 例如：当使用图像字体时。
- 用户字体空间：8MB
- 逻辑程序空间：132KB (可容纳15,000步程序)
-空闲空间：无

可移植系统：否
备份存储器
当使用GP-Pro EX时：
- 画面空间：SRAM 320KB
- 变量区：SRAM 64KB

电池：可更换电池/主电池(用于时钟数据备份)
接口规格
串口(COM1)
异步传输：RS-232C；数据长度：7或8位；停止位: 1或2位；校验: 无、奇或偶；数据传输速率：2,400bps至115,200bps；接头：D-Sub 9针(凸型)
串口(COM2)
异步传输：RS-422 / 485；数据长度：7或8位；停止位: 1或2位；校验: 无、奇或偶；数据传输速率：2,400bps至115,200bps；接头：D-Sub 9针(凸型)
USB(Type-A)接口
USB 2.0 (Type-A) x 1
电源电压：5Vdc±5%
输出电流：500mA/端口
通讯距离：5m以下
USB(Micro-B)接口
USB2.0(USB Micro-B 接头)×1；通讯距离：3m以下
以太网口
IEEE802.3i/IEEE802.3u，10BASE-T/100BASE-TX，RJ-45接头×1
结构规格
接地
功能接地：接地电阻为100 Ω，电缆横截面积为2mm2(AWG 14)以上，或当地适用标准。
冷却方式
自然风冷
结构
IP65F, UL 50/50E, Type 1, Type 4X (仅室内使用),
Type 13 (需正面安装于固定面板上)
外形尺寸
W169.5 x H137 x D58 mm
面板开孔尺寸
W156 x H123.5 mm
面板厚度：1.6 ~ 5 mm*1
重量
0.8kg以下

1即使安装面板的厚度在“面板开孔尺寸”建议的范围之内，由于面板材质、尺寸、安装位置和其他设备等原因，面板也可能会发生弯曲。因此，可能需要对安装表面进行加固。

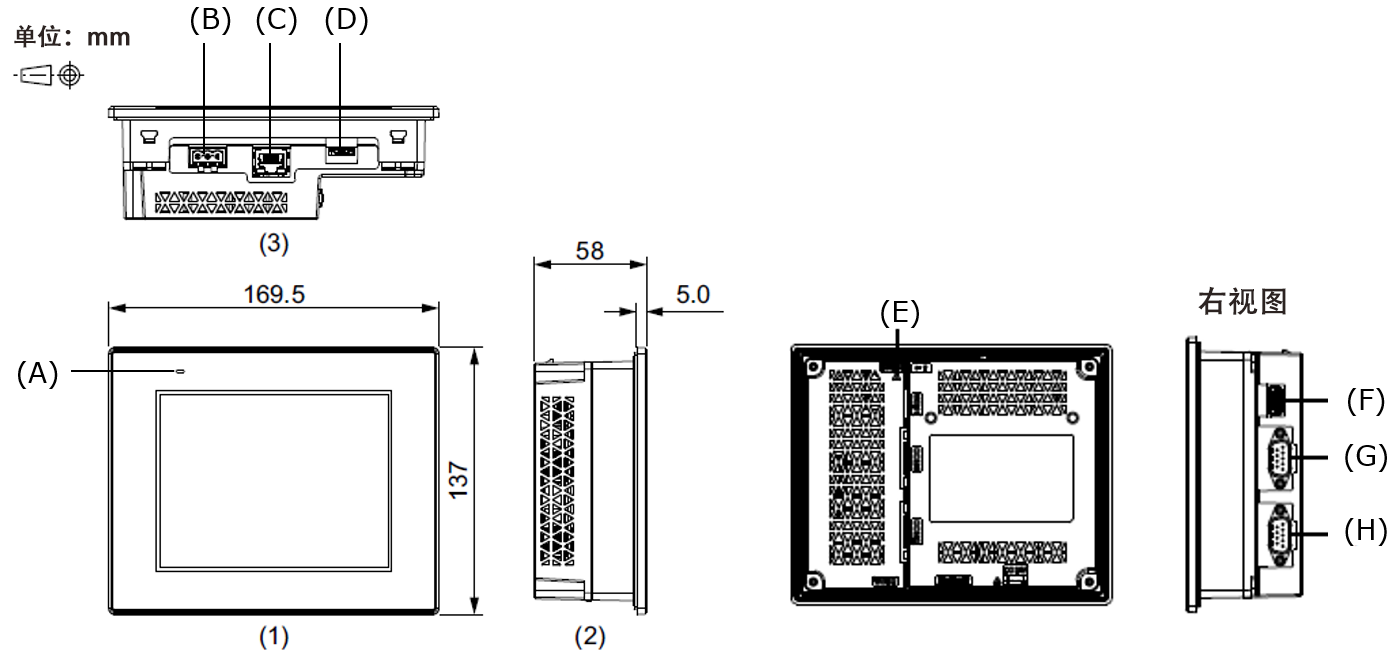

外形尺寸
外形尺寸
(1) 正视图
(2) 左视图
(3) 底视图

A 状态指示灯
B 电源接头
C 以太网口
D USB口(Micro-B)
E 安全警告符号
F USB口(Type-A)
G 串口(RS-232C)(COM1)
H 串口(RS-422/485)(COM2)
面板开孔尺寸
A B C
156 mm (+1/-0 mm) 123.5 mm (+1/-0 mm) 1.6 ~ 5 mm

使用弹簧夹安装 ST-6200WA 时：
位置1：1.5~4 mm
位置2：4~6 mm
