PFXLM4201TADDC

基本产品信息
类型
图形逻辑控制器
系列
LT4000M系列
显示屏尺寸
3"
型号
PFXLM4201TADDC
全球代码
PFXLM4201TADDC
产品特点
3.5" DC DIO机型/PNP输出型
显示规格
显示屏类型
TFT 真彩 LCD
显示尺寸
3.5"
分辨率
320 x 240 像素 (QVGA)
显示颜色
65,536色
背光灯
白色LED，不可更换，可控制LED开/关、调整屏保激活时间
亮度调节
可通过触摸面板进行16级调节
触摸面板类型
电阻式(模拟)
触摸面板寿命
1,000,000次以上
语言字体
日语、ASCII、简体中文、繁体中文、韩语、俄语、泰语**1
字符大小
8×8像素，8×16像素，16×16像素和32×32像素字体
字体大小
宽度可扩展1~8倍，高度可扩展1/2和1~8倍。
8 x 8 点
40字符 x 30行
8 x 16 点
40字符 x 15行
16 x 16 点
20字符 x 15行
32 x 32 点
10字符 x 7行

1有关字体类型和字符代码的详情，请参阅GP-Pro EX参考手册。

电气规格
输入电压
24 Vdc
额定电压
20~28.8 Vdc
电压降
20.4Vdc：10ms以下
功耗
9W以下
瞬时电流
28.8 Vdc：30 A以下
绝缘强度
500 Vdc小于1分钟
绝缘电阻
500 Vdc, 10 MΩ 以上
环境规格
国际安全标准
CEC-TickEACKCUL,cUL (508) ListedANSI/CSA (UL508+1604) Listed
工作温度
水平安装：0~50°C
垂直安装：0~40°C
存储温度
-20 ~ +60 °C
工作湿度
5~85%RH(无凝露，湿球温度计39°C以下)
工作湿度
5~85%RH (无凝露，湿球温度计39°C以下)
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗冲击性能
[DIN导轨安装] 147m/s2 (15 gn)，可持续时间：11ms
[面板安装] 147m/s2 (15 gn)，可持续时间：6ms
快速瞬变/突发噪声
电源线：2kV
数字I/O：1kV
继电器输出：2kV
以太网电缆：1kV
COM电缆：1kV
CAN电缆：1kV
抗静电性能
6kV(接触式放电)、8kV(空气放电)
符合的标准
IEC61131-2
存储高度
0～10,000m
工作高度
0～2,000m
防护等级(IEC61131-2)
带保护套为IP20
射频电磁场辐射(IEC/EN 61000-4-3)
10V/m（80MHz～3GHz）
抗浪涌能力(IEC/EN 61000-4-5)
[电源] CM：1kV，DM：0.5kV
[数字I/O] CM：1kV，DM：0.5kV
[屏蔽电缆] 1kV

CM = 线-地
DM = 线-线
射频场感应引起的传导干扰(IEC/EN 61000-4-6)
10Veff（0.15～80MHz）
电源端子干扰电压(EN 55011 (IEC/CISPR11))
[150~500kHz] 准峰值79dBμV
[500kHz~30MHz] 准峰值73dBμV
电场强度(EN 55011 (IEC/CISPR11))
[30~230MHz] 准峰值10m @40dBμV/m
[230MHz~1GHz] 准峰值10m @47dBμV/m
存储器规格
内部存储器
FLASH EPROM 16MB (包括画面程序和扩展逻辑程序)*1
备份存储器
nvSRAM 128KB (可充电锂电池，用于数据备份)
逻辑程序区
FLASH EPROM 132 KB (可容纳15,000步程序)*2
变量区
nvSRAM 64KB (可充电锂电池，用于数据备份)
字体区
FLASH EPROM 8MB (超过容量限制时，使用内部存储器)

1用户程序可用区。

2可达到60,000步，但这样将减少1M的应用程序区(用于画面数据)。

接口规格
串口(COM1)
RS-232C / RS485 x 1,
RS-232C (接头类型：RJ45，绝缘：非绝缘，最大比特率：115,200bps，电缆类型：屏蔽，电缆最大长度：15米，5Vdc电源(用于RS-232C)：无)
RS-485 (接头类型：RJ45，绝缘：非绝缘，最大比特率：300~115,200bps，电缆类型：屏蔽，电缆最大长度：200米，极性：连接多台LT时需要通过软件进行设置。设置详情请参阅“GP-Pro EX 控制器/PLC连接手册”。5Vdc电源(用于RS-485)：无)*1
USB Type-A
USB2.0(USB TYPE-A 接头)×1；
电源电压：5Vdc±5%；
输出电流：500mA以下；
通讯距离：5m以下
USB Mini-B
USB 2.0 (Mini-B) x 1，最大传输距离：5米
以太网口
符合IEEE802.3标准接口 x 1
(接头类型：RJ45，驱动程序：10M半双工(自适应)/ 100M全双工(自适应)，电缆类型：屏蔽，自动交叉检测：是)
CANopen (主站)
CAN-CiA (ISO 11898-2:2002 Part 2)，接头：D-sub9针
控制器
DIO：20点标准输入(包括2点高速输入)，10标准输出(包括2点高速输出)

1RS-485可采用2线连接。如果控制器/PLC支持2线连接，可将4线(RXD+、TXD+、RXD-和TXD-)短接为2线(RXD+和TXD+=D1，RXD-和TXD-=D0)。关于连接的详情，请参阅连接手册。

结构规格
冷却方式
自然风冷
防护等级
NEMA#250 TYPE 4X (室内，嵌入面板)
显示模块：IP65F (IEC60529)
主机模块：IP20 (IEC60529)
重量
0.5kg以下
数字输入规格
额定电流
5mA
瞬时值[电压]
DC30V
瞬时值[电流]
6.29mA以下
输入阻抗
4.9 kΩ
输入类型
Source
输入电压
DC24V
最大允许电压
DC28.8V
输入限值[ON电压]
15Vdc以上(15~28.8Vdc)
输入限值[OFF电压]
5Vdc以下(0~5Vdc)
输入限值[ON电流]
2.5mA以上
输入限值[OFF电流]
1.0mA以下
绝缘 [方式]
光电绝缘
绝缘 [内部逻辑电路之间]
DC500V
过滤
0.5ms x N (N：0~63)
IEC61131-2 edition 3 类型
第1类
兼容性
支持2线和3线传感器
电缆类型和长度
屏蔽：100m以下
无屏蔽：50m
端子块
类型：3.5mm间距
端子块可拆卸
输入并联
否
高速计数器输入规格
额定电流 [电压]
DC24V
额定电流 [电流]
7.83mA
瞬时值[电压]
DC30V
瞬时值[电流]
9.99mA
输入阻抗
3.2kΩ
输入类型
Source
输入电压
DC24V
最大允许电压
DC28.8V
输入限值[ON电压]
15Vdc以上
输入限值[OFF电压]
5Vdc以下
输入限值[ON电流]
5mA以上
输入限值[OFF电流]
1.5mA以下
绝缘 [方式]
光电绝缘
绝缘 [内部逻辑电路之间]
DC500V
过滤
无, 4 μs, 40 μs
IEC61131-2 edition 3 类型
第1类
兼容性
支持2线和3线传感器
电缆 [类型]
屏蔽
电缆 [长度]
最长10m
端子块
类型：3.5mm间距
端子块可拆卸
最大频率
- 100kHz以下(单相)
- 50kHz以下(2相)
- 占空比：45~55%
相计数模式
- 单相
- 2相 x 2
- 2相 x 4
- 2相 x 2反向
- 2相 x 4反向
响应时间 [标记]
1ms
响应时间 [预加载]
1ms
响应时间 [预选通]
1ms
响应时间 [同步输出]
2ms
输入并联
不支持
晶体管输出规格
输入电压
DC24V
输出范围
DC19.2～28.8V
输出类型
Source
额定电流
0.3A/点，3.0A/公共端
残余电压
1.5 Vdc以下(I= 0.1A)
延迟
OFF到ON(0.3A负载)：1.1ms
ON到OFF(0.3A负载)：2ms
注意：延迟不包括电缆延迟。
绝缘 [方式]
光电绝缘
绝缘 [内部逻辑电路之间]
DC500V
最小电阻负载
80Ω(24Vdc)
电缆长度
Non-shielded: 150 m (492 ft)
短路保护
不支持
端子块
类型：3.5mm间距
端子块可拆卸
注意1
有关本主题的更多信息，请参阅LT4201TM/4301TM硬件手册中的“保护输出免受感性负载损坏”。
注意2
Q0和Q1电路为推拉电路。以下为推拉电路分别在NPN输出和PNP输出时的运行情况。
NPN输出：当Q0、Q1的逻辑为OFF时，在Q0、Q1端子上输出+24(V)。
PNP输出：当Q0、Q1的逻辑为OFF时，在Q0、Q1端子上输出0(V)。


标准输出端子Q2及以后的端子为普通的集电极开路输出。请勿连接高速输出端子Q0、Q1和标准输出端子Q2及之后的端子。否则会发生短路。
如果为端子Q0、Q1增加了手动电路，请用继电器隔离手动电路和端子Q0、Q1。若不设隔离，将发生短路。
注意3
类型：3.5mm间距
端子块可拆卸
脉冲输出/PWM输出/高速计数器(带同步输出)规格
输出类型
Source
输入电压
DC24V
电源输入范围
DC19.2～28.8V
电源反向保护
○
脉冲输出/PWM输出电流
50mA/点，100mA/公共端
初始输入的响应时间
2ms
隔离电阻 [高速输出和内部逻辑之间]
10MΩ以上
隔离电阻 [电源接口与保护接地(PE)之间 = 500Vdc]
10MΩ以上
残余电压 [I = 0, 1 A]
1.5Vdc以下
延迟
OFF到ON(50mA负载)：1.1ms
ON到OFF(50mA负载)：1.1ms
注意：延迟不包括电缆延迟。
最小负载阻抗
80Ω
最大脉冲输出频率
50KHz
最大PWM输出频率
65kHz
精度脉冲输出/PWM输出 [10~1000Hz]
精度：0.1%
占空比：0~100%
精度脉冲输出/PWM输出 [10~1000Hz]
精度：1%
占空比：1~99 %
精度脉冲输出/PWM输出 [1.001~20kHz]
精度：5%
占空比：5~95%
精度脉冲输出/PWM输出 [20.001~45kHz]
精度：10%
占空比：10~90%
精度脉冲输出/PWM输出 [45.001~65kHz]
精度：15%
占空比：15~85%
占空比范围
1～99%
电缆 [类型]
屏蔽，包括24Vdc电源
电缆 [长度]
5m以下
端子块
类型：3.5mm间距
端子块可拆卸
注意1
当使用加速/减速脉冲输出时，有最大1%的频率误差。
注意2
Q0和Q1电路为推拉电路。以下为推拉电路分别在NPN输出和PNP输出时的运行情况。
NPN输出：当Q0、Q1的逻辑为OFF时，在Q0、Q1端子上输出+24(V)。
PNP输出：当Q0、Q1的逻辑为OFF时，在Q0、Q1端子上输出0(V)。


标准输出端子Q2及以后的端子为普通的集电极开路输出。请勿连接高速输出端子Q0、Q1和标准输出端子Q2及之后的端子。否则会发生短路。
如果为端子Q0、Q1增加了手动电路，请用继电器隔离手动电路和端子Q0、Q1。若不设隔离，将发生短路。
注意3
类型：3.5mm间距
端子块可拆卸
Terminal blocks
A1 (信号名称，组)
V0+ (Fast Output)
A2 (信号名称，组)
Q1 (Fast Output)
A3 (信号名称，组)
V1+ (Standard Output)
A4 (信号名称，组)
V1+ (Standard Output)
A5 (信号名称，组)
Q3 (Standard Output)
A6 (信号名称，组)
Q5 (Standard Output)
B1 (Signal Name , Group)
V0 (Fast Output)
B2 (Signal Name , Group)
Q0 (Fast Output)
B3 (Signal Name , Group)
V1- (Standard Output)
B4 (Signal Name , Group)
V1- (Standard Output)
B5 (Signal Name , Group)
Q2 (Standard Output)
B6 (Signal Name , Group)
Q4 (Standard Output)
C1 (Signal Name , Group)
Q7 (Standard Output)
C2 (Signal Name , Group)
Q9 (Standard Output)
C3 (Signal Name , Group)
Q11 (Standard Output)
C4 (Signal Name , Group)
I0 (Fast Input / Standard Input)
C5 (Signal Name , Group)
I1 (Fast Input / Standard Input)
C6 (Signal Name , Group)
I3 (Standard Input)
C8 (Signal Name , Group)
I7 (Standard Input)
C9 (Signal Name , Group)
I9 (Standard Input)
C10 (Signal Name , Group)
IC2 (Standard Input)
C11 (Signal Name , Group)
I11 (Standard Input)
C12 (Signal Name , Group)
I13 (Standard Input)
C13 (Signal Name , Group)
I15 (Standard Input)
C14 (Signal Name , Group)
I17 (Standard Input)
C15 (Signal Name , Group)
I19 (Standard Input)
D1 (Signal Name , Group)
Q6 (Standard Output)
D2 (Signal Name , Group)
Q8 (Standard Output)
D3 (Signal Name , Group)
Q10 (Standard Output)
D4 (Signal Name , Group)
IC0 (Fast Input / Standard Input)
D5 (Signal Name , Group)
I2 (Standard Input)
D6 (Signal Name , Group)
IC1 (Standard Input)
D7 (Signal Name , Group)
I4 (Standard Input)
D8 (Signal Name , Group)
I6 (Standard Input)
D9 (Signal Name , Group)
I8 (Standard Input)
D10 (Signal Name , Group)
IC2 (Standard Input)
D11 (Signal Name , Group)
I10 (Standard Input)
D12 (Signal Name , Group)
I12 (Standard Input)
D13 (Signal Name , Group)
I14 (Standard Input)
D14 (Signal Name , Group)
I16 (Standard Input)
D15 (Signal Name , Group)
I18 (Standard Input)
外形尺寸

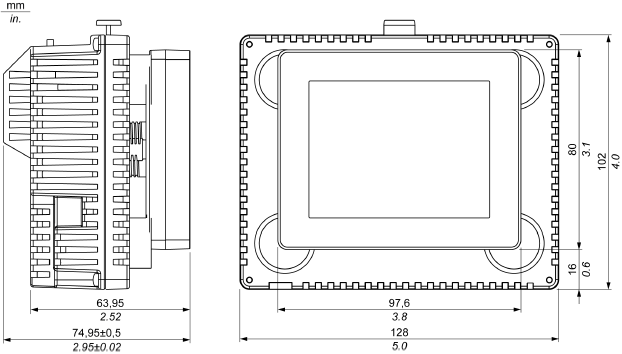

外形尺寸

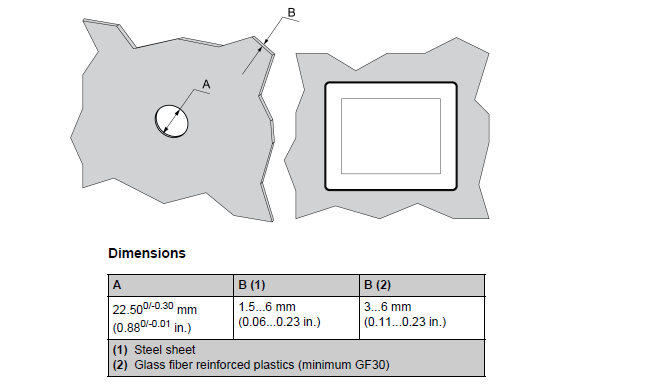

Panel cutout diagram
