PFXPB1B1xxxxxxxN00

基本产品信息
类型
工业计算机(IPC)
系列
PS4000系列
显示屏尺寸
箱式
型号
PFXPB1B1xxxxxxxN00
全球代码
PFXPB1B1xxxxxxxN00
产品特点
箱式 1插槽 (1 PCI)
工业计算机规格
支持的操作系统
[ Core 2 Duo ]
HDD or SSD: Windows XP Professional SP3 / Windows 7 Ultimate
CF: Windows Embedded Standard 2009 / Windows Embedded Standard 7

[ Atom ]
HDD or SSD: Windows XP Professional SP3
CF: Windows Embedded Standard 2009*1
CPU
Intel Core2 Duo P8400 2.26 GHz / Intel Atom N270 1.6 GHz
二级缓存
Core 2 Duo: 3MB / Atom: 512 KB
主存
Core2 Duo: 2 GB to 8 GB (DDR3 1066 MHz) / Atom: 1 GB to 3 GB (DDR2 533 MHz)
芯片组
Core2 Duo: GM45 / Atom: 945GME
图形加速器
Core2 Duo: Intel Graphics Media Accelerator (GMA) 4500 MHD / Atom: Intel Graphics Media Accelerator 950
显存
Core 2 Duo: Up to 384 MB / Atom: 224 MB*2
图像显示
RGB: 300 MHz RAMDAC, up to 2,048 x 1,536 @70 Hz (QXGA) including 1,920 x 1,080 @85 Hz (HDTV)
DVI: 1,920 x 1,080
Color Depth: 32 bit (Maximum)

1详细了解预装操作系统支持的语言，请参阅“预装操作系统的语言列表”。Windows Embedded Standard 2009的CF卡容量需4GB。Windows Embedded Standard 7的CF卡容量需8GB或以上。

2共享内存。

显示规格
显示尺寸
箱式
电气规格
输入电压
24 Vdc ±25 %
功耗
Core2 Duo：90W / Atom：60W*1
瞬时电流
Typ. 7A, 50A < 300μs

1不包括供给附加扩展插槽或USB设备的电量。此产品最大功耗为130W(包括供给附加扩展插槽或USB设备的电量)。

环境规格
国际安全标准
CEC-TickEACATEXMarine GLKCANSI/CSA (UL508+1604) Listed
工作温度
0 ~ 50 °C *1
存储温度
-20 ~ +60 °C
工作湿度
10 to 85 % RH (Wet bulb temperature: 29 °C [84.2 °F] max. - no condensation)
工作湿度
10 to 85 % RH (Wet bulb temperature: 29 °C [84.2 °F] max. - no condensation)
污染等级
2级污染
气压(工作海拔)
海拔2,000米以下
抗振性能
[Operation (continuous) for 6 Fc products with SSD or CF Card storage device] 2 to 9 Hz: 1.75 mm [0.07 in.], 9 to 200 Hz: 4.9 m/s2
[Operation (continuous) for products with HDD storage device] 5 to 100 Hz: 1.225 m/s2
[Operation (occasional) for products with SSD or CF Card storage device] 2 to 9 Hz: 3.5 mm [0.14 in.], 9 to 200 Hz: 9.8 m/s2
[Operation (occasional) for products with HDD storage device] 5 to 100 Hz: 2.450 m/s2
[Merchant Navy (continuous)] 3 to 13.2 Hz: 1 mm [0.04 in.], 13.2 to 100 Hz: 6.86 m/s2
抗冲击性能
147 m/s2 / 11 ms (IEC 60068-2-27 Ea test)
电磁兼容性(EMC)
对高频干扰的防护
电磁辐射A级

1环境温度取决于你使用的功能或配件。
当使用以太网：0~45°C。

接口规格
串口(COM1)
RS-232C (D-Sub 9-pin, plug)
串口(COM2)
RS-232C (D-Sub 9-pin, plug)
串口(COM3)
RS-232C / 422 / 485 (Optional)
USB Type-A
Conforms to USB 2.0 (Type A) x 5*1
以太网口(LAN1)
10/100/1000Mbit/s (RJ-45接头)
以太网口(LAN2)
10/100/1000Mbit/s (RJ-45接头)
视频接口
DVI-I x 1
串行ATA
Slide-in Disk: （HDD / SSD） x 1
IDE
4 GB or 8 GB CF Card (Type-I) x1
扩展槽
PCI x 1

1500mA以下/接头(USB2、USB4)
1A以下/接头(USB1、USB3、USB5)

结构规格
冷却方式
Core2 Duo：配置了过滤器的风扇速度取决于内部温度。
除非内部温度到达了设置的温度值，否则风扇不会运行。
Atom：被动散热器，无风扇运行。*1
防护等级
IP20
重量
Core2 Duo: 6 kg [13.23 lb], Atom: 5 kg [11.03 lb]

1配置了过滤器的风扇
风扇速度取决于内部温度。除非内部温度到达了设置的温度值，否则风扇不会运行。

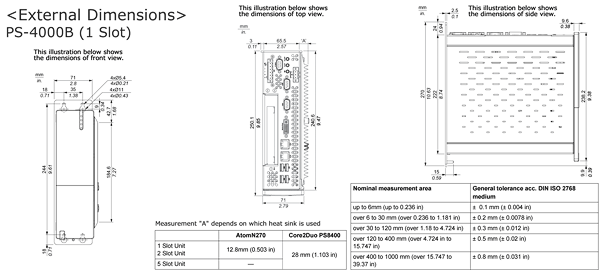

外形尺寸
外形尺寸
