PFXPT171xxxxxxxN00

基本产品信息
工业计算机规格
显示规格
电气规格
环境规格
接口规格
结构规格
外形尺寸

基本产品信息

类型

工业计算机(IPC)

系列

PS4000系列

显示屏尺寸

15"

型号

PFXPT171xxxxxxxN00

全球代码

PFXPT171xxxxxxxN00

产品特点

15" 不锈钢外框 1插槽

工业计算机规格

支持的操作系统

[ Core 2 Duo ]
HDD or SSD: Windows XP Professional SP3 / Windows 7 Ultimate
CF: Windows Embedded Standard 2009 / Windows Embedded Standard 7

[ Atom ]
HDD or SSD: Windows XP Professional SP3
CF: Windows Embedded Standard 2009^*1

图像显示

XGA TFT active matrix (1,280 x 768 pixels)

1详细了解预装操作系统支持的语言，请参阅“预装操作系统的语言列表”。Windows Embedded Standard 7的CF卡容量为8GB。

显示规格

显示尺寸

15"

显示颜色

1600万色

背光灯

LED

触摸面板分辨率

4,096 x 4,096

电气规格

输入电压

AC电源机型：100~240 Vac
DC电源机型：24 Vdc ±25 %

额定频率

AC电源机型：50 / 60 Hz

功耗

Core2 Duo：100W / Atom：70 W^*1

瞬时电流

AC电源机型：[100 Vac]：Typ. 20 A (冷启动)，[240 Vac]：Typ. 40 A (冷启动)
DC电源机型：Typ. 7A, 最大 50 A < 300μs

1不包括供给附加扩展插槽或USB设备的电量。此产品最大功耗为130W(包括供给附加扩展插槽或USB设备的电量)。

环境规格

国际安全标准

工作温度

0 ~ 50 °C ^*1

存储温度

-20 ~ +60 °C

工作湿度

10 to 85 % RH (Wet bulb temperature: 29 °C [84.2 °F] max. - no condensation)

工作湿度

10 to 85 % RH (Wet bulb temperature: 29 °C [84.2 °F] max. - no condensation)

污染等级

2级污染

气压(工作海拔)

海拔2,000米以下

抗振性能

[Operation (continuous) for 6 Fc products with SSD or CF Card storage device] 2 to 9 Hz: 1.75 mm [0.07 in.], 9 to 200 Hz: 4.9 m/s²
[Operation (continuous) for products with HDD storage device] 5 to 100 Hz: 1.225 m/s²
[Operation (occasional) for products with SSD or CF Card storage device] 2 to 9 Hz: 3.5 mm [0.14 in.], 9 to 200 Hz: 9.8 m/s²
[Operation (occasional) for products with HDD storage device] 5 to 100 Hz: 2.450 m/s²
[Merchant Navy (continuous)] 3 to 13.2 Hz: 1 mm [0.04 in.], 13.2 to 100 Hz: 6.86 m/s²

抗冲击性能

147 m/s² / 11 ms (IEC 60068-2-27 Ea test)

电磁兼容性(EMC)

对高频干扰的防护
电磁辐射A级

1环境温度取决于你使用的功能或配件。
当使用无风扇的平板式工业计算机(AtomN270)时，
使用以太网：0~45°C
使用滑入式插槽：5~40°C
当使用带风扇的平板式工业计算机(Core2 Duo P8400)时，
使用滑入式插槽：5~50°C

接口规格

串口(COM1)

RS-232C (D-Sub 9-pin, plug)

串口(COM2)

RS-232C (D-Sub 9-pin, plug)

串口(COM3)

RS-232C / 422 / 485 (Optional)

USB Type-A

Conforms to USB 2.0 (Type A) x 4^*1

以太网口(LAN1)

10/100/1000Mbit/s (RJ-45接头)

以太网口(LAN2)

10/100/1000Mbit/s (RJ-45接头)

视频接口

DVI-I x 1

串行ATA

Slide-in Disk: (HDD / SSD) x 1
Slide-in Slot: (HDD or SSD or DVD-RW) x 1

IDE

4 GB or 8 GB CF Card (Type-I) x1

扩展槽

PCI x 1

1500mA以下/接头(USB2、USB4)
1A以下/接头(USB1、USB3)

结构规格

冷却方式

Core2 Duo：配置了过滤器的风扇速度取决于内部温度。
除非内部温度到达了设置的温度值，否则风扇不会运行。
Atom：被动散热器，无风扇运行。^*1

防护等级

Front: IEC60529 IP65, UL50E Type 4X

外形尺寸

Core 2 Duo: W402 x H301 x D153.2 mm [W15.83 x H11.85 x D6.03 in.], Atom: W402 x H301 x D138 mm [W15.83 x H11.85 x D5.43 in.]

面板开孔尺寸

W383.5 x H282.5 mm

重量

[Core 2 Duo]
AC Power Model: 10.1 kg [22.28 lb], DC Power Model: 9.8 kg [21.61 lb]

[Atom]
AC Power Model: 9.3 kg [20.51 lb], DC Power Model: 8.8 kg [19.41 lb]

1配置了过滤器的风扇
风扇速度取决于内部温度。除非内部温度到达了设置的温度值，否则风扇不会运行。

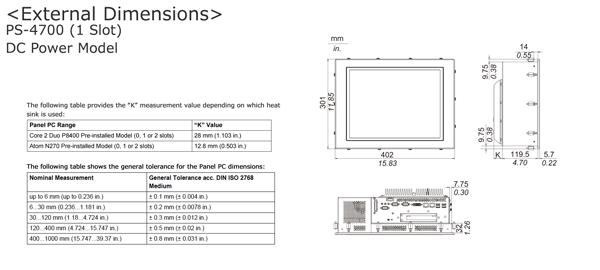

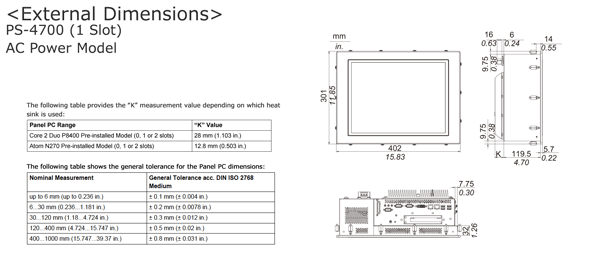

外形尺寸

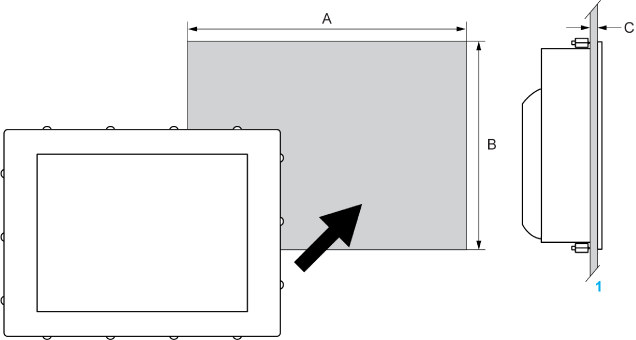

面板开孔尺寸

1: Installation panel

A	B	C
383.5 + 1/– 0 mm (15.10 + 0.04/– 0 in.)	282.5 + 1/– 0 mm (11.12 + 0.04/– 0 in.)	1.6...10 mm (0.06...0.39 in.)
