PFXPV170AxxxxNxN00

基本产品信息
类型
工业计算机(IPC)
系列
PS4000系列
显示屏尺寸
15"
型号
PFXPV170AxxxxNxN00
全球代码
PFXPV170AxxxxNxN00
产品特点
15" 不锈钢外框 0插槽 (Atom Z510)
工业计算机规格
支持的操作系统
CF: Windows Embedded Standard 2009*1
CPU
Intel Atom Z510 1.1 GHz
二级缓存
512 KB
主存
1 GB to 2 GB（DDR2 400 MHz）
芯片组
Intel System Contoller Hub US15W
图形加速器
Intel Graphics Media Accelerator 500
显存
256 MB*2
图像显示
XGA TFT active matrix (1,280 x 768 pixels)

1详细了解预装操作系统支持的语言，请参阅“预装操作系统的语言列表”。

2共享内存。

显示规格
显示尺寸
15"
显示颜色
1600万色
背光灯
LED
背光灯寿命
50,000小时以上(在25℃的环境下连续工作)
亮度调节
无级调节
触摸面板类型
电阻式(模拟)
触摸面板分辨率
4,096 x 4,096
电气规格
输入电压
24 Vdc ±25 %
功耗
31W以下*1
瞬时电流
Typ. 3A, 最大 50 A < 300μs

1不包括供给附加扩展插槽或USB设备的电量。此产品最大功耗为36W(包括供给附加扩展插槽或USB设备的电量)。

环境规格
国际安全标准
CEC-TickEACKCANSI/CSA (UL508+1604) Listed
工作温度
0 ~ 50 °C
存储温度
-20 ~ +60 °C
工作湿度
10 to 85 % RH (Wet bulb temperature: 29 °C [84.2 °F] max. - no condensation)
工作湿度
10 to 85 % RH (Wet bulb temperature: 29 °C [84.2 °F] max. - no condensation)
污染等级
2级污染
气压(工作海拔)
海拔2,000米以下
抗振性能
[Continuous] 2 to 9Hz: 1.75mm, 9 to 200Hz: 4.9m/s2
[Occasional] 2 to 9Hz: 3.5mm, 9 to 200Hz: 9.8m/s2
[Merchant Navy (continuous)] 3 to 13.2Hz: 1mm, 13.2 to 100Hz: 6.86m/s2
电磁兼容性(EMC)
对高频干扰的防护
电磁辐射A级
接口规格
串口(COM1)
RS-232C (D-Sub 9-pin, plug)
USB Type-A
USB2.0(USB TYPE-A 接头)×2*1
以太网口(LAN1)
10/100/1000Mbit/s (RJ-45接头)
以太网口(LAN2)
10/100/1000Mbit/s (RJ-45接头) (可选)
视频接口
DVI-I x 1
IDE
4 GB CF Card (Type-I) x1

1最大1A。

结构规格
冷却方式
被动散热器，无风扇运行
防护等级
Front: IEC60529 IP65, UL50E Type 4X
外形尺寸
W402 x H301 x D74.7 mm [W15.83 x H11.85 x D2.95 in.]
面板开孔尺寸
W383.5 x H282.5 mm
重量
6.3 kg [13.90 lb]

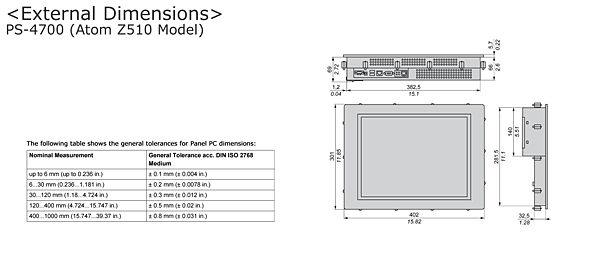

外形尺寸
外形尺寸

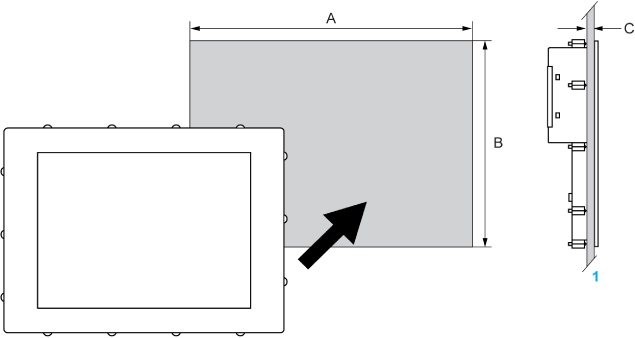

面板开孔尺寸


1: Installation panel
A B C
383.5 + 1/– 0 mm
(15.10 + 0.04/– 0 in.)		 282.5 + 1/– 0 mm
(11.12 + 0.04/– 0 in.)		 1.6...10 mm
(0.06...0.39 in.)
