PFXPW170Axxxx0xN00

基本产品信息
工业计算机规格
显示规格
电气规格
环境规格
接口规格
结构规格
外形尺寸

基本产品信息

类型

工业计算机(IPC)

系列

PS4000系列

显示屏尺寸

15"

型号

PFXPW170Axxxx0xN00

全球代码

PFXPW170Axxxx0xN00

产品特点

15" 0插槽 (Atom Z510)

工业计算机规格

支持的操作系统

CF: Windows Embedded Standard 2009^*1

CPU

Intel Atom Z510 1.1 GHz

二级缓存

512 KB

主存

1 GB to 2 GB（DDR2 400 MHz）

芯片组

Intel System Contoller Hub US15W

图形加速器

Intel Graphics Media Accelerator 500

显存

256 MB^*2

图像显示

XGA TFT active matrix (1,280 x 768 pixels)

1详细了解预装操作系统支持的语言，请参阅“预装操作系统的语言列表”。

2共享内存。

显示规格

显示尺寸

15"

显示颜色

1600万色

背光灯

LED

背光灯寿命

50,000小时以上(在25℃的环境下连续工作)

亮度调节

无级调节

触摸面板类型

电阻式(模拟)

触摸面板分辨率

4,096 x 4,096

电气规格

输入电压

24 Vdc ±25 %

功耗

31W以下^*1

瞬时电流

Typ. 3A, 最大 50 A < 300μs

1不包括供给附加扩展插槽或USB设备的电量。此产品最大功耗为36W(包括供给附加扩展插槽或USB设备的电量)。

环境规格

国际安全标准

工作温度

0 ~ 50 °C

存储温度

-20 ~ +60 °C

工作湿度

10 to 85 % RH (Wet bulb temperature: 29 °C [84.2 °F] max. - no condensation)

工作湿度

10 to 85 % RH (Wet bulb temperature: 29 °C [84.2 °F] max. - no condensation)

污染等级

2级污染

气压(工作海拔)

海拔2,000米以下

抗振性能

[Continuous] 2 to 9Hz: 1.75mm, 9 to 200Hz: 4.9m/s²
[Occasional] 2 to 9Hz: 3.5mm, 9 to 200Hz: 9.8m/s²
[Merchant Navy (continuous)] 3 to 13.2Hz: 1mm, 13.2 to 100Hz: 6.86m/s²

抗冲击性能

147 m/s² / 11 ms (IEC 60068-2-27 Ea test)

电磁兼容性(EMC)

对高频干扰的防护
电磁辐射A级

接口规格

串口(COM1)

RS-232C (D-Sub 9-pin, plug)

USB Type-A

USB 2.0 (Type-A) x 3^*1

以太网口(LAN1)

10/100/1000Mbit/s (RJ-45接头)

以太网口(LAN2)

10/100/1000Mbit/s (RJ-45接头) (可选)

IDE

4 GB CF Card (Type-I) x1

扩展槽

PCI x 1

1最大1A。

结构规格

冷却方式

被动散热器，无风扇运行

防护等级

Front: IEC60529 IP65, UL50E Type 4X

外形尺寸

W402 x H301 x D74.7 mm [W15.83 x H11.85 x D2.95 in.]

面板开孔尺寸

W383.5 x H282.5 mm

重量

5 kg [11.03 lb]

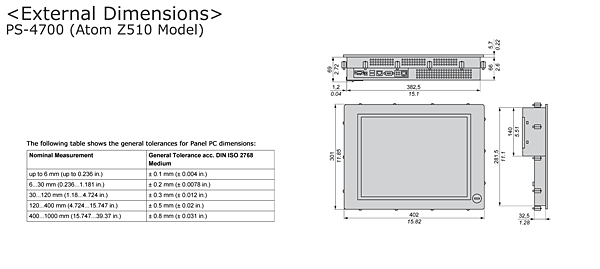

外形尺寸

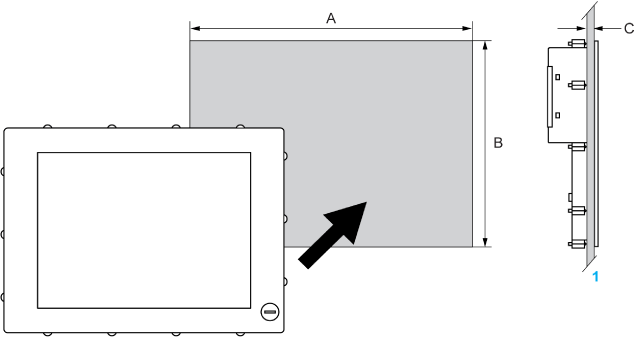

面板开孔尺寸

1: Installation panel

A	B	C
383.5 + 1/– 0 mm (15.10 + 0.04/– 0 in.)	282.5 + 1/– 0 mm (11.12 + 0.04/– 0 in.)	1.6...10 mm (0.06...0.39 in.)
