PFXPL26xxxxx4xxx00 (PS-5601T, Atom入门型)

基本产品信息
类型
工业计算机(IPC)
系列
PS5000系列
显示屏尺寸
12"
型号
PFXPL26xxxxx4xxx00
全球代码
PFXPL26xxxxx4xxx00
产品特点
12" 模组型 (Atom入门级)
工业计算机规格
支持的操作系统
Windows 10 IoT 企业版 2016 LTSB (64位)
CPU
Intel Atom E3930 1.3 GHz
主存
4 GB, DDR3L 1600 MHz, SO-DIMM SDRAM
存储器
eMMC (64GB / 128GB) x 1
图形加速器
Intel HD Graphics
显存
最多1.7GB(与系统内存共享)
图像显示
XGA TFT (1,024 x 768像素)
显示规格
显示尺寸
12"
显示颜色
1670万色
背光灯
LED
背光灯寿命
50,000小时以上(在25℃的环境下连续工作)
亮度调节
无级调节
触摸面板类型
电阻式(单点触摸)
触摸面板分辨率
2,048 x 2,048
电气规格
输入电压
DC：12 ~ 24 Vdc ±20 %
AC：100 ~ 240 Vac (可选) *1
功耗
17.1 W (最大42.87 W)
瞬时电流
2.03 A

1当使用100~240Vac时，需另行购买AC/DC电源适配器(型号：PFXZPBPUAC2、PFXZPBPUAC2)。

环境规格
国际安全标准
CCCCEKC
工作温度
0 ~ 50 °C
当使用内部扩展配件时：0 ~ 45 °C
存储温度
-30 ~ +70 °C
工作湿度
10~95%RH(无凝露，湿球温度计温度：40°C以下)
工作湿度
10~95%RH(无凝露，湿球温度计温度: 40°C以下)
污染等级
2级污染
气压(工作海拔)
海拔2,000米以下
抗振性能
[配置了SSD] 5 ~ 500 Hz：2 Grms
抗冲击性能
IEC 60068-2-27 Ea test
电磁兼容性(EMC)
对高频干扰的防护
电磁辐射A级
接口规格
串口(COM1)
RS-232C, RS-422 / 485 (不绝缘)，接头：D-Sub 9针(凸型)
USB Type-A
USB 3.0 (Type-A) x 1
USB 2.0 (Type-A) x 1
USB 2.0 (Type-A、前面板) x 1
以太网口(LAN1)
10/100/1000Mbit/s (RJ-45接头)
以太网口(LAN2)
10/100/1000Mbit/s (RJ-45接头)
视频接口
Display Port (Type-A) x 1
内部扩展
mini PCIe x 1
结构规格
冷却方式
自然风冷
防护等级
IP66(前面板)
安装形式
面板安装
VESA支架安装*1
外形尺寸
W319.1 x H245.1 x D74.0 mm
面板开孔尺寸
W301.5 x H227.5 mm
重量
3.5 kg

1用于VESA支架安装，需单独购买VESA支架安装包(PFXZPBADVS02、PFXZPP12ADVS2)。

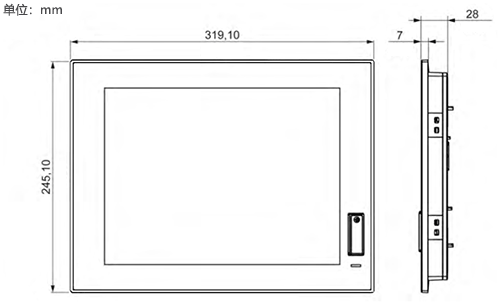

外形尺寸
外形尺寸

显示模块

主机模块(箱式)

面板开孔尺寸
A B C R
301.5 ±0.5 mm 227.5 ±0.4 mm 2 ~ 4 mm 5 mm
安装电缆后外形尺寸/描述

描述

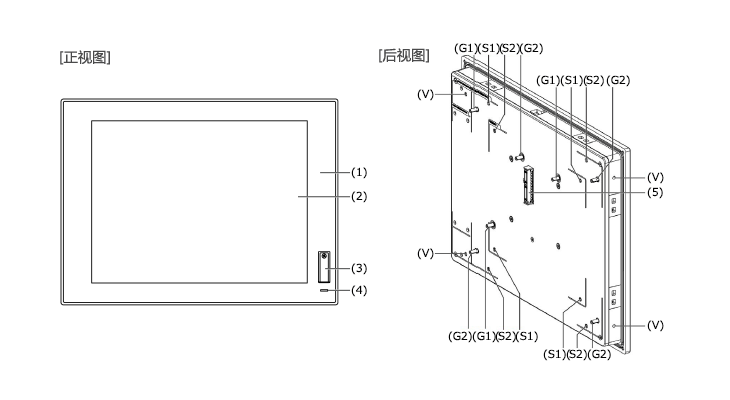

显示模块

(1) 显示屏(12"单点触摸) (2) 单点触摸面板 (3) USB口(USB 2.0)和重置按钮 (4) 状态指示灯 (5) 主机或显示适配器接口 (G1) 主机模块(Atom)移除滑槽 (S1) 主机模块(Atom)安装孔 (G2) 主机模块(Celeron/Core i7)或显示适配器移除滑槽 (S2) 主机模块(Celeron/Core i7)或显示适配器安装孔 (V) VESA (PFXZPP12ADVS2)安装孔

主机模块(箱式)

(1) DisplayPort (2) LED指示灯和电源/重置按钮 (3) SMA接头(用于WLAN A外部天线) (4) SMA接头(用于GPRS/4G外部天线) (5) SMA接头(用于WLAN B外部天线) (6) DC电源接头 (7) COM口 RS-232 (不绝缘)、RS-422/485 (不绝缘) (8) USB1口 (USB 2.0) (9) USB2口 (USB 3.0) (10) 以太网1口(10/100/1000 Mb/s) (11) 以太网2口 (10/100/1000 Mb/s)(12) 可选接口 (13)接地
