PFXPL27xxxxx4xxx00 (PS-5701T, Atom入门型)

基本产品信息
类型
工业计算机(IPC)
系列
PS5000系列
显示屏尺寸
15"
型号
PFXPL27xxxxx4xxx00
全球代码
PFXPL27xxxxx4xxx00
产品特点
15"模组型(Atom入门型)
工业计算机规格
支持的操作系统
Windows 10 IoT 企业版 2016 LTSB (64位)
CPU
Intel Atom E3930 1.3 GHz
主存
4 GB, DDR3L 1600 MHz, SO-DIMM SDRAM
存储器
eMMC (64GB / 128GB) x 1
图形加速器
Intel HD Graphics
显存
最多1.7GB(与系统内存共享)
图像显示
XGA TFT (1,024 x 768像素)
显示规格
显示尺寸
15"
显示颜色
1670万色
背光灯
LED
背光灯寿命
50,000小时以上(在25℃的环境下连续工作)
亮度调节
无级调节
触摸面板类型
电阻式(单点触摸)
触摸面板分辨率
2,048 x 2,048
电气规格
输入电压
DC：12 ~ 24 Vdc ±20 %
AC：100 ~ 240 Vac (可选) *1
功耗
18.3 W (最大38.04 W)
瞬时电流
2.03 A

1当使用100~240Vac时，需另行购买AC/DC电源适配器(型号：PFXZPBPUAC2、PFXZPBPUAC2)。

环境规格
国际安全标准
CCCCEC-TickEACKC
工作温度
0 ~ 50 °C
当使用内部扩展配件时：0 ~ 45 °C
存储温度
-30 ~ +70 °C
工作湿度
10~95%RH(无凝露，湿球温度计温度：40°C以下)
工作湿度
10~95%RH(无凝露，湿球温度计温度: 40°C以下)
污染等级
2级污染
气压(工作海拔)
海拔2,000米以下
抗振性能
[配置了SSD] 5 ~ 500 Hz：2 Grms
抗冲击性能
IEC 60068-2-27 Ea test
电磁兼容性(EMC)
对高频干扰的防护
电磁辐射A级
接口规格
串口(COM1)
RS-232C, RS-422 / 485 (不绝缘)，接头：D-Sub 9针(凸型)
USB Type-A
USB 3.0 (Type-A) x 1
USB 2.0 (Type-A) x 1
USB 2.0 (Type-A、前面板) x 1
以太网口(LAN1)
10/100/1000Mbit/s (RJ-45接头)
以太网口(LAN2)
10/100/1000Mbit/s (RJ-45接头)
视频接口
Display Port (Type-A) x 1
内部扩展
mini PCIe x 1
结构规格
冷却方式
自然风冷
防护等级
IP66(前面板)
安装形式
面板安装
VESA支架安装*1
外形尺寸
W390.7 x H290 x D74.0 mm
面板开孔尺寸
W383.5 x H282.5 mm
重量
5.4 kg

1用于VESA支架安装，需单独购买VESA支架安装包(PFXZPBADVS02、PFXZPP12ADVS2)。

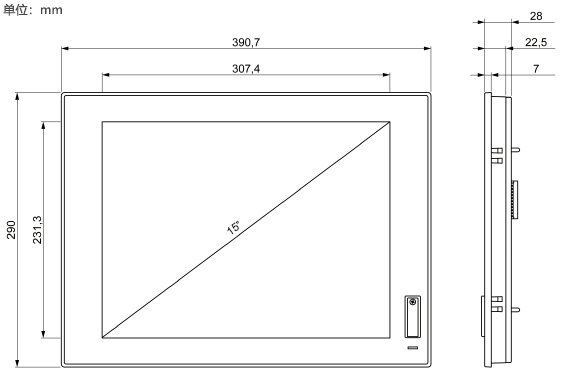

外形尺寸
外形尺寸

显示模块

主机模块(箱式)

面板开孔尺寸
A B C R
383.5 ±0.7 mm 282.5 ±0.4 mm 2 ~ 6 mm 5 mm
安装电缆后外形尺寸/描述

描述

显示模块

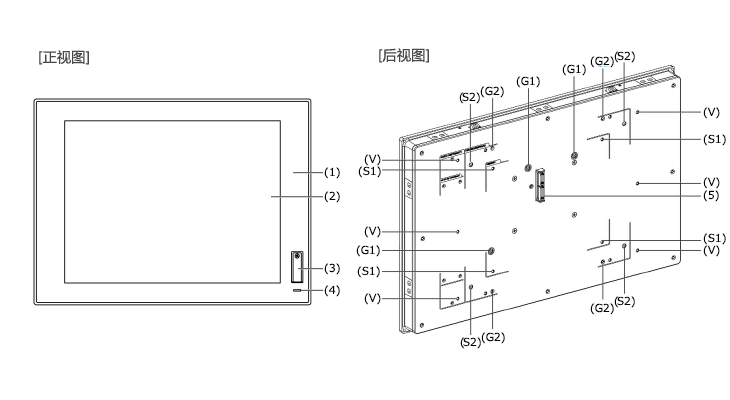

(1) 显示屏(15"单点触摸) (2) 单点触摸面板 (3) USB口(USB 2.0)和重置按钮 (4) 状态指示灯 (5) 主机或显示适配器接口 (G1) 主机模块(Atom)移除滑槽 (S1) 主机模块(Atom)安装孔 (G2) 主机模块(Celeron/Core i7)或显示适配器移除滑槽 (S2) 主机模块(Celeron/Core i7)或显示适配器安装孔 (V) VESA(PFXZPBADVS02 or PFXZPBADVS22)安装孔

主机模块(箱式)

(1) DisplayPort (2) LED指示灯和电源/重置按钮 (3) SMA接头(用于WLAN A外部天线) (4) SMA接头(用于GPRS/4G外部天线) (5) SMA接头(用于WLAN B外部天线) (6) DC电源接头 (7) COM口 RS-232 (不绝缘)、RS-422/485 (不绝缘) (8) USB1口 (USB 2.0) (9) USB2口 (USB 3.0) (10) 以太网1口(10/100/1000 Mb/s) (11) 以太网2口 (10/100/1000 Mb/s)(12) 可选接口 (13)接地
