PFXPP2Dxxxxxxxxx00 (PS-5600W、Core i7机型)

基本产品信息
类型
工业计算机(IPC)
系列
PS5000系列
显示屏尺寸
12"宽屏
型号
PFXPP2Dxxxxxxxxx00
全球代码
PFXPP2Dxxxxxxxxx00
产品特点
12"宽屏 模组型(Core i7)
工业计算机规格
支持的操作系统
Windows 7 旗舰版(64位)多语言 / Windows Embedded Standard 7 旗舰版(32/64位)多语言 / Windows Embedded 8.1 工业版(64位)多语言 / Windows 10 IoT 企业版2016 LTSB (64 bit) 多语言*1
CPU
Intel Core i7-4650U 1.7 GHz
主存
8GB/16GB、DDR3L 1600MHz、SO-DIMM SDRAM
512KB NVRAM(用于用户应用程序)
图形加速器
Intel HD Graphics 5000
显存
最多1.7GB(与系统内存共享)
图像显示
WXGA TFT (1,280 x 800像素)

1Windows 10 IoT 企业版 2016 LTSB 不支持UWF(统一写入筛选器)。

显示规格
显示尺寸
12.1"宽屏
显示颜色
1670万色
背光灯
LED
背光灯寿命
50,000小时以上(在25℃的环境下连续工作)
亮度调节
无级调节
触摸面板类型
投射电容式
触摸面板分辨率
2,048 x 2,048
电气规格
输入电压
DC电源机型：24 Vdc ±20 %
AC电源机型：100~240Vac (可选)*1
功耗
42.6W (最大58.65W)
瞬时电流
8.9A

1使用100~240Vac电源，需另外购买AC/DC电源适配器(PFXZPSPUAC2)。

环境规格
国际安全标准
CCCCEKCUL,cUL (60950) ListedUL,cUL (61010) Listed
工作温度
使用SSD硬盘 / CFast卡时：0~55°C
使用HDD硬盘时：0~45°C]
使用PCI/PCIe时：0~45°C
使用扩展槽x2 + 显示模块时：0~45°C
使用千兆以太网卡(扩展槽)时：0~45°C
存储温度
-30 ~ +70 °C
工作湿度
10~95%RH(无凝露，湿球温度计温度：40°C以下)
工作湿度
10~95%RH(无凝露，湿球温度计温度: 40°C以下)
污染等级
2级污染
气压(工作海拔)
海拔2,000米以下
抗振性能
[选配SSD或CF卡] 5~500Hz：2Grms
[选配HDD] 5~500Hz：1Grms
抗冲击性能
IEC 60068-2-27 Ea test
电磁兼容性(EMC)
对高频干扰的防护
电磁辐射A级
接口规格
串口(COM1)
RS-232C / 422 / 485 (D-Sub 9针，凸型)
USB Type-A
USB3.0(USB TYPE-A 接头)×2；
USB2.0(USB TYPE-A 接头)×2
以太网口(LAN1)
10/100/1000Mbit/s (RJ-45接头)
以太网口(LAN2)
10/100/1000Mbit/s (RJ-45接头)
视频接口
Display Port (Type-A) x 1
串行ATA
HDD / SSD x 2
CFast x 1
mSATA x 1*1
扩展槽
PCIe(x1) x 1 + PCIe(x4) x 1 / PCI x 2 / PCI x 1 + PCIe(x4) x 1*2
内部扩展
mini PCIe x 2

1安装时，需另外购买磁盘适配器(PFXZPBADHDD2)。

2仅适用于2插槽机型。

结构规格
冷却方式
自然风冷*1
防护等级
IP66(前面板)
安装形式
面板安装
VESA臂装(0插槽机型)
外形尺寸
0插槽机型：W329.2 x H231.3 x D93.2 mm
2插槽机型：W329.2 x H231.3 x D131.2 mm
面板开孔尺寸
W310 x H221 mm
重量
0插槽机型：5.35kg
2插槽机型：6.15kg

1工作温度上限为45°C，并且如安装了PCI/PCIE扩展卡(2块卡功耗：3~6W/块；1块卡功耗：10W)则需另外购买风扇组件。

外形尺寸
外形尺寸

显示模块

主机模块

0插槽机型

2插槽机型

面板开孔尺寸
A B C R
310 ±0.7 mm 221 ±0.4 mm 2~6 mm 5 mm
安装电缆后外形尺寸/描述

描述

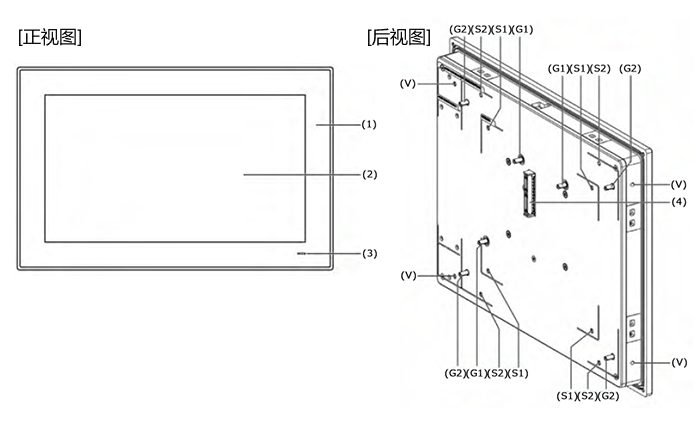

显示模块

(1) 人机界面 (2) 触摸面板(12英寸宽屏、多点触摸) (3) 状态指示灯 (4) 主机或显示适配器专用连接口 (G1) Atom主机模块安装槽 (S1) Atom主机模块安装孔 (G2) Celeron/Core i7主机模块或显示适配器安装槽 (S2) Celeron/Core i7主机模块或显示适配器安装孔 (V) VESA(PFXZPP12ADVS2)安装孔

主机模块

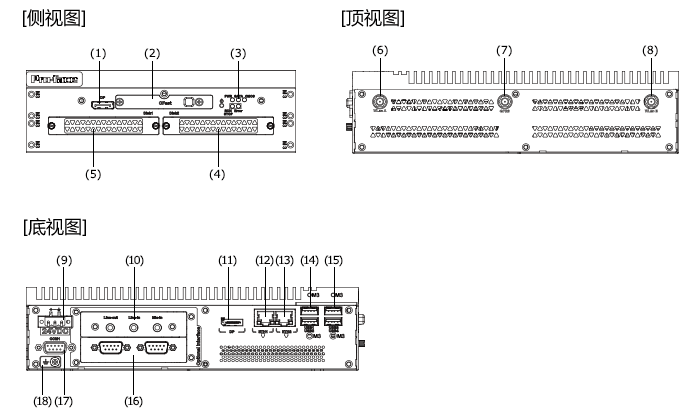

0插槽机型

(1) DisplayPort 2 (2) CFast卡槽 (3) LED灯和电源/重置按钮 (4) HDD/SSD硬盘2(磁盘阵列) (5) HDD/SSD硬盘1(磁盘阵列) (6) SMA接口(WLAN外置天线) (7) SMA接口(GPRS外置天线) (8) SMA接口(WLAN外置天线) (9) DC电源接口 (10) 可选接口1 (11) DisplayPort 1 (12) 以太网口1(10/100/1000Mbit/s) IEEE1588 (13) 以太网口2(10/100/1000Mbit/s) IEEE1588 (14) USB口1和USB口2(USB 3.0) (15) USB口3和USB口4(USB 2.0) (16) 可选接口2 (17) COM1口 RS-232/RS-422/RS485(隔离) (18) 接地

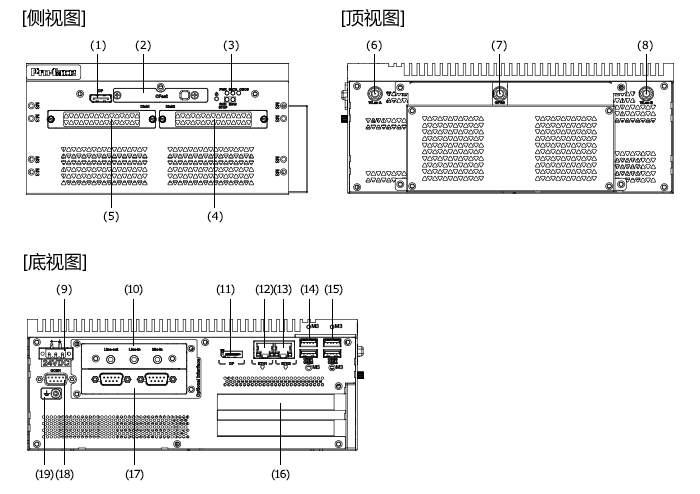

2插槽机型

(1) DisplayPort 2 (2) CFast卡槽 (3) LED灯和电源/重置按钮 (4) HDD/SSD硬盘2(磁盘阵列) (5) HDD/SSD硬盘1(磁盘阵列) (6) SMA接口(WLAN外置天线) (7) SMA接口(GPRS外置天线) (8) SMA接口(WLAN外置天线) (9) DC电源接口 (10) 可选接口1 (11) DisplayPort 1 (12) 以太网口1(10/100/1000Mbit/s) IEEE1588 (13) 以太网口2(10/100/1000Mbit/s) IEEE1588 (14) USB口1和USB口2(USB 3.0) (15) USB口3和USB口4(USB 2.0) (16) PCI/PCIe卡槽(快速连接外部设备) (17) 可选接口2 (18) COM1口 RS-232/RS-422/RS485(隔离) (19) 接地
