PFXPPD5700TA (PS-D5700TA)

基本产品信息
类型
工业计算机(IPC)
系列
PS5000系列
显示屏尺寸
15"
型号
PFXPPD5700TA
全球代码
PFXPPD5700TA
产品特点
15英寸显示模块
工业计算机规格
图像显示
XGA TFT (1,024 x 768像素)
显示规格
显示屏类型
TFT 真彩 LCD
显示尺寸
15"
显示颜色
1670万色
背光灯
LED
背光灯寿命
50,000小时以上(在25℃的环境下连续工作)
亮度调节
无级调节
触摸面板类型
电阻式(单点触摸)
触摸面板分辨率
2,048 x 2,048
电气规格
输入电压
DC电源机型：24 Vdc ±20 %
AC电源机型：100~240Vac (可选)*1
功耗
13.04W以下

1当使用100~240Vac时，需另行购买AC/DC电源适配器(型号：PFXZPBPUAC2、PFXZPBPUAC2)。

环境规格
国际安全标准
CCCCEC-TickEACKCUL,cUL (60950) Listed
工作温度
0 ~ 55 °C
工作湿度
10~95%RH(无凝露，湿球温度计温度：40°C以下)
工作湿度
10~95%RH(无凝露，湿球温度计温度: 40°C以下)
污染等级
2级污染
气压(工作海拔)
海拔2,000米以下
抗振性能
5~500Hz：2Grms
抗冲击性能
IEC 60068-2-27 Ea test
电磁兼容性(EMC)
对高频干扰的防护
电磁辐射A级
接口规格
USB Type-A
USB 2.0 (Type-A) x 1
结构规格
冷却方式
自然风冷
防护等级
IP66
外形尺寸
W390.7 x H290 x D28 mm
面板开孔尺寸
W383.5 x H282.5 mm
重量
4.2kg
外形尺寸
外形尺寸






面板开孔尺寸



A B C R
383.5±0.7mm 282.5±0.4mm 2~6mm 5mm

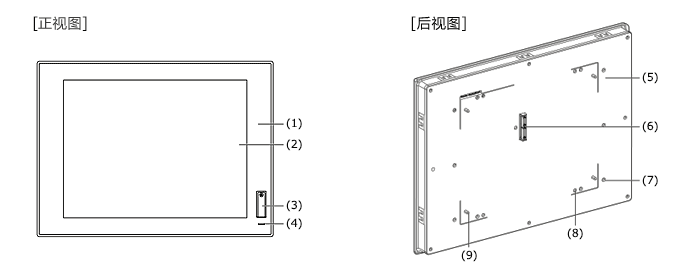

安装电缆后外形尺寸/描述

描述

(1) 面板 (15英寸) (2) 多点触摸面板 (3) USB接口 (4) 状态指示灯 (5) 背板 (6) 连接箱式主机的接口 (7) VESA模块安装孔 (8) 箱式主机安装孔 (9) 箱式主机安装槽
