PFXPU2Jxxxxxxxxx00 (PS-5700W, Celeron机型)

基本产品信息
类型
工业计算机(IPC)
系列
PS5000系列
显示屏尺寸
15" 宽屏
型号
PFXPU2Jxxxxxxxxx00
全球代码
PFXPU2Jxxxxxxxxx00
产品特点
15" 宽屏 模组型 (Celeron)
工业计算机规格
支持的操作系统
Windows 7 旗舰版(64位)多语言 / Windows Embedded Standard 7 旗舰版(32/64位)多语言 / Windows Embedded 8.1 工业版(64位)多语言 / Windows 10 IoT 企业版2016 LTSB (64 bit) 多语言*1
CPU
Intel Celeron 2980U 1.6 GHz
主存
4GB/8GB、DDR3L 1600MHz、SO-DIMM SDRAM
512KB NVRAM(用于用户应用程序)
图形加速器
Intel HD Graphics
显存
最多1.7GB(与系统内存共享)
图像显示
FWXGA TFT (1,366 x 768像素)

1Windows 10 IoT 企业版 2016 LTSB 不支持UWF(统一写入筛选器)。

显示规格
显示尺寸
15.6" 宽屏
显示颜色
1670万色
背光灯
LED
背光灯寿命
50,000小时以上(在25℃的环境下连续工作)
亮度调节
无级调节
触摸面板类型
投射电容式
触摸面板分辨率
4,096 x 4,096
电气规格
输入电压
DC电源机型：24 Vdc ±20 %
AC电源机型：100~240Vac (可选)*1
功耗
26.6 W (最大40.9 W)
瞬时电流
8.9A

1使用100~240Vac电源，需另外购买AC/DC电源适配器(PFXZPSPUAC2)。

环境规格
国际安全标准
CCCCEC-TickEACATEXKCUL,cUL (60950) Listed
工作温度
When using SSD / CFast running: 0 to 55 °C [32 to 131 °F]
When using HDD running: 0 to 45 °C [32 to 113 °F]
When using mPCI x 2 + Display module: 0 to 45 °C [32 to 113 °F]
When using PCI / PCIe: 0 to 45 °C [32 to 113 °F]
存储温度
-30 ~ +70 °C
工作湿度
10~95%RH(无凝露，湿球温度计温度：40°C以下)
工作湿度
10~95%RH(无凝露，湿球温度计温度: 40°C以下)
污染等级
2级污染
气压(工作海拔)
海拔2,000米以下
抗振性能
[选配SSD或CF卡] 5~500Hz：2Grms
[选配HDD] 5~500Hz：1Grms
抗冲击性能
IEC 60068-2-27 Ea test
电磁兼容性(EMC)
对高频干扰的防护
电磁辐射A级
接口规格
串口(COM1)
RS-232C / 422 / 485 (D-Sub 9针，凸型)
USB Type-A
USB3.0(USB TYPE-A 接头)×2；
USB2.0(USB TYPE-A 接头)×2
以太网口(LAN1)
10/100/1000Mbit/s (RJ-45接头)
以太网口(LAN2)
10 / 100 / 1,000 Mbps (RJ-45 Modular jack)
视频接口
Display Port (Type-A) x 1
串行ATA
HDD / SSD x 2
CFast x 1
mSATA x 1*1
扩展槽
PCIe(x1) x 1 + PCIe(x4) x 1 / PCI x 2 / PCI x 1 + PCIe(x4) x 1*2
内部扩展
mini PCIe x 2

1安装时，需另外购买磁盘适配器(PFXZPBADHDD2)。

2仅适用于2插槽机型。

结构规格
冷却方式
自然风冷*1
防护等级
IP66
安装形式
面板安装
VESA臂装(0插槽机型)
外形尺寸
0插槽机型：W419.7 x H269 x D93.2 mm
2插槽机型：W419.7 x H269 x D131.2 mm
面板开孔尺寸
W412.4 x H261.7mm
重量
0插槽机型：7.4kg
2插槽机型：8.2kg

1工作温度上限为45°C，并且如安装了PCI/PCIE扩展卡(2块卡功耗：3~6W/块；1块卡功耗：10W)则需另外购买风扇组件。

外形尺寸
外形尺寸
面板开孔尺寸
A B C R
412.4 ±1 mm
[16.24 ±0.04 in.]		 261.7 ±0.7 mm
[10.30 ±0.03 in.]		 2 to 6 mm
[0.08 to 0.23 in.]		 5 mm
[0.20 in.]
安装电缆后外形尺寸/描述

Descriptions

Display Module

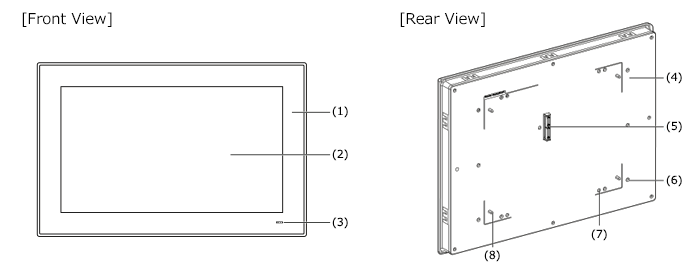

(1) Panel (W15” multi-touch) (2) Multi-touch panel (3) Status indicator (4) Panel (5) Panel connector for the Box (6) Mounting holes for the VESA kit (7) Mounting holes for the Box (8) Panel guide for the Box

Box Module

0 Slot Type


(1) DisplayPort 2 (2) Slide-in CFast slot (3) LEDs and power/reset button (4) HDD/SSD 2 (can be RAID configuration) (5) HDD/SSD 1 (can be RAID configuration) (6) SMA connector for the wiereless LAN external antenna (7) SMA connector for the GPRS external antenna (8) SMA connector for the wiereless LAN external antenna (9) DC power connector (10) Optional interface 1 (11) DisplayPort 1 (12) Eth1 (10/100/1000 Mbit/s) IEEE1588 (13) Eth2 (10/100/1000 Mbit/s) IEEE1588 (14) USB1 and USB2 (USB 3.0) (15) USB3 and USB4 (USB 2.0) (16) Optional interface 2 (17) COM1 port RS-232/RS-422/RS485 (isolated) (18) Ground connection pin

2 Slot Type


(1) DisplayPort 2 (2) Slide-in CFast slot (3) LEDs and power/reset button (4) HDD/SSD 2 (can be RAID configuration) (5) HDD/SSD 1 (can be RAID configuration) (6) SMA connector for the wiereless LAN external antenna (7) SMA connector for the GPRS external antenna (8) SMA connector for the wiereless LAN external antenna (9) DC power connector (10) Optional interface 1 (11) DisplayPort 1 (12) Eth1 (10/100/1000 Mbit/s) IEEE1588 (13) Eth2 (10/100/1000 Mbit/s) IEEE1588 (14) USB1 and USB2 (USB 3.0) (15) USB3 and USB4 (USB 2.0) (16) PCI/PCIe (peripheral component interconnect express) slots (17) Optional interface 2 (18) COM1 port RS-232/RS-422/RS485 (isolated) (19) Ground connection pin
