PFXP63Bxxxxxxxxxxx (仅主机, Core i3机型)

基本产品信息
类型
工业计算机(IPC)
系列
PS6000系列
显示屏尺寸
仅主机
型号
PFXP63Bxxxxxxxxxxx
全球代码
PFXP63Bxxxxxxxxxxx
产品特点
仅主机, Core i3机型
工业计算机规格
支持的操作系统
Windows10 IoT 企业版 2019 LTSC (64位)
或
Windows10 IoT 企业版 2021 LTSC (64位)
CPU
Core i3-8145UE (双核, 四线程, 高达3.90 GHz)
二级缓存
4MB
主存
260针 SO-DIMM 插槽 x 2, DDR4-2400
(最高16GB/插槽, 2插槽合计最高32GB)
存储器
M.2 SSD SATA x 1 (Disk 0)
2.5英寸 SATA (HDD/SSD) x 1 (Disk 1)
SATA速率：6 Gb/s, 3 Gb/s, 1.5 Gb/s
图形加速器
Intel UHD Graphics 620 (CPU集成)
显存
共享内存(UMA)
最大分配大小：占用已安装内存的一半容量
安全芯片
TPM 2.0
BIOS
UEFI BIOS
监视时钟
可以将超时设置为1~255秒或1~255分钟（使用API设置）*1
蜂鸣器
有

1安装了以下系统版本的产品支持看门狗定时器。

电气规格
输入电压
12 Vdc (支持显示模块或电源适配器PSA)
额定电压
AC: 85~264Vac
DC: 18~31.2Vdc
电压降
AC: 20ms以下
DC: 5ms以下
功耗
AC
最大：99 VA
不对外接设备供电时：48 VA

DC
最大：87 W
不对外接设备供电时：39 W
瞬时电流
30 A以下
绝缘强度
AC: 1,500 Vac，小于1分钟(电源端子和PE端子之间)
DC: 1,000 Vac，小于1分钟(电源端子和FG端子之间)
绝缘电阻
AC: 500 Vdc, 10 MΩ以上 (电源端子和PE端子之间)
DC: 500 Vdc, 10 MΩ以上 (电源端子和FG端子之间)
环境规格
国际安全标准
CEUKCAcULuscULus Class 1 Division 2EACKCRCM
工作温度
包括HDD
墙面/书本(侧面)安装：0~40 °C
平面/书本(顶部)安装：0~40 °C

不包括HDD
墙面/书本(侧面)安装：0~55 °C
平面/书本(顶部)安装：0~50 °C
存储温度
-20 ~ +60 °C
工作湿度
10%~90%RH(无凝露，湿球温度计温度: 39°C以下)
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800 ~ 1,114 hPa (2,000米以下)
抗振性能
包括HDD 符合IEC 60068-2-6
5~9Hz 单振幅 1.75mm
9~150Hz 固定加速度：4.9m/s2
X、Y、Z方向共 10个周期(约100分钟)

注: 在有振动的环境中，HDD的读/写速度可能会降低。

不包括HDD 符合IEC/EN 61131-2
5~9Hz 单振幅 3.5mm
9~150Hz 固定加速度：9.8m/s2
X、Y、Z方向共 10个周期(约100分钟)
抗冲击性能
符合IEC/EN61131-2标准，147m/s2，X、Y、Z轴各3次
抗干扰性能
AC: 干扰电压 1,500Vp-p
DC: 干扰电压 1,000Vp-p
脉冲持续时间：1μs
上升时间：1ns
(经噪声模拟装置)
抗静电性能
接触式放电：6kV
非接触式放电：8kV
(符合IEC/EN61000-4-2，3级标准)
电磁兼容性(EMC)
IEC 61000-4-4
2kV：电源端口
1kV：信号端口
接口规格
串口(COM1)
异步传输：RS-232C (非隔离) x 1
数据长度：7或8位
停止位：1或2位
奇偶校验：无、奇校验或偶校验
数据传输速度：2,400~115,200bps
接头：D-Sub 9针 (凸型)
USB Type-A
接头：USB 3.0 (Type-A) x 2, USB 2.0 (Type-A) x 2
电压：5 Vdc ±5%
最大供应电流：USB 3.0 (Type-A): 900 mA/端口, USB 2.0 (Type-A): 500 mA/端口
最大传输距离：USB 3.0 (Type-A): 3 m, USB 2.0 (Type-A): 5 m
USB Type-C
接头：USB 3.0 (Type-C) x 1
电压：5 Vdc ±5% 或 12 Vdc ±5%, 支持USB供电(源)
最大供应电流：900 mA/端口, 3000 mA/端口(USB供电启用时)
最大传输距离：3 m
分辨率：最高4,096 x 2,304像素@ 60 Hz*1
以太网口
标准：IEEE1588, 10 BASE-T/ 100 BASE-TX/ 1000BASE-T, 支持Wake-on-LAN (WOL)
接头：Modular jack (RJ-45) x 2*2
DisplayPort
版本：V1.2, 支持双模式(DP++)
分辨率：最高4,096 x 2,304像素 @60 Hz

1USB(Type-C)接口支持交替模式(DisplayPort)和USB供电(源，5 Vdc/12 Vdc)。使用USB供电时，需要E-Marked(电力标志)电缆。
当高级主机连接到显示模块时，USB供电功率限制为30W。

2当状态是S4(混合关闭)时，Wake-on-LAN不可用。

结构规格
接地
AC机型：功能接地：接地电阻为100Ω或更小，采用2mm2(AWG 14)以上的电线或您所在国家/地区适用的标准(SG和FG连接在产品内部)

DC机型：保护接地：接地电阻为100Ω或更小，采用2mm2(AWG 14)以上的电线或您所在国家/地区适用的标准(SG和PE连接在产品内部)
冷却方式
自然风冷
外形尺寸
W250 x H165 x D53 mm
重量
2.5 kg 以下
外形尺寸
外形尺寸

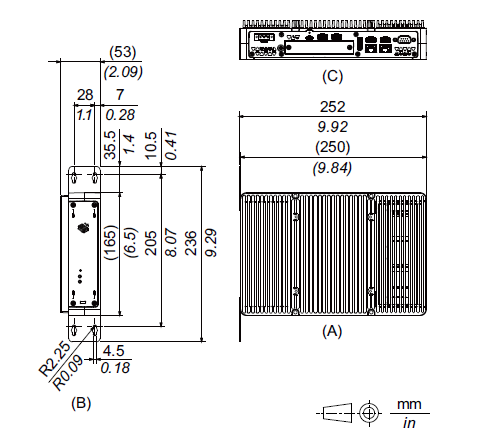

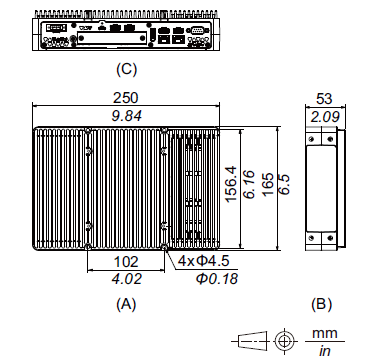

  1. 正视图
  2. 左视图
  3. 底视图

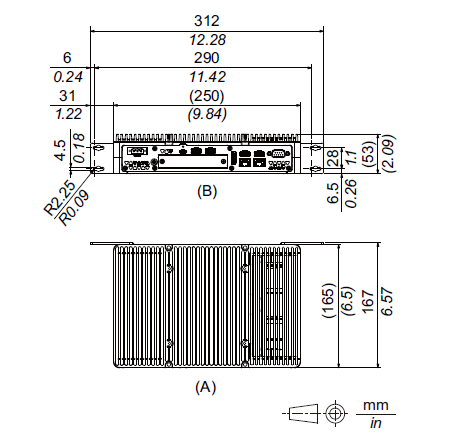

安装电缆后外形尺寸/描述

配置了书本安装适配器(顶视图)

  1. 正视图
  2. 左视图
  3. 底视图



配置了书本安装适配器(侧视图)

  1. 正视图
  2. 左视图
  3. 底视图

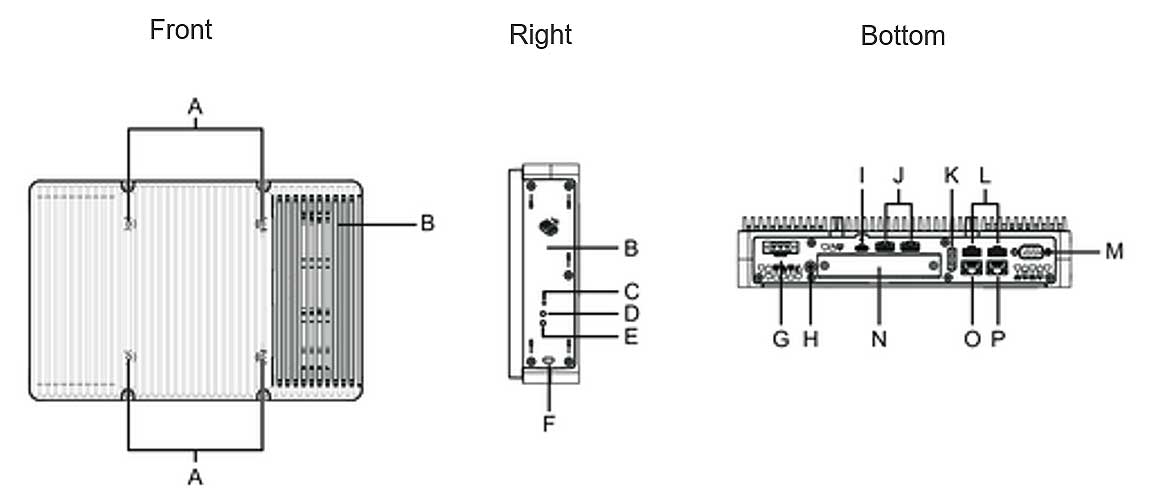

部件标识及功能

  1. VESA安装螺丝孔*1
  2. 维修舱
  3. 电源按钮
  4. 存储访问LED
  5. 状态指示LED
  6. 安全锁插槽*2
  7. 电源接口
  8. PE端子(仅用于AC机型)
  9. USB 3.0 (Type-C)
  10. USB 3.0 (Type-A)*3
  11. DisplayPort
  12. USB 2.0 (Type-A)*3
  13. 串口(RS-232C、非隔离)
  14. 可选接口插槽
  15. 以太网口1
  16. 以太网口2



*1 本产品可以安装到符合VESA标准(100 x 100mm)的商用显示器支架上。使用4个M4螺钉(螺钉有效深度：8mm)。必要扭矩为0.7~0.8N•m。VESA安装未经过UL认证。当配置了PCI/PCIe插槽时，不可进行VESA安装。

*2 仅支持Kensington锁。插槽尺寸 3 x 7mm。

*3 推荐支持 USB 3.0的USB存储设备。使用USB 3.0端口连接存储设备。
