PFXP6DBB0NAxxxxxxx (仅主机, Atom x6425E机型)

基本产品信息
类型
工业计算机(IPC)
系列
PS6000系列
显示屏尺寸
仅主机
型号
PFXP6DBB0NAxxxxxxx
全球代码
PFXP6DBB0NAxxxxxxx
产品特点
仅主机, Atom x6425E机型
工业计算机规格
支持的操作系统
Windows10 IoT 企业版 2021 LTSC (64位)
CPU
Intel Atom 处理器 X系列, x6425E (四核, 4线程, 高达3.00 GHz)
(支持Turbo Boost，请参阅相关手册。)
二级缓存
1.5MB
主存
8GB 双通道 DDR4, 高达3200 MHz (支持In-Band ECC)
260针 DDR4 SO-DIMM 插槽 x 2, (最高16GB/插槽，2个插槽合计支持32GB)*1
存储器
M.2 SSD SATA x 1, M.2 Key B , Type 2242
SATA速率：6 Gb/s, 3 Gb/s, 1.5 Gb/s
图形加速器
Intel集成显卡(第10代Intel处理器)
显存
共享内存(UMA)
最大分配大小：占用已安装内存的一半容量
安全芯片
TPM 2.0
BIOS
UEFI BIOS
监视时钟
可以将超时设置为1~255秒或1~255分钟（使用API设置）*2
蜂鸣器
有

1了解In-Band ECC的设置，请参阅相关手册。

2安装了以下系统版本的产品支持看门狗定时器。

电气规格
输入电压
12~24 Vdc
额定电压
9 ~ 36 Vdc
电压降
20.4 Vdc: 1 ms 以下
功耗
最大：45 W
当不为外设供电时：27 W
瞬时电流
30 A以下
绝缘强度
N/A (非隔离)
绝缘电阻
N/A (非隔离)
环境规格
国际安全标准
CEUKCAcULuscULus Class 1 Division 2EACKCRCM
工作温度
0 ~ 55 °C
存储温度
-20 ~ +60 °C
工作湿度
10%~90%RH(无凝露，湿球温度计温度: 39°C以下)
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800 ~ 1,114 hPa (2,000米以下)
抗振性能
符合IEC/EN 61131-2标准
5 ~ 9 Hz 单振幅：3.5 mm
9 ~ 150 Hz 恒定加速度：9.8 m/s2
X, Y, Z轴各10次(100分钟)
抗冲击性能
符合IEC/EN61131-2标准，147m/s2，X、Y、Z轴各3次
抗静电性能
接触式放电：6kV
非接触式放电：8kV
(符合IEC/EN61000-4-2，3级标准)
电磁兼容性(EMC)
IEC 61000-4-4
2kV：电源端口
1kV：信号端口
接口规格
串口
异步传输：RS-232C/422/485 (非隔离) x 2 (默认：RS-485)
数据长度：7 或 8 位
停止位：1 或 2 位
校验：无、奇或偶
流量控制 硬件流量控制： RTS/CTS(RS-232C), ERA/EAB/CSA/CSB(RS-422HMImode)，软件流量控制：Xon/Xoff
自动方向控制 始终仅RS-485启用
回波消除 仅RS-485支持
数据传输速率：2,400 ~ 115,200 bps
接头：D-Sub 9针 (凸型)*1
USB Type-A
接头：USB 3.1 Gen1 (Type-A) x 2
电源电压：5 Vdc ±5%
最大输出电流：900 mA/端口
最长通讯距离：3 m
USB Type-C
接头：USB 3.1 Gen1 (Type-C) x 1
电源电压：5 Vdc ±5%
最大输出电流：1.5 A/端口
最长通讯距离：3 m
分辨率：最高4,096 x 2,304像素 @ 60 Hz*2
以太网口
标准：IEEE1588, 10 BASE-T/ 100 BASE-TX/ 1000BASE-T, 支持Wake-on-LAN (WOL)
接头：Modular jack (RJ-45) x 2*3
SD卡
SD卡插槽(存储) x 1, 支持SDXC UHS-I
DisplayPort
版本：V1.2, 支持双模式(DP++)
分辨率：最高4,096 x 2,304像素 @60 Hz

1主机模块上串口的回波消除默认设置为不接收回波(启用)。了解相关设置，请参阅手册。

2USB(Type-C)接口支持交替模式(DisplayPort)。

3当状态是S4(混合关闭)时，Wake-on-LAN不可用。

结构规格
接地
功能接地：接地电阻为100 Ω，电缆横截面积为2mm2(AWG 14)以上，或当地适用标准。(FG与SG端子同)
冷却方式
自然风冷
外形尺寸
W250 x H165 x D37 mm
重量
1.7 kg 以下

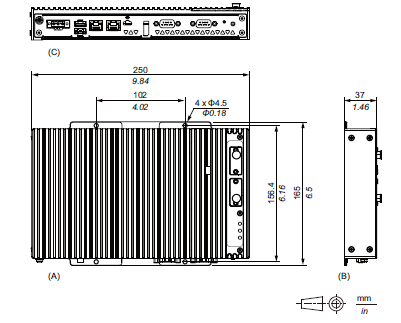

外形尺寸
外形尺寸

  1. 正视图
  2. 左视图
  3. 底视图



安装电缆后外形尺寸/描述

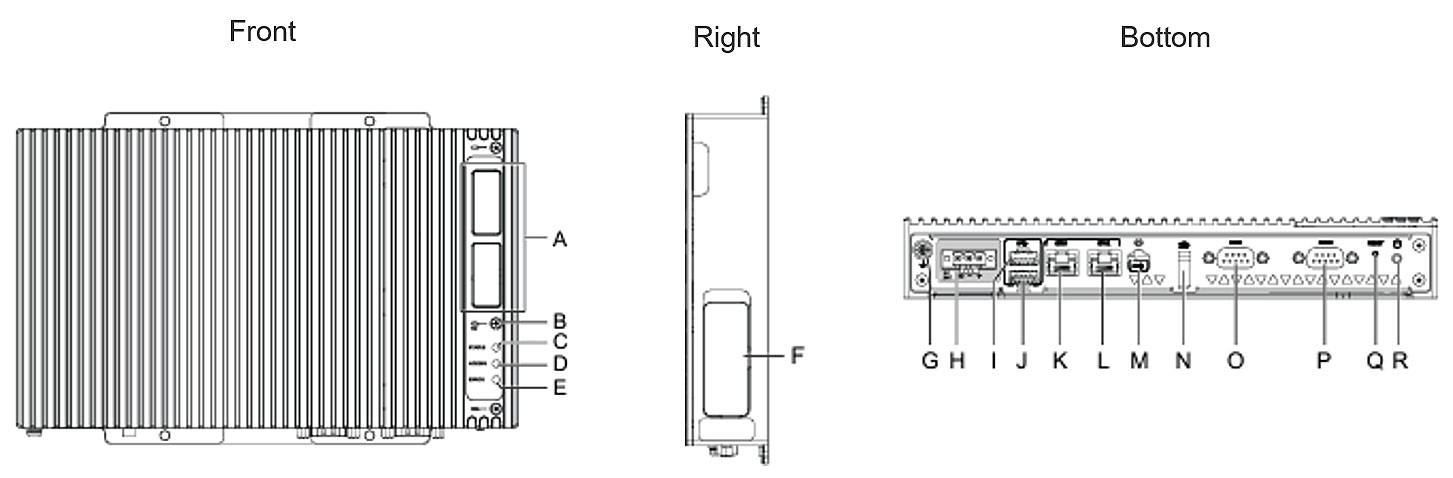

部件标识及功能

  1. 可选配件模块接口
  2. SD插槽
  3. LED指示灯
  4. 读取存储LED指示灯
  5. 报警LED指示灯
  6. SD插槽盖
  7. FG端子
  8. DC电源接头
  9. USB 3.1 Gen1(Type-A)
  10. USB 3.1 Gen1(Type-A)
  11. 以太网口(ETH1)
  12. 以太网口(ETH2)
  13. USB3.1Gen1(Type-C)
  14. DisplayPort
  15. 串口(RS-232C/422/485,非隔离)(COM1)*1
  16. 串口(RS-232C/422/485,非隔离)(COM2)*1
  17. 重置按钮
  18. 电源按钮*2



*1 关于主机的串口设置，请参阅相关手册。

*2 基于Windows电源设置，默认电源按钮为关机。根据您的需求，还可选择下列设置：

  • 不采取任何操作
  • 睡眠
  • 休眠
  • 关机(默认)
  • 关闭显示器
