PFXSTW6500WAD

基本产品信息
类型
Web人机界面
系列
STW6000系列
显示屏尺寸
10"宽屏
型号
PFXSTW6500WAD
全球代码
PFXSTW6500WAD
显示规格
显示屏类型
TFT 真彩 LCD
显示尺寸
10.1" 宽屏
分辨率
1,024 x 600像素(WSVGA)
有效显示面积
W222.72 x H125.28 mm
显示颜色
1600万色*1
背光灯
白色LED (用户不可自行更换。需要更换时,请联系当地Pro-face分支机构)
背光灯寿命
50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的25%)
亮度调节
可通过触摸面板或软件进行16级调节
触摸面板类型
电阻式(模拟、单点触摸)
触摸面板分辨率
1,024 x 1,024
触摸面板寿命
1,000,000次以上

1了解显示颜色的详细信息,请参阅画面和逻辑编程软件。

电气规格
输入电压
24 Vdc
额定电压
19.2~28.8 Vdc
电压降
10ms以下
功耗
最大:12.6W
不为外部设备供电时:9.6W以下
关闭背光灯(待机模式):4.6W以下
瞬时电流
30 A以下
绝缘强度
1,000 Vac,20 mA 小于1分钟(电源端子和FG端子之间)
绝缘电阻
500 Vdc, 10 MΩ 以上
环境规格
国际安全标准
CEC-TickKCUL,cUL (508) Listed
工作温度
0 ~ 50 °C
存储温度
-20 ~ +60 °C
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗振性能
符合IEC/EN61131-2标准
5~9Hz 单振幅:3.5mm
9~150Hz恒定加速度:9.8m/s2
X、Y、Z轴各10次(100分钟)
抗冲击性能
符合IEC/EN61131-2标准,147m/s2,X、Y、Z轴各3次
抗快速瞬变/爆发性
IEC 61000-4-4
2kV:电源端口(显示模块)
1kV:信号端口
抗静电性能
接触式放电:6kV
非接触式放电:8kV
(符合IEC/EN61000-4-2,3级标准)
接口规格
USB(Type-A)接口
USB2.0(USB TYPE-A 接头)×1;
电源电压:5Vdc±5%;
输出电流:500mA以下;
通讯距离:5m以下
USB(Micro-B)接口
-- USB (Micro-B)接口被禁用。
以太网口
IEEE802.3i / IEEE802.3u, 10BASE-T / 100BASE-TX、接头:RJ-45 x 2*1

1以太网口1和以太网口2的IP地址和MAC地址相同。

结构规格
接地
功能接地:接地电阻为100Ω,电缆横截面积为2mm2(AWG 14)以上,或当地适用标准。(FG与SG端子同)
冷却方式
自然风冷
结构
IP65F, Type 1, Type 4X (仅室内使用), Type 13 (需正面安装于固定面板上)*1
外形尺寸
W273 x H203 x D47 mm
面板开孔尺寸
W255 x H185 mm
面板厚度:1.6 ~ 5 mm
*2
重量
1.3 kg以下

1尺寸公差为+1/0mm,倒角半径小于R3。

2尺寸公差为+1/0mm,倒角半径小于R3。即使安装面板的厚度在“面板开孔尺寸”建议的范围之内,由于面板材质、尺寸、安装位置和其他设备等原因,面板也可能会发生弯曲。因此,可能需要对安装表面进行加固。

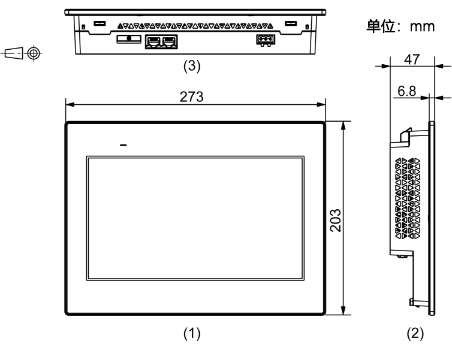

外形尺寸
外形尺寸
  1. 正视图
  2. 左视图
  3. 底视图
面板开孔尺寸
A B C
255 mm (+1/0 mm) 185 mm (+1/0 mm) 1.6 ~ 5 mm

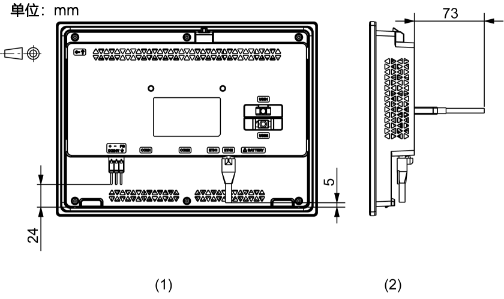

安装电缆后外形尺寸
  1. 后视图
  2. 右视图
