PFXSTW6700WAD

基本产品信息
类型
Web人机界面
系列
STW6000系列
显示屏尺寸
15"宽屏
型号
PFXSTW6700WAD
全球代码
PFXSTW6700WAD
显示规格
显示屏类型
TFT 真彩 LCD
显示尺寸
15.6" 宽屏
分辨率
1,366 x 768像素 (FWXGA)
有效显示面积
W344.23 x H193.54 mm
显示颜色
1600万色*1
背光灯
白色LED (用户不可自行更换。需要更换时，请联系当地Pro-face分支机构)
背光灯寿命
50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的25%)
亮度调节
可通过触摸面板或软件进行16级调节
触摸面板类型
电阻式(模拟、单点触摸)
触摸面板分辨率
1,024 x 1,024
触摸面板寿命
1,000,000次以上

1了解显示颜色的详细信息，请参阅画面和逻辑编程软件。

电气规格
输入电压
24 Vdc
额定电压
19.2~28.8 Vdc
电压降
10ms以下
功耗
最大：18.5W
不为外部设备供电时：15W以下
关闭背光灯(待机模式)：5.4W以下
瞬时电流
30 A以下
绝缘强度
1,000 Vac，20 mA 小于1分钟(电源端子和FG端子之间)
绝缘电阻
500 Vdc, 10 MΩ 以上
环境规格
国际安全标准
CEC-TickKCUL,cUL (508) Listed
工作温度
0 ~ 50 °C
存储温度
-20 ~ +60 °C
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗振性能
符合IEC/EN61131-2标准
5~9Hz 单振幅：3.5mm
9~150Hz恒定加速度：9.8m/s2
X、Y、Z轴各10次(100分钟)
抗冲击性能
符合IEC/EN61131-2标准，147m/s2，X、Y、Z轴各3次
抗快速瞬变/爆发性
IEC 61000-4-4
2kV：电源端口(显示模块)
1kV：信号端口
抗静电性能
接触式放电：6kV
非接触式放电：8kV
(符合IEC/EN61000-4-2，3级标准)
接口规格
USB(Type-A)接口
USB2.0(USB TYPE-A 接头)×1；
电源电压：5Vdc±5%；
输出电流：500mA以下；
通讯距离：5m以下
USB(Micro-B)接口
-- USB (Micro-B)接口被禁用。
以太网口
IEEE802.3i / IEEE802.3u, 10BASE-T / 100BASE-TX、接头：RJ-45 x 2*1

1以太网口1和以太网口2的IP地址和MAC地址相同。

结构规格
接地
功能接地：接地电阻为100Ω，电缆横截面积为2mm2(AWG 14)以上，或当地适用标准。(FG与SG端子同)
冷却方式
自然风冷
结构
IP65F, Type 1, Type 4X (仅室内使用), Type 13 (需正面安装于固定面板上)*1
外形尺寸
W412 x H268 x D50 mm
面板开孔尺寸
W394 x H250 mm
面板厚度：1.6 ~ 5 mm*2
重量
2.7kg以下

1尺寸公差为+1/0mm，倒角半径小于R3。

2尺寸公差为+1/0mm，倒角半径小于R3。即使安装面板的厚度在“面板开孔尺寸”建议的范围之内，由于面板材质、尺寸、安装位置和其他设备等原因，面板也可能会发生弯曲。因此，可能需要对安装表面进行加固。

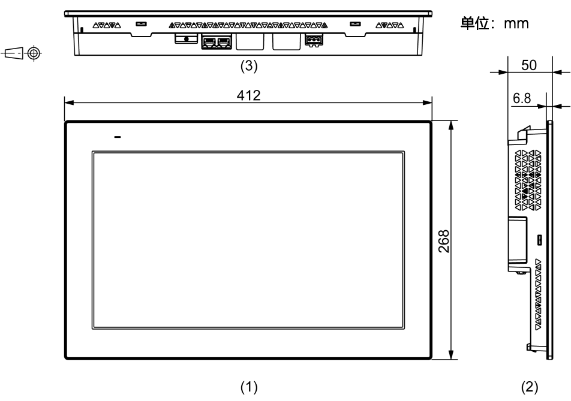

外形尺寸
外形尺寸
  1. 正视图
  2. 侧视图
  3. 底视图
面板开孔尺寸
A B C
394 mm (+1/0 mm) 250 mm (+1/0 mm) 1.6 ~ 5 mm

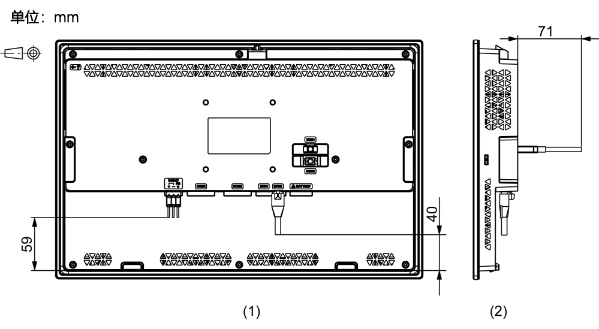

安装电缆后外形尺寸
  1. 后视图
  2. 右视图
