详情
更新日期：2022/8/19
发布日期：2017/12/20
支持的连接设备
| 制造商 | 产品名称 | 产品系列 | 产品型号 |
|---|---|---|---|
| 安川電機有限公司 YASKAWA Electric Corporation | 双轴伺服单元+内置控制器 Σ-7C | Σ-7系列伺服单元 | SGD7C-***AMAA |
对应的人机界面
| 产品系列 | 分辨率 | 示例工程文件对应的机型*1 | 软件 |
|---|---|---|---|
| GP4000系列 SP5000系列 | 640 x 480 像素（VGA） | GP-4501T（模拟） | GP-Pro EX V4.09.120及以上版本 |
|
SP5000系列 | 1280 x 800 像素 (WXGA) | ST-6600WA | GP-Pro EX V4.09.300及以上版本 |
| ST6000系列 | 1024 × 600 像素 (WSVGA) | ST-6500WA | GP-Pro EX V4.09.300及以上版本 |
*1 如果使用其他机型，请更改GP-Pro EX工程文件中的机型。详情请参阅技术手册。
功能
控制器部分- 无需使用专用工具，就可以监视各种寄存器，便于故障排除。
- 可查阅Sigma-7C控制器发生的错误详情。
- 基于LED和报警编码显示的异常内容识别功能，并显示故障处理和需要检查的内容。由于报警编码转换为消息，并显示了相关项目，因此可以快速确定发生报警的原因。
- 可读取MPE720的维护监控设置，并使用柱状图检查各轴的功耗和预测寿命。功耗可以用任意轴组合的图表来显示。
- Σ-7系列显示编辑参数。
- Σ-7系列显示监控信息(操作、状态、I/O、报警)。
- 可实现跟踪功能。
- 可以显示二维码。
- 能够与通讯消息类型的示例结合使用(用于从站)。
Pro-face不担保此示例的运行不会中断或不会出错。
文件下载
适用于GP-4501T / VGA (640 x 480像素)
17.71 MB (18,566,288 字节)
适用于ST-6500WA / WSVGA (1024 × 600像素)
40.71 MB (42,684,026 字节)
适用于ST-6600WA / WXGA (1280 × 800像素)
60.98 MB (63,941,326 字节)
更新历史
[REV. 01] (2022/8/19)
- 支持了ST6000系列
- 更新了技术手册 5.2. Target HMI Devices
[REV. 00] (2017/12/20)
- 新
概述

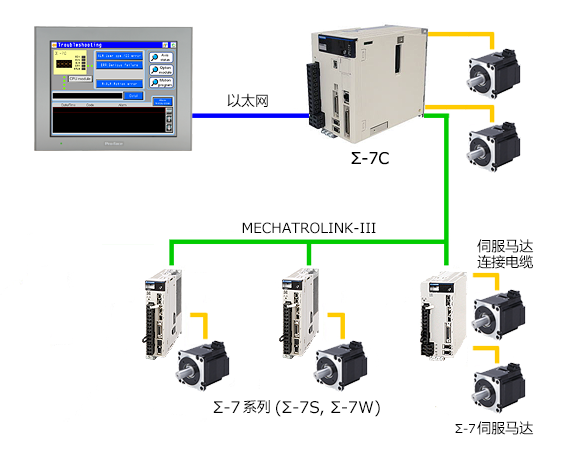

Pro-face人机界面连接安川電機的双轴伺服驱动器Σ-7C(内置控制器)的示例工程文件。使用此工程文件，可用于维护生产现场的伺服控制器。
