详情
支持的连接设备
| 制造商 | 产品名称 | 系列 | 型号 |
|---|---|---|---|
| YASKAWA Electric Corporation (安川電機有限公司) | 机器人控制器 | - | FS100 |
如需使用这些功能，请联系安川電機有限公司。
人机界面
| 系列 | 分辨率 | 示例型号*1 | 软件版本 |
|---|---|---|---|
| SP5000系列 SP5000X系列 | 640 x 480像素（VGA） | 主机模块：SP-5B10 显示模块：SP-5500TP | GP-Pro EX V4.03.000及以上版本 |
| 800 x 480像素（WVGA）*2 | 主机模块：SP-5B10 显示模块：SP-5400WA | GP-Pro EX V4.05.000及以上版本 | |
| GP4000系列 | 640 x 480像素（VGA） | GP-4501T | GP-Pro EX V3.01.203及以上版本 |
| 320 x 240像素（QVGA） | GP-4301T |
功能
- 可通过人机界面检查机器人控制器状态(例如：模式、运行状态)。
- 最多可连接8台控制器。
- 可实时监控I/O控制器的状态。
- 在人机界面上显示机械臂的运作。
- 实时显示机械臂的当前位置。
- 在人机界面上查看最新报警和历史报警的详细信息。
- 能立即显示变量和地址的值，易于监控。
- 提供了用于维护的预见性维护和CMOS备份画面功能。
Pro-face不担保此示例的运行不会中断或不会出错。
文件下载
适用于SP-5500TP / VGA(640*480)
5.33 MB (5,590,478 字节)
适用于SP-5400WA / WVGA(800*480)
7.16 MB (7,505,581 字节)
适用于GP-4501T / VGA(640*480)
5.25 MB (5,501,896 字节)
适用于GP-4301T / QVGA(320*240)
4.25 MB (4,455,988 字节)
更新历史
[Ver.1.00b] (2020/04/24)
更新了技术手册 4.2. Target HMI Devices
[Ver.1.00a] (2015/04/28)
支持SP5000系列
[Ver.1.00.02] (2013/10/04)
增加了实时变量监控画面
[Ver.1.00] (2012/11/20)
新
概述

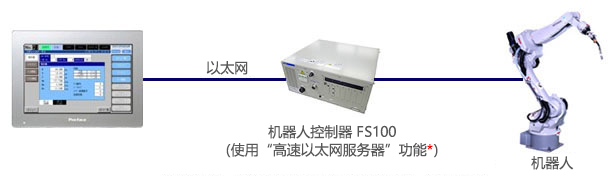

SP5000、SP5000X、GP4000系列可连接安川電機机器人控制器FS100，显示机器人的状态。
