GP4105G1D

產品基本資訊
顯示器規格
電源規格
環境規格
記憶體
介面規格
結構規格
產品尺寸

產品基本資訊

產品類型

HMI

系列

GP4100系列

顯示器尺寸

型號

GP4105G1D

全球碼

PFXGP4105G1D

產品主要特色

コンパクト3型 DC RS-232C モノクロ（緑/赤/橙）

顯示器規格

顯示類型

STN 單色 LCD

顯示尺寸

3.4型

解析度

200 x 80 像素

Dot pitch

0.4 x 0.4mm

有效可視面積

W79.985 x H31.985mm

顯示顏色

單色綠/紅/橘 (16階)

背光

綠色/紅色 LED (用戶無法自行更換。需更換時，請與您的代理商聯絡)^*1

背光使用年限

綠色50,000小時以上，紅色10,000小時以上(在25℃的環境下連續工作 - 亮度下降至原來的50%)

亮度控制

16 階 (可由觸控面板調整)

對比度調整

8 階 (使用觸控面板調整)

觸控面板類型

電阻式薄膜(類比)

觸控面板解析度

1,024 x 1,024

觸控面板使用年限

1百萬次以上

語言字型

日語、ASCII、簡體中文、繁體中文、韓語、俄語、泰語^*2

字元大小

標準字型：8 x 8、8 x 16、16 x 16 及 32 x 32 點字型，筆劃字形：6 至 80 點字型，影像字型：8 至 72 點字型

字型大小

標準字型: 寬度可達 8 倍；高度可達 8 倍。^*3

8 x 16 點

25 字 x 5 列

16 x 16 點

12 字 x 5 列

32 x 32 點

6 字 x 2 列

1不支援背光燒毀偵測功能。

2字型種類和字元編碼詳情請參閱GP-Pro EX參考手冊。

3可利用編輯軟體設定其他字型大小。

電源規格

輸入電壓

24Vdc

額定電壓

19.2 至 28.8 Vdc

允許的壓降

3 ms以下

耗電量

6 W以下

湧入電流

30 A以下

耐雜訊

雜訊電壓：1,000 Vp-p
脈衝寬度：1 µs
上升時間：1 ns
(雜訊模擬器測得)

耐壓特性

AC1,000V 20mA於1分鐘內(充電部端子與 FG 端子間)

絕緣電阻

500 Vdc, 10 MΩ 以上

環境規格

國際安全標準

周圍空氣溫度

0 至 50 °C [32 至 122 °F]^*1

儲存溫度

-20 至 60°C (-4 至 140°F)

環境濕度

10 至 90 % RH (濕球溫度: 最高39 °C [102.2 °F] - 非凝結環境)

儲存濕度

10 至 90 % RH (濕球溫度: 最高39 °C [102.2 °F] - 非凝結環境)

灰塵

0.1 mg/m³ (10^-7 oz/ft³) 以下 (非傳導等級)

汙染程度

適用於汙染程度 2 的環境

腐蝕性氣體

非腐蝕性氣體的環境

耐氣壓震動（高度範圍）

800 至 1,114 hPa (海平線上2,000 m [6,561 ft.]以下)

耐震動

JIS B 3502、IEC/EN61131-2準拠
5～9Hz 片振幅：3.5mm
9～150Hz 定加速度：9.8m/s²
X,Y,Z各方向 10サイクル（100分間）

耐衝擊

符合IEC/EN61131-2 規格，147 m/s²，X、Y、Z 方向3次

耐雜訊(快速暫態脈衝干擾)

電源ライン：2kV（IEC/EN61000-4-4）
COMポート：1kV（IEC/EN61000-4-4）

抗靜電放電力

接觸放電法：6 kV
空氣放電法: 8 kV (IEC/EN61000-4-2 第3級)

1如果使用環境溫度超過40°C一段時間，螢幕對比程度將會下降。

記憶體

應用記憶體

FLASH EPROM 2.2MB（作画プログラムおよびロジックプログラムの拡張を含む）^*1

資料備份

128 KB^*2

時鐘精確度

使用外部裝置的時鐘^*3

1使用者應用程式可用區域

2應用程式記憶體提供128KB作為資料備份用。詳情請參閱GP-Pro EX參考手冊。

3利用編輯軟體設定"時鐘更新"功能。詳情請參閱GP-Pro EX參考手冊中"Common"-"時鐘更新設定"章節。

介面規格

序列(COM1)

非同步傳輸: RS-232C, 資料長度: 7 或 8 bits, 同位元: None, Even 或 Odd, 停止位元: 1 或 2 bits, 傳輸速率: 2,400 bps 至 115,200 bps,接頭: 2組端子台9 pin

USB (Type A)

符合USB 2.0 (Type A) x 1
電源輸入電壓: 5 Vdc ±5 %
傳輸距離: 5 m [16.4 ft.]以下^*1

USB (mini-B)

符合USB 2.0 (mini-B) x 1, 傳輸距離: 5 m [16.4 ft]以下

1連接條碼機至GP時，請確認是以外部電源供電(如自我供電hub)。
若從GP供電，GP可能會重置，因為GP無法提供足夠的電力。

結構規格

接地

功能接地：接地電阻 100Ω、電線厚度 2mm² (AWG14)或以上，或符合當地國家標準(同樣適用於 FG 及 SG 端子)。

冷卻方法

自然氣流

結構規格

IP65f NEMA #250 TYPE 4X/13 (裝入外殼時在前面板上)^*1

安裝方式

面板安裝 (panel mounting)

外部尺寸

W116.5 x H77.5 x D28mm

開孔尺寸

W105 x H66 mm [W4.13 x H2.60 in.]
面板厚度: 1 至 5 mm [0.04 至 0.2 in.]^*2

重量

0.2 kg以下

1當此產品之正面適當地安裝於外殼內時，已依據上述規格表內所列之條件測試。即使此產品的耐受度符合上列標準，不會造成影響的油仍有可能傷害此產品。此情形會發生在有油霧的場所或低黏性油料長期附著在此產品上時。如果此產品正面的保護膜被撕開，極可能造成油霧的侵入，建議另備保護措施。除此之外，現場若有未許可油品存在，極可能造成前面板塑膠蓋變形或腐蝕。因此，安裝此產品前，請先確認操作場所的環境條件。若安裝墊片已長時間使用，或此產品及其墊片從面板移除，則原有的保護程度將無法保持。若要維持原有的保護程度，請定期更換安裝墊片。

2尺寸誤差值在 +1/-0 mm (+0.04/-0 in.)，R角誤差值低於 R3 (R0.12 in.)。即使安裝外殼厚度在"開孔尺寸"的建議範圍內，由於外殼材質、尺寸、和產品安裝處的不同，外殼仍有可能彎曲。要避免彎曲，請強化安裝面。

產品尺寸

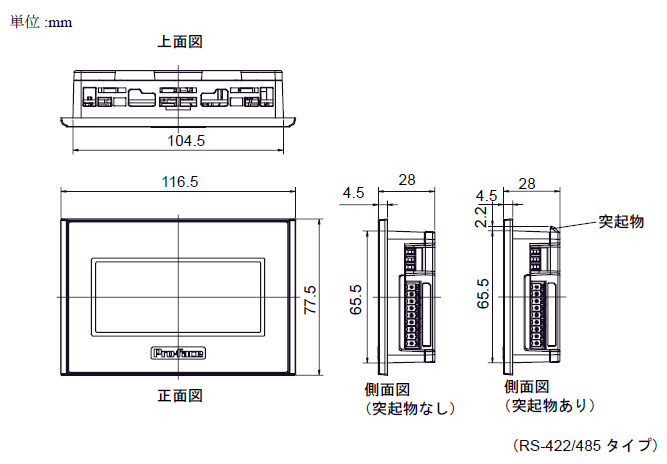

外部尺寸

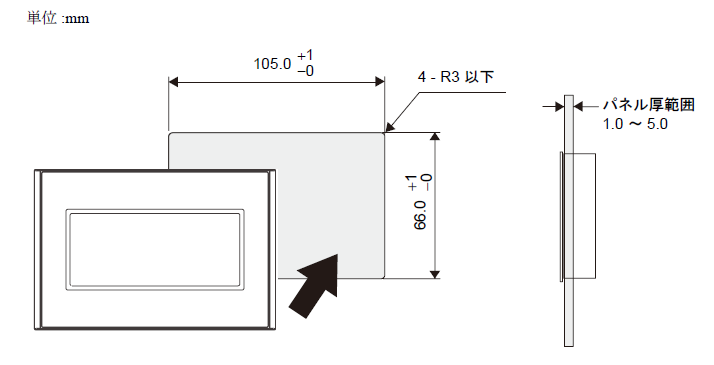

開孔尺寸

包含接線的外部尺寸
