PFXPS2GNAD4xxxxx00 (PS-5701W, Atom model)

產品基本資訊
工業電腦規格
顯示器規格
電源規格
環境規格
介面規格
結構規格
產品尺寸

產品基本資訊

產品類型

工業電腦(IPC)

系列

PS5000 Series

顯示器尺寸

15"寬螢幕

型號

PFXPS2GNAD4xxxxx00

全球碼

PFXPS2GNAD4xxxxx00

產品主要特色

15" 寬螢幕輕薄型 (Atom)

工業電腦規格

支援的作業系統

Windows 7 Ultimate (64 bit)
Windows Embedded Standard 7 (32 bit/64 bit) MUI^*1

CPU

Intel Atom E3827 1.75 GHz

主記憶體

4 GB, DDR3L 1600 MHz, SO-DIMM SDRAM

Storage Memory

HDD (500GB / 1TB) / SSD (256GB) x 2, CFast (16GB / 32GB) x 1

圖像加速器

Intel HD Graphics

視訊記憶體

最高 2 GB，共用系統記憶體

顯示器類型

FWXGA TFT (1,366 x 768 像素)

1Windows 10 IoT Enterprise 2016 LTSB 不支援 UWF (整合寫入篩選器)。

顯示器規格

顯示尺寸

15.6"寬螢幕

顯示顏色

1670萬色

背光燈

LED

背光燈使用年限

50,000 hrs. at 25 °C [77 °F]

亮度控制

無段式調整

觸控面板類型

投射式電容

觸控面板解析度

4,096 x 4,096

電源規格

輸入電壓

AC: 100 to 240 Vac
DC: 24 Vdc

耗電量

18 W (最大30 W)

湧入電流

7.5 A

環境規格

國際安全標準

周圍空氣溫度

SSD/Cfast 運轉中: 0 至 55 ℃ [32 至 131 ℉]
HDD 運轉中: 0 至 45 ℃ [32 至 113 ℉]

儲存溫度

-20 至 60°C (-4 至 140°F)

環境濕度

10 至 95 % RH (濕球溫度: 最高40 °C [104 °F] - 非凝結環境)

儲存濕度

10 至 95 % RH (濕球溫度: 最高40 °C [104 °F]- 非凝結環境)

汙染程度

適用於汙染程度 2 的環境

耐氣壓震動（高度範圍）

最高2,000 m [6,561 ft.]

耐震動

選配SSD 或 CF 卡的機種: 5 至 500 Hz: 2 Grms
選配HDD的機種: 5 至 500 Hz: 1 Grms

耐衝擊

IEC 60068-2-27 Ea test

電磁兼容性(EMC)

高頻干擾的防護
電磁輻射A類

介面規格

序列(COM1)

RS-232C (D-Sub 9-pin, 公頭)

序列(COM2)

RS-232C/422/485 (D-Sub 9-pin, 公頭)

USB Type A

符合USB 3.0 (Type A) x 1
符合USB 2.0 (Type A) x 1

乙太網路(LAN1)

10/100/1000 Mbit/s (RJ-45孔)

乙太網路(LAN2)

10/100/1000 Mbit/s (RJ-45孔)

序列 ATA

CFast x 1
HDD / SSD x 1^*1

內部擴充

Mini PCIe x 1 (1.2版)

1安裝 HDD/SSD 時，需購買獨立販售的選配磁碟介面卡裝置 (PFXZPBADHDD2)。

結構規格

冷卻方法

被動式散熱器

結構規格

IP66 front side of display

安裝方式

面板安裝(panel mounting)、VESA臂裝

外部尺寸

W419.7 x H269 x D61.9 mm [W16.52 x H10.59 x D2.44 in.]

開孔尺寸

W412.4 x H261.7 mm [W16.24 x H10.30 in.]

重量

3.9 kg

產品尺寸

外部尺寸

面板開口尺寸

A	B	C	R
412.4 ±0.7 mm (16.24 ±0.03 in.)	261.7 ±0.4 mm (10.30 ±0.02 in.)	2 至 6 mm (0.08 至 0.23 in.)	5 mm (0.20 in.)

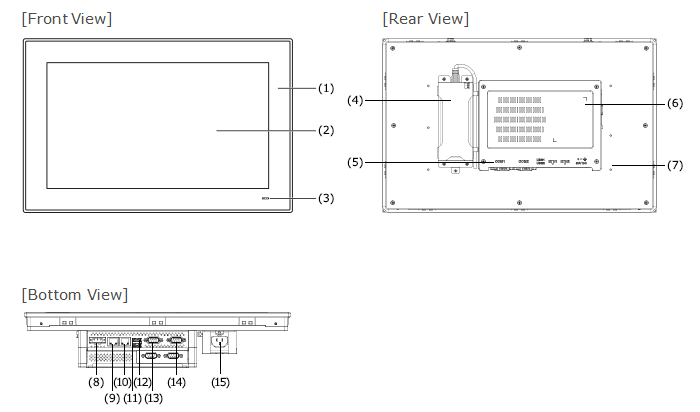

外部尺寸 (含隨附纜線)/說明

說明

(1) 面板 (2) 多點觸控面板 (3) 狀態指示燈 (4) 選配 AC 電源 (5) 輕薄型面板介面 (6) Mini PCIe 卡及 HDD/SSD 硬碟護蓋 (7) 面板 (8) DC 電源接頭 (9) Eth2 (10/100/1000 Mbit/s) (10) Eth1 (10/100/1000 Mbit/s) (11) USB2 (USB 3.0) (12) USB1 (USB 2.0) (13) COM2 RS-232/422/485 連接埠 (14) COM1 RS-232 連接埠 (15) 選配 AC 電源
