Vue d'ensemble du produit
Le STC6000 est doté d'une IHM hybride équipée d'une fonction de contrôle. La combinaison de la fonctionnalité PLC intégrée avec une interface opérateur dans un seul appareil permet un gain de place et une efficacité d'ingénierie inégalés.
| Digital output sink type | Digital output source type | ||
|---|---|---|---|
| STC-6300TA | |||
| Model No | PFXSTC6300TADDKE | PFXSTC6300TADDCE | |
| Display | 5.7” (VGA) / 262K colors / Resistive film (analog) | ||
| Interface | RS-232C/422/485 (D-Sub 9 pin) x 1 Ethernet1 IEEE802.3i / IEEE802.3u, 10BASE-T / 100BASE-TX x 1 USB host type A x 1, USB device Micro B x 1 DIO interface x 1, Expansion module interface x 1 | ||
| Built-in I/O | DIO: Inputs: 16 / Outputs: 16 High-Speed Counter / Pulse Catch Input: Single phase (4-point) / 2 phase (1-point or 2-point) Pulse / PWM Output: 4-point | ||
| External I/O | Rear mounting: Modicon TM3 Module: Max 2 units Extension mounting: Modicon TM3 Module: Max 3 units *Required Transmitter(TM3XTRA1) and Receiver(TM3XREC1) <Supported Modicon TM3 Module> | ||
| Details | Specifications | ||
Cas d'usage
Machine à laver industrielle
Contrôlez la vitesse du convoyeur via un moteur pas à pas. Connexion directe à un régulateur de température par communication série pour fournir des informations détaillées à l'opérateur.
Sortie d'impulsion 65 kHz (fonction intégrée)
Machine d'emballage
Créez des applications simples en boucle fermée en recevant les impulsions du codeur et en contrôlant un moteur.
Compteur haute vitesse 100 kHz (fonction intégrée)
Contrôle du chauffage, de la ventilation et de la climatisation
Contrôle précis de la température et du débit grâce à l'E/S analogique et à un algorithme PID robuste. La gestion des recettes permet aux utilisateurs de sélectionner différents profils pour plus de flexibilité.
Entrée / sortie analogique (Module TM3)
Logistique
S'adapter à l'évolution des systèmes en ajoutant des modules d'extension d'E/S TM3. La flexibilité est inégalée grâce au fonctionnement direct ou en réseau, ainsi qu'à une large offre prenant en charge différents types de fonctions.
Module d'expansion DIO (Module TM3)
Caractéristiques

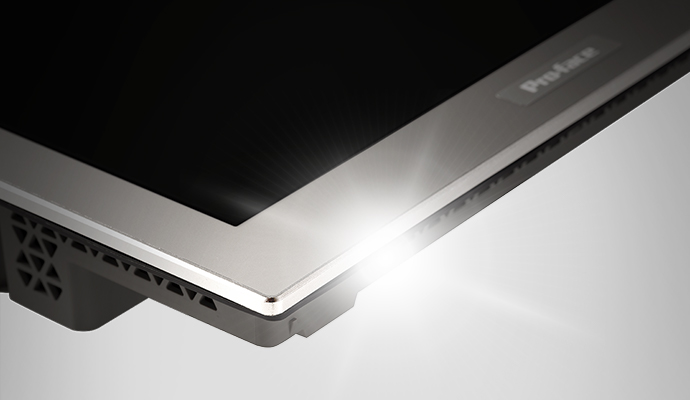

Elégant
Nous avons conçu une IHM de qualité supérieure qui améliore l'opérabilité et optimise les opérations et les informations sur la machine. Le STC6000 est doté d'un design sophistiqué qui transforme l'attrait des machines simples.
Simplicité et efficacité

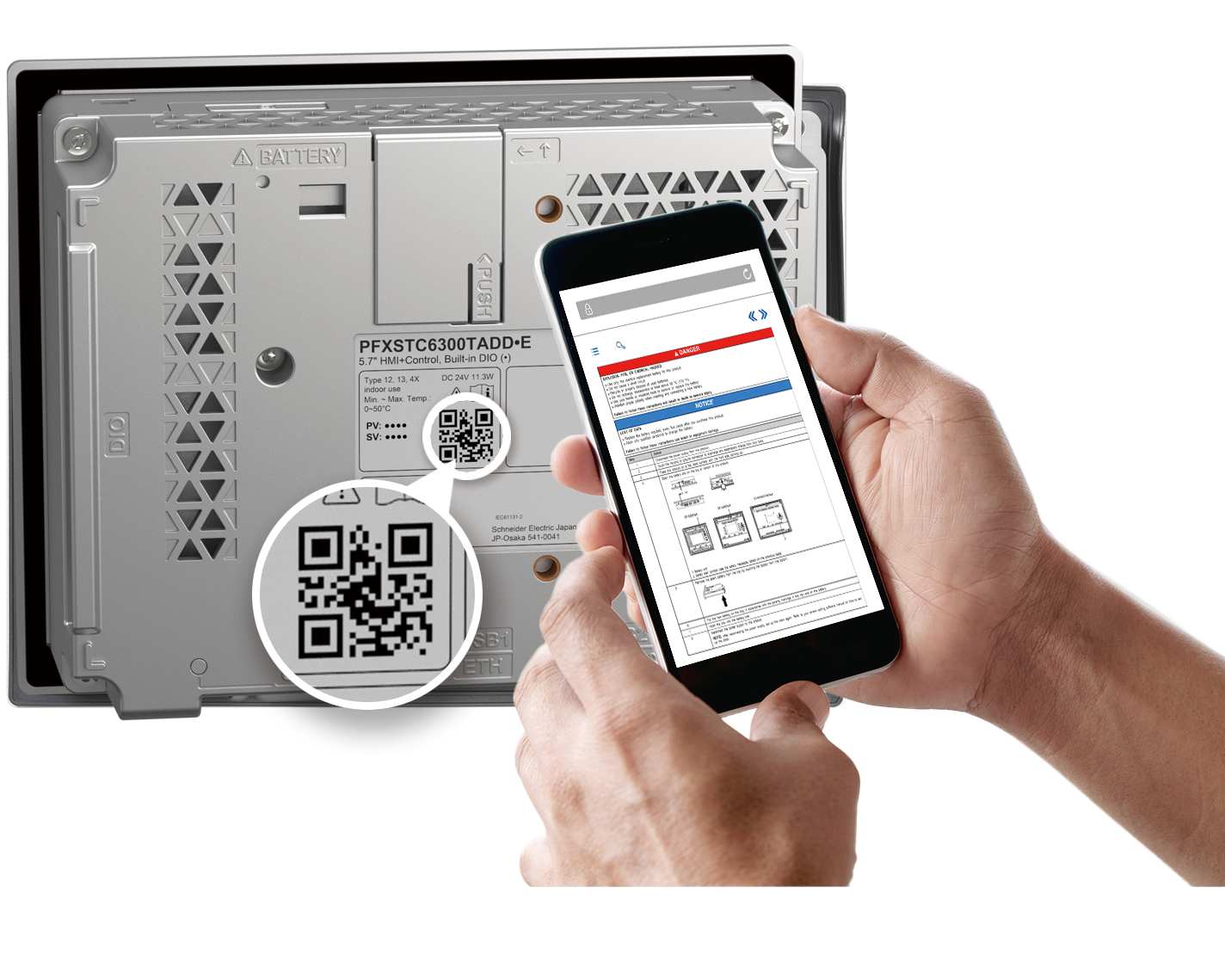

La conception simple et les interfaces faciles d'accès contribuent à accroître la productivité et l'efficacité. De l'installation à l'exploitation et à la maintenance, il est toujours pratique.
Connecté et sécurisé
Une connectivité élevée avec des interfaces riches et des protocoles conviviaux vous permet de connecter facilement divers appareils. Support solide pour l'intégration OT - IT et la télémaintenance.
*Le Pro-Sever EX sera pris en charge ultérieurement.
