[아즈빌(구:야마타케코퍼레이션)] 버너 컨트롤러 BC-R35 시리즈

요약

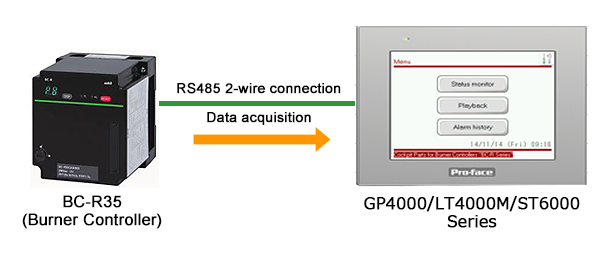

아즈빌(구:야마타케코퍼레이션)에서 제작한 버너 컨트롤러 BC-R35 Series(Time-limited pilot)를 GP4000/LT4000M/ST6000 Series와 연결할 수 있으며, BC-R35 Series를 모니터링 도구(Time-limited pilot)로 사용할 수 있습니다.

세부사항

지원되는 연결 장치

제조사	지원 모델
아즈빌	버너 컨트롤러 BC-R35 시리즈

대상 HMI

시리즈	해상도	샘플 프로젝트 파일의 표시 단위 유형	화면 편집기
GP4000 시리즈	320 x 240 dot (QVGA)	GP-4201T GP-4301T^*1	GP-Pro EX Ver. 4.00.000 or later
LT4000M 시리즈^*1	320 x 240 dot (QVGA)	LT-4201TM LT-4301TM^*1	GP-Pro EX Ver. 4.00.000 or later
ST6000 Series	640 x 480 dot (VGA)	ST-6300T	GP-Pro EX Ver. 4.09.500 or later
ST6000 Series	800 x 480 dot (WVGA)	ST-6400WA	GP-Pro EX Ver. 4.09.500 or later

*1 GP-4301T는 이 연결 장치 샘플을 지원합니다.

우리는 이 샘플의 작동이 중단되지 않거나 오류가 없다는 것을 보장하지 않습니다.

특징

BC-R35의 동작 상태 및 입출력 상태를 실시간으로 확인할 수 있는 상태 모니터링 화면.
잠금이 발생하기 전과 후의 상태 변화를 표시하는 재생 표시 기능(잠금이 발생하기 8초 전, 잠금이 발생한 후 1.9초 후).
재생 중의 데이터를 CSV 파일로 출력하는 CSV 파일 저장 기능.
범용 알람 이력 표시 및 BC-R 알람을 상세하게 표시하는 알람 이력 화면.
BC-R 상세 알람 자동 수집 및 재생 표시용 데이터 수집(HMI 기기에 16회분 데이터가 누적됨)

설치 방법

이 다운로드 파일은 자동 압축 해제 파일입니다.
파일을 두 번 클릭하여 샘플 파일과 설명 자료의 PDF 파일을 엽니다.

사용 약관/ 주의 사항

당사의 다운로드 서비스를 이용하시기 전에 아래의 이용 약관에 동의해 주시기 바랍니다.
모든 파일을 다운로드하는 것은 사용 조건에 동의한다는 것을 의미합니다.
이용약관

파일 다운로드

GP4000 / LT4000M Series

connection_gplt4000_q_azbil_bcr_e_rev01.exe

1.90 MB (1,992,208 바이트)

ST-6300T

connection_st6300_v_bcr_ml_Rev00.zip

3.98 MB (4,170,300 바이트)

ST-6400WA

connection_st6400_wv_bcr_ml_Rev00.zip

4.04 MB (4,234,308 바이트)
