스마트 시각화는 어느 장소에서나 더 효율적입니다.

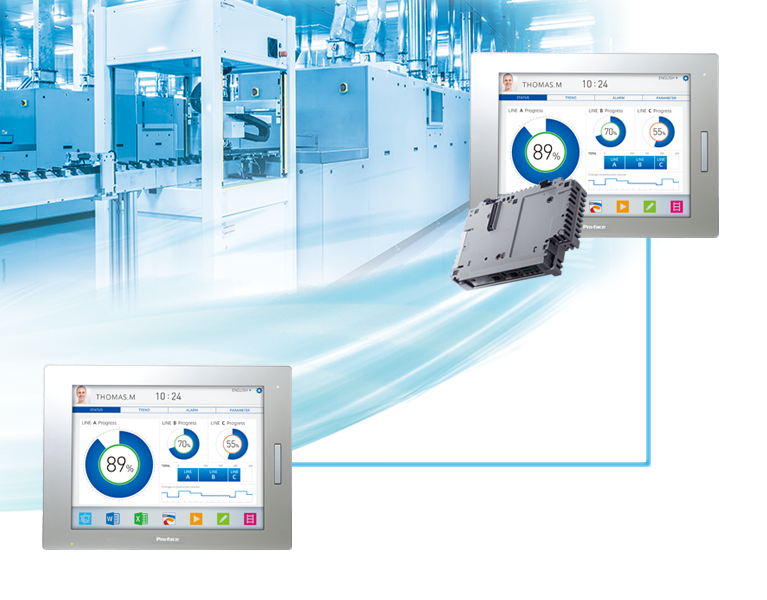

산업용 환경에 적합한 이더넷 연결형 플랫 패널
LAN케이블 하나로 멀리 떨어진 장소에 설치 가능
제조 · 생산 환경에 매우 적합하며, 신뢰성이 높고 설치가 간단합니다.
디스플레이 모드 선택
복제 또는 확장 디스플레이 모드와 호환됩니다. 각 패널에 대한 독립적인 모니터링 및 작동이 가능합니다.
터치 입력의 독점적 제어
* 이 독점적인 제어의 사용은 특정 호스트 시스템으로 제한됩니다.
열악한 환경에서 걱정없이 작업! "코팅 모델" 은 부식 방지 기능이 뛰어납니다!
SP5000시리즈 디스플레이 모듈의 코팅 모델로서 코팅되지 않은 제품에 비해, 열악한 환경에서 사용할 수 있도록 제품 수명이 연장되으며, 내 부식성도 향상되었습니다.
(Model No.: PFXZCDADEXR1FC0)
SP5000시리즈 디스플레이 모듈 모델리스트
시스템 설정
* MDA: Multi Display Adapter (Model No. PFXZCDADEXR1, Coated Model No.: PFXZCDADEXR1FC0)
사양
전기적 사양
| 모델 | PFXZCDADEXR1 | |
|---|---|---|
| 전원 공급 장치 | 정격 입력 전압 | 12Vdc (디스플레이 모듈이 제공) |
| 전력 소비 | 8W 이하 | |
환경 사양
| 모델 | PFXZCDADEXR1 | |
|---|---|---|
| 물리적 환경 | 주변 공기 온도 | 0 ~ 60 °C (32~140 °F) |
| 주변 공기 및 보관 습도 | 10 ~ 90% RH (비응축 습구 온도 39 °C [102.2 °F] 이하) | |
| 먼지 | 0.1 mg/m3 (10-7 oz/ft3) 이하 (비전도 레벨) | |
| 오염 지수 | 오염 지수 2 환경에서 사용 | |
| 부식성 가스 | 부식성 가스 없음 | |
| 기압 (조작 고도) | 800 ~ 1,114 hPa (2,000 m [6,561 ft] 이하) | |
| 기계적 환경 | 내진동 | IEC/EN 61131-2 준수 5 ~ 9 Hz 단일 진폭 3.5 mm (0.14 in) 9 ~ 150 Hz 고정 가속도: 9.8 m/s2 X, Y, Z 방향으로 10 사이클 (약 100분) |
| 내충격 | IEC/EN 61131-2 준수 147 m/s2, X, Y, Z 방향으로 3회 | |
| 전기 환경 | 소음 예방 | 소음 전압 : 1,000 Vp-p 펄스 지속 시간 : 1 μs 상승 시간 : 1 ns (소음 시뮬레이터를 통해) |
| 정전기 방전 내성 | 접촉 방전 방식 : 6 kV (IEC/EN 61000-4-2 레벨 3) | |
구조적 사양
| 모델 | PFXZCDADEXR1 |
|---|---|
| 냉각 방식 | 자연 공기 순환 |
| 외형 치수 (W x H x D) | 188 x 131 x 35 mm（7.4 x 5.16 x 1.38 in.） |
| 중량 | 800 g (1.76 lb) 이하 |
SP5000 시리즈 디스플레이 모듈 사양
| 디스플레이 타입 | 제품명 | 모델명 | 디스플레이 사이즈 | 터치 패널 타입 | 상세 |
|---|---|---|---|---|---|
| 프리미엄 | SP-5800WC | PFXSP5800WCD | 19" Wide (FWXGA) | 투영형 (멀티 터치) |  |
| SP-5700WC | PFXSP5700WCD | 15" Wide (FWXGA) | | ||
| SP-5700TP | PFXSP5700TPD | 15" (XGA) | 아날로그 저항 필름 (멀티 터치) | | |
| SP-5660TP | PFXSP5660TPD | 12" (XGA) | | ||
| SP-5600TP | PFXSP5600TPD | 12" (XGA) | | ||
| SP-5500TP | PFXSP5500TPD | 10" (SVGA) | | ||
| 어드밴스드 | SP-5600TA | PFXSP5600TAD | 12" (XGA) | 아날로그 저항 필름 | |
| SP-5600WA | PFXSP5600WAD | 12" Wide (WXGA) | | ||
| SP-5500WA | PFXSP5500WAD | 10" Wide (WXGA) | | ||
| SP-5400WA | PFXSP5400WAD | 7" Wide (WVGA) | |
- 주의
-
멀티 디스플레이 어댑터를 사용하여 시스템을 안정적으로 작동하려면 다음 작업을 수행하는 것이 좋습니다:전원 투입 시:
- 호스트 터미널과 각 멀티 디스플레이 어댑터를 동시에 (공통 전원 공급 장치를 사용하여) 켭니다.
- 또는, 모든 다중 디스플레이 어댑터를 켜고 대기 화면이 나타나면 호스트 터미널을 켜십시오.
- 호스트 어댑터를 끈 후, 멀티 디스플레이 어댑터를 켜거나 끄고, LAN 케이블을 연결하거나 분리하십시오.
