[아즈빌 코퍼레이션(구: 야마타케 코퍼레이션)] 네트워크 계측 모듈 모델 NX 시리즈

요약

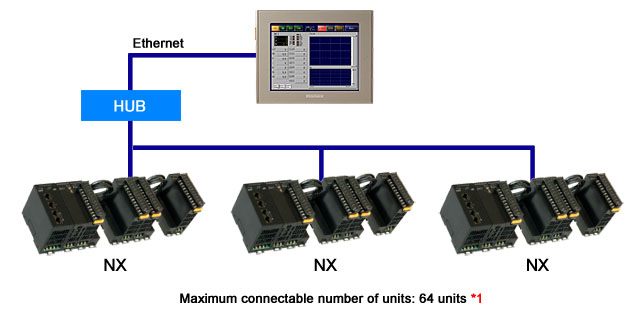

아즈빌 코퍼레이션(구: 야마타케 코퍼레이션)에서 제조한 컨트롤러 모듈 NX 시리즈인 네트워크 계측 모듈을 GP4000/LT4000 시리즈와 연결하여 멀티채널 감시 및 기타 여러 기능을 사용할 수 있습니다.

세부사항

지원되는 연결장치

대상 HMI

특징

• CH 모니터 A
  디스플레이를 최소화하기 위해 컴팩트한 부품으로 제공됩니다. 여러 채널의 일괄 모니터링에 사용합니다.
• CH 모니터 B
  이 구성 요소를 사용하면 여러 모니터 기능 외에도 SP 설정을 편집할 수 있습니다.
• CH 매개변수 설정 A
  설정 기능에는 PV, SP 및 MV 값 모니터, LSP, 수동 MV, PID, OL/OH 및 세 가지 모드(실행/준비, 자동/수동, AToff/ATON)가 포함됩니다. 이 기능을 사용하여 매개 변수를 쉽게 설정할 수 있습니다.
• CH 설정/추세
  설정 기능에는 PV, SP 및 MV(MV는 대형형에만 제공됨) 값 모니터, 추세 그래프 표시, 알람 모니터, LSP, 수동 MV, PID, OL/OH, 세 가지 모드(실행/준비, 자동/수동, AToff/ATON) 및 네 가지 이벤트 값이 포함됩니다. 추세 그래프를 보면서 매개 변수를 설정할 수 있습니다.
• 알람 모니터링
  활성화된 모든 알람을 목록에 표시합니다. 알람의 원인에 대한 세부 정보와 문제 해결 정보를 함께 표시하면 다운타임을 줄일 수 있습니다.
• 알람 기록
  활성화된 알람과 함께 이미 클리어된 알람의 내역이 목록에 표시됩니다. 표시 색상은 오류의 심각도에 따라 다릅니다. 알람의 원인에 대한 세부 정보와 문제 해결 정보를 표시함으로써 다운타임을 줄일 수 있습니다.

설치 방법

이 다운로드 파일은 자동 압축 해제 파일입니다.
파일을 두 번 클릭하면 샘플 파일과 설명 자료의 PDF 파일이 열립니다.
