PFXGP4201TADW

제품 기본 정보
Replacement option 1
디스플레이 표시 사양
전기 사양
환경 사양
메모리
인터페이스 사양
설치 사양
외관도

제품 기본 정보

제품 카테고리

HMI

시리즈

GP4000 시리즈

화면 사이즈

모델

PFXGP4201TADW

글로벌 코드

PFXGP4201TADW

제품 특징

3" DC Analog

End of sales

2025.06.30

End of repair

2030.06.30

Repair Service Remark

Replacement option 1

Replacement code 1

PFXST6200WADE

Replacement code 1 comment

ST6000 시리즈
직류 전원
TFT 색상 LCD
Panel cut-out size same
디스플레이 해상도가 다름
Blink function is not supported
For more details, refer to the ""Replacement Guidebook"".

디스플레이 표시 사양

디스플레이 타입

TFT Color LCD

표시 사이즈

3.5"

화면 해상도

320 x 240 pixels (QVGA)

유효 표시 사이즈

W70.56 x H52.92 mm [W2.78 x H2.08 in.]

표시 색상

65,536 colors (No blink) / 16,384 colors (Blink)

백라이트

White LED (Not user replaceable. When replacement is required, contact your local distributor.)

백라이트 수명

50,000 hrs. or more (each in continuous operation at 25 °C [77 °F] before backlight brightness decreases to 50%)

조도 조정

8 Levels (Adjusted with touch panel or software)

터치 패널 방식

Resistive Film (analog)

터치 패널 해상도

1,024 x 1,024

터치 패널 수명

1,000,000 times or more

표시 언어 종류

Japanese: 6,962 (JIS Standards 1 & 2) (including 607 non-kanji characters), ANK: 158 (Korean, Traditional Chinese, Simplified Chinese, Thai and Cyrillic can be added from the font setting of the screen editor. )

표시 문자 사이즈

Standard font: 8 x 8, 8 x 16, 16 x 16 and 32 x 32 pixel fonts, Stroke font: 6 to 127 pixel fonts, Image font: 8 to 72 pixel fonts

표시 문자 확대율

Standard font: Width can be expanded up to 8 times. Height can be expanded up to 8 times.^*1

8 x 8 dots

40 char. x 30 rows

8 x 16 dots

40 char. x 15 rows

16 x 16 dots

20 char. x 15 rows

32 x 32 dots

10 char. x 7 rows

1문자 확대율은 소프트웨어에 따라 상기 이외의 설정이 가능한 경우가 있습니다.

전기 사양

정격 전압

24 Vdc

허용 전압 범위

19.2 to 28.8 Vdc

순간 정전 허용 시간 범위

2 ms or less

소비전력

9.6 W or less

돌입 전류

30 A or less

내소음성

Noise Voltage : 1,000 Vp-p
Pulse Duration : 1 µs
Rise Time : 1 ns
(via noise simulator)

절연내력

1,000 Vac, 20 mA for 1 minute (between power terminal and FG terminals)

절연저항

500 Vdc, 10 MΩ or more (between power terminal and FG terminals)

환경 사양

해외 안전 규격

사용 환경 온도

0 to 50 °C [32 to 122 °F]

보관 온도

-20 to +60 °C [-4 to 140 °F]

사용 환경 습도

10 to 90 % RH (Wet bulb temperature: 39 °C [102.2 °F] max. - no condensation)

보관 습도

10 to 90 % RH (Wet bulb temperature: 39 °C [102.2 °F] max. - no condensation)

먼지

0.1 mg/m³ (10^-7 oz/ft³) or less (non-conductive levels)

오염도

For use in Pollution Degree 2 environment

부식성 가스

Free of corrosive gases

대기압 (사용 고도)

800 to 1,114 hPa (2,000 m [6,561 ft.] above sea level or less)

내진동

IEC/EN 61131-2 compliant
5 to 9 Hz single amplitude 3.5 mm [0.14 in.]
9 to 150 Hz fixed acceleration: 9.8 m/s²
X, Y, Z directions for 10 cycles (approx. 100 min.)

내충격성

IEC/EN 61131-2 compliant 147 m/s², X, Y, Z directions for 3 times

내정전기방전

Contact Discharge Method: 6 kV (IEC/EN61000-4-2 Level 3)

메모리

어플리케이션 메모리

When using GP-Pro EX:
- Media: FLASH EPROM
- Screen Area: 8MB *Use the screen area when the user font area's capacity is exceeded - for example, when an image font or a picture font is used.
- User Font Area: 8MB
- Logic Program Area: 132KB (Equivalent to 15,000 steps) *Up to 60,000 steps can be converted in software. However, this reduces application memory capacity (for screen data) by 1 MB.
- Free Space: None

Removable System: No

데이터 백업

When using GP-Pro EX:
- Screen Area: SRAM 128KB
- Variable Area: None

Battery: Rechargeable battery / Secondary battery for clock data backup

시계 정확도

±65 sec./month (deviation at room temperature and power is OFF)^*1

1온도차 혹은 사용 기간에 의해서, -380～+90초/월 의 오차가 발생할 수 있습니다. 시계의 오차가 문제가 될 수 있는 환경에서 사용하시는 경우, 정기적으로 정확한 시간을 설정하여 주십시오.

인터페이스 사양

시리얼 (COM1)

RS-232C, 비동기식, 데이터 길이 : 7/8비트, 스톱비트 : 1/2비트, 패리티: 없음/홀수/짝수, 전송 속도 : 2,400bps～115.2kbps, 커넥터 : D-Sub 9핀 플러그

시리얼 (COM2)

비동기식, RS-422/485, 데이터 길이 : 7/8 비트, 패리티 : 없음/홀수/짝수, 스톱 비트 : 1/2 비트, 전송 속도 : 2,400 ~ 115,200 bps, 187,500 bps (MPI), 커넥터 : D-Sub9 (플러그)

USB (Type A)

Conforms to USB 2.0 (Type A) x 1
Power supply voltage: 5 Vdc ±5 %
Output Current: 500 mA or less
Communication distance: 5 m [16.4 ft.] or less

USB (mini-B)

Conforms to USB 2.0 (mini-B) x 1, Communication Distance: 5 m [16.4 ft] or less

설치 사양

접지

Functional grounding: Grounding resistance of 100 Ω, 2mm² (AWG 14) or thicker wire, or your country's applicable standard. (Same for FG and SG terminals)

냉각 방법

Natural air circulation

보호 구조

IP65f NEMA #250 TYPE 4X/13 (on the front panel when properly installed in an enclosure)^*1

외관 사이즈

W132 x H106 x D42 mm [W5.2 x H4.17 x D1.65 in.]

패널컷 사이즈

W118.5 x H92.5 mm [W4.67 x H3.64 in.]
Panel thickness area: 1.6 to 5 mm [0.06 to 0.2 in.]^*2

질량

0.4 kg [0.88 lb] or less

1본 제품을 패널에 설치했을 경우, 전면부에 대한 보호 구조입니다. 지정된 시험 조건에서 적합성을 확인하고 있습니다만, 어떠한 환경에서도 규격이 만족되는 것은 아닙니다. 특히 시험에 규정되어 있는 기름일지라도, 오랜 기간동안 분무되는 환경에 제품이 노출되었을 경우, 혹은 극단적으로 점도가 낮은 절삭유에 노출되었을 경우 등에는, 전면부의 시트가 벗겨짐에 따라 기름의 유입이 발생될 가능성이 있습니다. 이러한 경우에는 별도 대책이 필요하게 됩니다.
또한, 규정 외의 기름에 대해서도 동일하게, 유입 혹은 플라스틱의 변형과 같은 이상이 발생할 수 있습니다. 본 제품을 사용하기 전, 미리 사용 환경을 확인하여 주시기 바랍니다.
또한, 장시간 사용한 방적 가스켓 (고무 패킹) 혹은 한번 패널 조립 시 사용한 방적 가스켓 (패킹)은 상처가 나거나, 오염되어 충분한 보호 효과를 내지 못할 수 있습니다. 안정된 보호 효과를 위해, 방적 가스켓을 정기적으로 교체하여 주시기 바랍니다.

2사이즈 공차는 +1/-0mm, 각도 R은 R3이하입니다.
패널 두께 범위에 맞추더라도, 패널의 재질, 크기에 의하여 본 제품 혹은 접속 기기의 설치 위치에 따라서 패널이 뒤집힐 가능성이 있습니다. 패널의 낙하를 방지하기 위해, 보강판을 덧대는 것이 좋습니다.

외관도

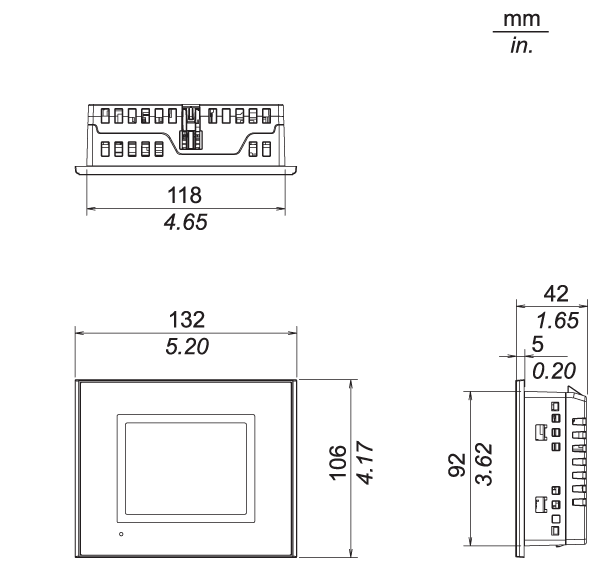

외관 사이즈

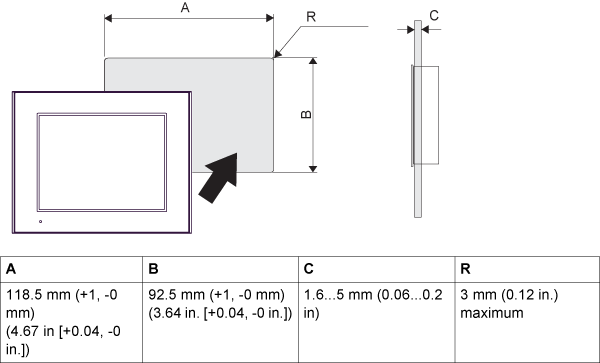

패널컷 사이즈

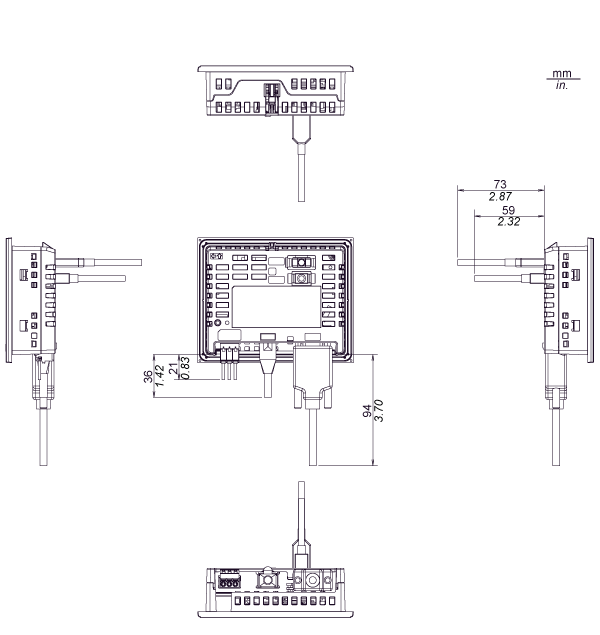

케이블 장착시 외관도
