PFXSP5400WAD

제품 기본 정보
디스플레이 표시 사양
전기 사양
환경 사양
설치 사양
외관도

제품 기본 정보

제품 카테고리

HMI

시리즈

SP5000 시리즈

화면 사이즈

7" Wide

모델

PFXSP5400WAD

글로벌 코드

PFXSP5400WAD

제품 특징

7" Wide DC (Advanced Display)

디스플레이 표시 사양

디스플레이 타입

TFT Color LCD

표시 사이즈

7.0"

화면 해상도

800 x 480 pixels (WVGA)

오토 스케일

없음

유효 표시 사이즈

W154.08 x H95.92 mm [W6.06 x H3.78 in.]

표시 색상

262,144 colors

백라이트

White LED (Not user replaceable. When replacement is required, contact your local distributor.)

백라이트 수명

50,000 hrs. or more (each in continuous operation at 25 °C [77 °F] before backlight brightness decreases to 50%)

조도 조정

0 to 100 (Adjusted with touch panel or software)

조도 센서

없음

터치 패널 방식

Resistive Film (analog)

터치 패널 해상도

1,024 x 1,024

터치 패널 수명

1,000,000 times or more

전기 사양

정격 전압

12 to 24 Vdc

허용 전압 범위

10.8 to 28.8 Vdc

순간 정전 허용 시간 범위

12 Vdc: 1.25 ms or less
24 Vdc: 5 ms or less

소비전력

Max. 6.5 W
Backlight adjusted (20%) : 4 W or less
Backlight OFF (Stand-by mode): 2 W or less^*1

돌입 전류

30 A or less

내소음성

Noise Voltage : 1,000 Vp-p
Pulse Duration : 1 µs
Rise Time : 1 ns
(via noise simulator)

절연내력

1,000 Vac, 20 mA for 1 minute (between power terminal and FG terminals)

절연저항

500 Vdc, 10 MΩ or more (between power terminal and FG terminals)

1디스플레이 모듈의 소비 전력

환경 사양

해외 안전 규격

사용 환경 온도

0 to 60 °C [32 to 140 °F]

보관 온도

-20 to +60 °C [-4 to 140 °F]

사용 환경 습도

10 to 90 % RH (Wet bulb temperature: 39 °C [102.2 °F] max. - no condensation)

보관 습도

10 to 90 % RH (Wet bulb temperature: 39 °C [102.2 °F] max. - no condensation)

먼지

0.1 mg/m³ (10^-7 oz/ft³) or less (non-conductive levels)

오염도

For use in Pollution Degree 2 environment

부식성 가스

Free of corrosive gases

대기압 (사용 고도)

800 to 1,114 hPa (2,000 m [6,561 ft.] above sea level or less)

내진동

IEC/EN 61131-2 compliant
5 to 9 Hz single amplitude 3.5 mm [0.14 in.]
9 to 150 Hz fixed acceleration: 9.8 m/s²
X, Y, Z directions for 10 cycles (approx. 100 min.)

내충격성

IEC/EN 61131-2 compliant 147 m/s², X, Y, Z directions for 3 times

내정전기방전

Contact Discharge Method: 6 kV
Air Discharge Method: 8 kV
(IEC/EN61000-4-2 Level 3)

설치 사양

접지

Functional grounding: Grounding resistance of 100 Ω, 2 mm² (AWG 14) or thicker wire, or your country’s applicable standard (same for FG and SG terminals).

냉각 방법

Natural air circulation

보호 구조

IP66F, IP67F, Type 4X (indoor use only)/13^*1

외관 사이즈

W203.6 x H148.6 x D36 mm [W8.02 x H5.85 x D1.42 in.]

패널컷 사이즈

W190 x H135 mm [W7.48 x H5.31 in.]
Panel thickness area: 1.6 to 5 mm [0.06 to 0.2 in.]^*2

질량

1.2 kg [2.65 lb] or less^*3

1본 제품을 패널에 설치했을 경우, 전면부에 대한 보호 구조입니다. 지정된 시험 조건에서 적합성을 확인하고 있습니다만, 어떠한 환경에서도 규격이 만족되는 것은 아닙니다. 특히 시험에 규정되어 있는 기름일지라도, 오랜 기간동안 분무되는 환경에 제품이 노출되었을 경우, 혹은 극단적으로 점도가 낮은 절삭유에 노출되었을 경우 등에는, 전면부의 시트가 벗겨짐에 따라 기름의 유입이 발생될 가능성이 있습니다. 이러한 경우에는 별도 대책이 필요하게 됩니다.
또한, 규정 외의 기름에 대해서도 동일하게, 유입 혹은 플라스틱의 변형과 같은 이상이 발생할 수 있습니다. 본 제품을 사용하기 전, 미리 사용 환경을 확인하여 주시기 바랍니다.
또한, 장시간 사용한 방적 가스켓 (고무 패킹) 혹은 한번 패널 조립 시 사용한 방적 가스켓 (패킹)은 상처가 나거나, 오염되어 충분한 보호 효과를 내지 못할 수 있습니다. 안정된 보호 효과를 위해, 방적 가스켓을 정기적으로 교체하여 주시기 바랍니다.

2사이즈 공차는 +1/-0mm, 각도 R은 R3이하입니다.
패널 두께 범위에 맞추더라도, 패널의 재질, 크기에 의하여 본 제품 혹은 접속 기기의 설치 위치에 따라서 패널이 뒤집힐 가능성이 있습니다. 패널의 낙하를 방지하기 위해, 보강판을 덧대는 것이 좋습니다.

3디스플레이 모듈의 경우

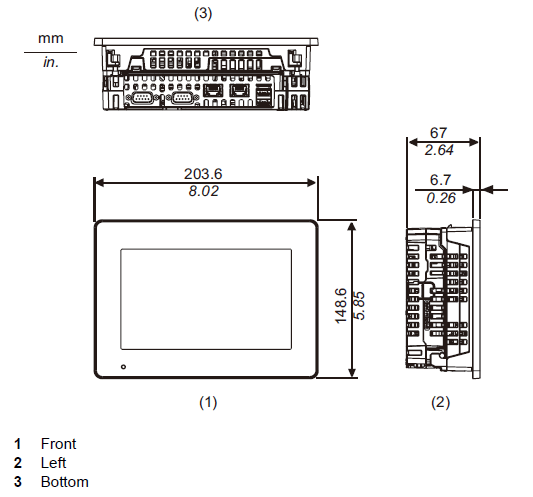

외관도

외관 사이즈

Display module and box module combination

패널컷 사이즈

A	B	C
190 (+1/-0) mm [7.48 (+0.04/-0) in.]	135 (+1/-0) mm [5.31 (+0.04/-0) in.]	1.6 to 5 mm [0.06 to 0.2 in.]

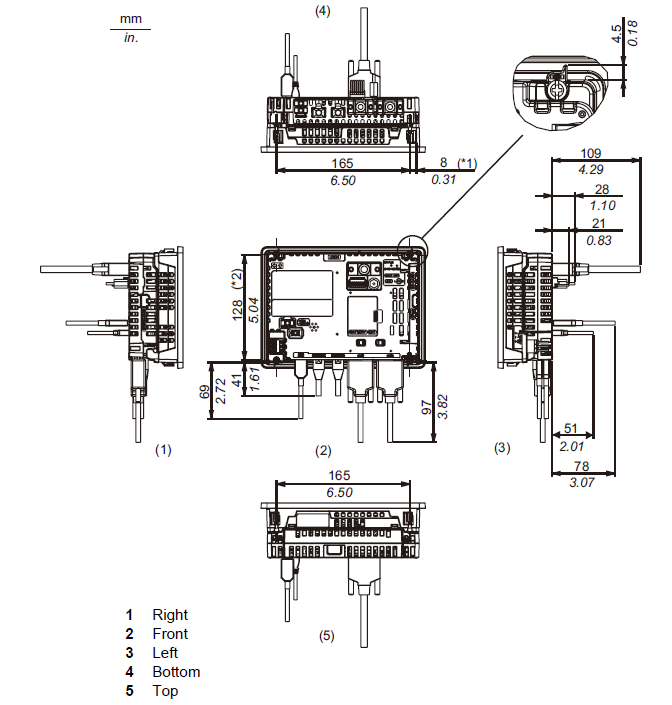

케이블 장착시 외관도

(Image of Open Box)

*1Rotation area of the fastener

*2Pitch of center of installation fastener screws
