PFXSP5B10

제품 기본 정보
전기 사양
환경 사양
메모리
인터페이스 사양
설치 사양
외관도

제품 기본 정보

제품 카테고리

HMI

시리즈

SP5000 시리즈

화면 사이즈

Box (Power)

모델

PFXSP5B10

글로벌 코드

PFXSP5B10

제품 특징

Box Module High-speed processing (Power Box)

전기 사양

정격 전압

12 Vdc (Supply from Display Module or DC Power Supply Adapter for Box Module "PFXZCDADEXP1")

소비전력

Max. 25 W
When power is not supplied to external devices: 12.5 W or less^*1

내소음성

Noise Voltage : 1,000 Vp-p
Pulse Duration : 1 µs
Rise Time : 1 ns
(via noise simulator)

1박스 모듈의 소비 전력

환경 사양

해외 안전 규격

사용 환경 온도

0 to 60 °C [32 to 140 °F]

보관 온도

-20 to +60 °C [-4 to 140 °F]

사용 환경 습도

10 to 90 % RH (Wet bulb temperature: 39 °C [102.2 °F] max. - no condensation)

보관 습도

10 to 90 % RH (Wet bulb temperature: 39 °C [102.2 °F] max. - no condensation)

먼지

0.1 mg/m³ (10^-7 oz/ft³) or less (non-conductive levels)

오염도

For use in Pollution Degree 2 environment

부식성 가스

Free of corrosive gases

대기압 (사용 고도)

800 to 1,114 hPa (2,000 m [6,561 ft.] above sea level or less)

내진동

IEC/EN 61131-2 compliant
5 to 9 Hz single amplitude 3.5 mm [0.14 in.]
9 to 150 Hz fixed acceleration: 9.8 m/s²
X, Y, Z directions for 10 cycles (approx. 100 min.)

내충격성

IEC/EN 61131-2 compliant 147 m/s², X, Y, Z directions for 3 times

내정전기방전

Contact Discharge Method: 6 kV
Air Discharge Method: 8 kV
(IEC/EN61000-4-2 Level 3)

메모리

어플리케이션 메모리

When using GP-Pro EX:
- Media: SD Card
- Screen Area: 64MB *Use the screen area when the user font area's capacity is exceeded - for example, when an image font or a picture font is used.
- User Font Area: 8MB
- Logic Program Area: 132KB (Equivalent to 15,000 steps) *Up to 60,000 steps can be converted in software. However, this reduces application memory capacity (for screen data) by 1 MB.
- Free Space: None

Removable System: Yes

데이터 백업

When using GP-Pro EX:
- Screen Area: NVRAM 320KB
- Variable Area: NVRAM 64KB

Battery: None^*1

1SP5000 Series can retain NVRAM (backup memory) and RTC (clock data) without any batteries. But, when no power is supplied for 100 days or more, it's necessary to additionally mount this option item to retain RTC (clock data).

인터페이스 사양

시리얼 (COM1)

RS-232C / 422 / 485, 데이터 길이 : 7/8 비트, 스톱 비트 : 1/2 비트
패리티 : 없음/홀수/짝수, 전송 속도 : 2,400（1,200）～ 115,200bps
커넥터 : D-Sub 9핀 플러그

시리얼 (COM2)

비동기식, RS-232C / 422 / 485, 데이터 길이 : 7/8 비트, 스톱 비트 : 1/2 비트. 패리티 : 없음/짝수/홀수, 전송 속도 : 2,400 ~ 115,200 bps, 187,500 bps (MPI), 커넥터 : D-Sub 9 핀 (플러그)

USB (Type A)

Conforms to USB 2.0 (Type A) x 2
Power supply voltage: 5 Vdc ±5 %
Output Current: 500 mA/port
Communication distance: 5 m [16.4 ft.]^*1

USB (mini-B)

Conforms to USB 2.0 (mini-B) x 1, Communication Distance: 5 m [16.4 ft] or less

이더넷

IEEE802.3i / IEEE802.3u / IEEE802.3ab, 10BASE-T / 100BASE-TX / 1000BASE-T, Connector: Modular jack (RJ-45) x 2

SD 카드

SD Card Slot (System) x 1
SD Card Slot (Storage) x 1

확장 유닛

Fieldbus Unit x 1

음성 출력

Speaker Output: 300mW or more (Rated Load: 8Ω, Frequency: 1kHz), LINE Output: 1.4Vp-p (Rated load: 10kΩ), Connector: 2-piece terminal block (AUX) x 1

AUX 출력

Alarm Output or Buzzer Output x 1
Rated Voltage: 24 Vdc, Rated Current: 50 mA or less
Connector: 2-piece terminal block (AUX) x 1

1각 기종의 USB 디바이스에 대하여 한 대씩만 접속이 가능합니다. 동일 기종을 여러대 접속시킬 경우, 최초에 접속된 USB 디바이스만 작동하게 됩니다.

설치 사양

냉각 방법

Natural air circulation

외관 사이즈

W188 x H131 x D35 mm [W7.40 x H5.16 x D1.38 in.]

질량

0.9 kg [1.98 lb] or less^*1

1박스 모둘의 경우

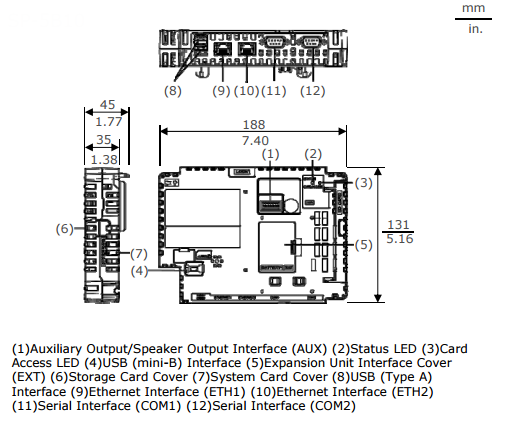

외관도

외관 사이즈
