PFXPEBBD42DNN1

제품 기본 정보
Replacement option 1
산업용 PC 사양
디스플레이 표시 사양
전기 사양
환경 사양
인터페이스 사양
설치 사양
외관도

제품 기본 정보

제품 카테고리

Industrial PC (IPC)

시리즈

PE4000B Series

화면 사이즈

Built-in

모델

PFXPEBBD42DNN1

글로벌 코드

PFXPEBBD42DNN1

제품 특징

Box Type Atom N2600 SSD

End of sales

2019.07.31

End of repair

2023.12.25

Repair Service Remark

유지 보수 기간에 관계없이 교체 부품을 사용할 수 없는 경우 당사 제품을 수리하지 못할 수 있습니다.

Replacement option 1

Replacement code 1

PFXP6xBxxxxxxxxx00

Replacement code 1 comment

PS6000 시리즈 (Basic Box Atom model)

산업용 PC 사양

Supported OS

Windows Embedded Standard 7 (32 bit)

CPU

Intel Atom Dual Core N2600 1.6 GHz

L2 캐시 메모리

1 MB

메인 메모리

4 GB (DDR3 800 MHz)

칩셋

NM10

그래픽 가속기

DirectX 10.1 and OpenGL 3.0 support
Hardware accelerated video decode
Video decoder: Support MPEG4, VC1, WMV9, H.264

비디오 메모리

Up to 512 MB

그래픽

RGB: Up to 1,920 x 1,200 at 85 Hz
HDMI: Supports 1,920 x 1,200, max data rate: up to 1.65 Gb/s Supports
HDMI 1.3: up to 1,080 p support

Watchdog timer

255 levels timer interval, programmable, 1 to 255 s

디스플레이 표시 사양

표시 사이즈

Built-in

전기 사양

정격 전압

12 to 24 Vdc ±5 %

소비 전력

Typ. 16 W

돌입 전류

30 A or less

환경 사양

해외 안전 규격

사용 환경 온도

0 to 60 °C [32 to 140 °F] with air flow, speed = 0.7 m/sec.
0 to 50 °C [32 to 122 °F] without airflow

보관 온도

-40 to +85 °C [-40 to 185 °F]

사용 환경 온도

95 % RH (Wet bulb temperature: 40 °C [104 °F] max. - no condensation)

보관 습도

10 to 85 % RH (Wet bulb temperature: 29 °C [84.2 °F] max. - no condensation)

오염도

For use in Pollution Degree 2 environment

대기압 (사용 고도)

2,000 m [6,561 ft.] max.

내진동

[IEC 60068-2-6] 2 to 9 Hz: 1.75 mm [0.07 in.], 9 to 200 Hz: 4.9 m/s²

내충격성

[IEC 60068-2-27 Ea] CFast / SSD / CF: 50 G at wall mount, half sine, 11 ms

전자기 환경 적합성 (EMC)

Immunity to High Frequency Interference
Electromagnetic Emissions Class A

인터페이스 사양

시리얼 (COM1)

RS-232C (D-Sub 9-pin, plug)

시리얼 (COM2)

RS-232C (D-Sub 9-pin, plug)

시리얼 (COM3)

RS-232C / 422 / 485 (D-Sub 9-pin, plug)
port with auto flow control (by BIOS setting)

시리얼 (COM4)

RS-232C / 422 / 485 (D-Sub 9-pin, plug)
port with auto flow control (by BIOS setting)

시리얼 (COM5)

RS-232C / 422 / 485 (D-Sub 9-pin, plug)
port with auto flow control (by BIOS setting)

시리얼 (COM6)

RS-232C / 422 / 485 (D-Sub 9-pin, plug)
port with auto flow control (by BIOS setting)

USB Type A

Conforms to USB 2.0 (Type A) x 5

이더넷 (LAN1)

10 / 100 / 1000 Mbit/s (RJ-45 Modular jack)

이더넷（LAN2）

10 / 100 / 1000 Mbit/s (RJ-45 Modular jack)

이더넷（LAN3）

10 / 100 / 1000 Mbit/s (RJ-45 Modular jack)

CFast 카드

CFast x 1

Video

Analog RGB x 1, HDMI x 1

음성 입력

Line-in, Mic-in

음성 출력

Line Out x 1

시리얼 ATA

256 GB SSD x1

확장 슬롯

Mini PCIe (full size) x 1

그 외

8점 (I/O선택 가능)
DIO 사양 상세
절연：없음
인터페이스 방식：CMOS I/F 5V 저항
외부 전원 ：+5VDC ±5% 300mA（VDD）
최대 전류（I/O핀 토탈）：85mA

설치 사양

냉각 방법

Passive heat sink, fan less operation

보호 구조

IP40

외관 사이즈

W264.5 x H69.19 x D133 mm [W10.41 x H2.72 x D5.24 in.]

질량

2.5 kg [5.51 lb]

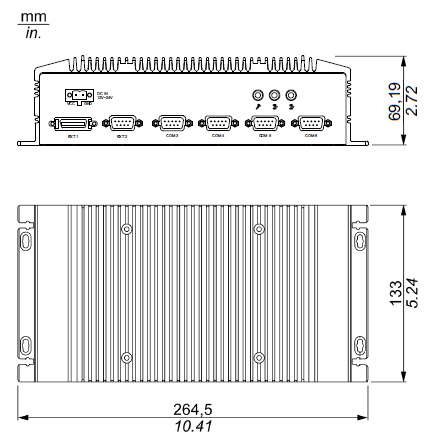

외관도

외형 도면
