PFXPS2CNAD4xxxxx00 (PS-5501W, Atom model)

제품 기본 정보
산업용 PC 사양
디스플레이 표시 사양
전기 사양
환경 사양
인터페이스 사양
설치 사양
외관도

제품 기본 정보

제품 카테고리

Industrial PC (IPC)

시리즈

PS 5000 시리즈

화면 사이즈

10" Wide

모델

PFXPS2CNAD4xxxxx00

글로벌 코드

PFXPS2CNAD4xxxxx00

제품 특징

10" Wide Slim Type (Atom)

산업용 PC 사양

Supported OS

Windows 7 Ultimate (64 bit)
Windows Embedded Standard 7 (32 bit/64 bit) MUI
Windows Embedded 8.1 Industry (64 bit)
Windows 10 IoT Enterprise 2016 LTSB (Software Version: 3.0 or less) ^*
Windows 10 IoT Enterprise 2019 LTSC (Software Version: 4.0 or later) ^*
^* OS Version depends on the Software version

CPU

Intel Atom E3827 1.75 GHz

메인 메모리

4 GB, DDR3L 1600 MHz, SO-DIMM SDRAM

Storage Memory

HDD (500GB / 1TB) / SSD (256GB) x 2, CFast (16GB / 32GB) x 1^*1

그래픽 가속기

Intel HD Graphics

비디오 메모리

Up to 2 GB, Shared system memory

그래픽

WXGA TFT (1,280 x 800 pixels)

1For use with HDD or SDD, an option unit (PFXZPBADHDD2) that is separately sold is required. CFast can be selected for secondary storage only.

디스플레이 표시 사양

표시 사이즈

10.1" Wide

표시 색상

267,000

백라이트

LED

백라이트 수명

50,000 hrs. at 25 °C [77 °F]

조도 조정

Step less adjustment

터치 패널 타입

Capacitive (5 simultaneous touch)

터치 패널 해상도

4,096 x 4,096

전기 사양

정격 전압

DC: 12 to 24 Vdc ±20 %
AC: 100 to 240 Vac (Option)^*1

소비 전력

12 W (Max. 24 W)

돌입 전류

7.5 A

1For use at 100 to 240 Vac, an optional AC / DC power adapter (PFXZPSPUAC2) that is separately sold is required.

환경 사양

해외 안전 규격

사용 환경 온도

When using SSD / CFast running: 0 to 55 °C [32 to 131 °F]
When using HDD running: 0 to 45 °C [32 to 113 °F]

보관 온도

-20 to +60 °C [-4 to 140 °F]

사용 환경 온도

10 to 95 % RH (Wet bulb temperature: 40 °C [104 °F] max. - no condensation)

보관 습도

10 to 95 % RH (Wet bulb temperature: 40 °C [104 °F] max. - no condensation)

오염도

For use in Pollution Degree 2 environment

대기압 (사용 고도)

2,000 m [6,561 ft.] max.

내진동

[Operation for products with SSD or CF card storage device] 5 to 500 Hz: 2 Grms
[Operation for products with HDD storage device] 5 to 500 Hz: 1 Grms

내충격성

IEC 60068-2-27 Ea test

전자기 환경 적합성 (EMC)

Immunity to High Frequency Interference
Electromagnetic Emissions Class A

인터페이스 사양

시리얼 (COM1)

RS-232C (D-Sub 9-pin, plug)

시리얼 (COM2)

RS-232C / 422 / 485 (D-Sub 9-pin, plug)

USB Type A

Conforms to USB 3.0 (Type A) x 1
Conforms to USB 2.0 (Type A) x 1

이더넷 (LAN1)

10 / 100 / 1000 Mbit/s (RJ-45 Modular jack)

이더넷（LAN2）

10 / 100 / 1000 Mbit/s (RJ-45 Modular jack)

내부 확장

mini PCIe x 1

설치 사양

냉각 방법

Passive heat sink

보호 구조

IP66 front side of display

설치 방식

Panel mounting
VESA Arm mounting (for 0 slot models)

외관 사이즈

W283.1 x H202.3 x D61.3 mm [W11.15 x H7.96 x D2.41 in.]

패널 컷 사이즈

W274.6 x H193.8 mm [W10.81 x 7.63 in.]

질량

2.5 kg [5.51 lb]

외관도

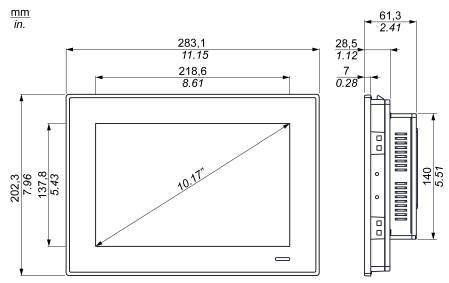

외형 도면

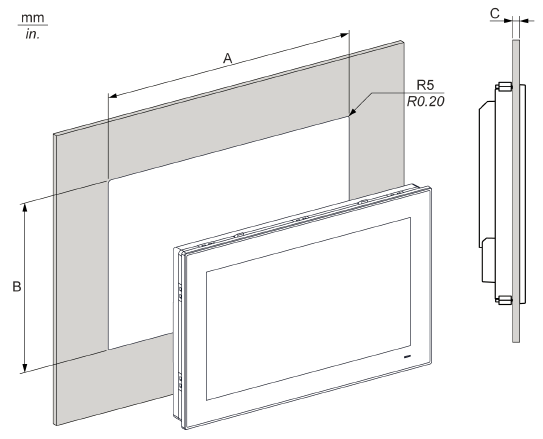

패널 컷 사이즈

A	B	C	R
274.6 ±0.7 mm [10.81 ±0.03 in.]	193.8 ±0.4 mm [7.63 ±0.02 in.]	2 to 6 mm [0.08 to 0.23 in.]	5 mm [0.20 in.]

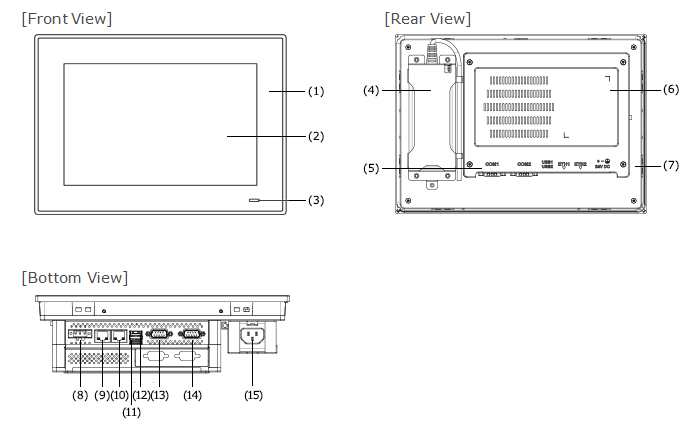

케이블 장착시 외관도 / 각각의 명칭

Descriptions

(1) Panel (2) Multi-touch Panel (3) Status Indicator (4) Optional AC Power Supply (5) Slim Panel interface (6) Cover for access mini PCIe card and HDD/SSD drive (7) Panel (8) DC Power Connector (9) Eth2 (10 / 100 / 1000 Mbit/s) (10) Eth1 (10 / 100 / 1000 Mbit/s) (11) USB2 (USB 3.0) (12) USB1 (USB 2.0) (13) COM2 port RS-232/422/485 (14) COM1 port RS-232 (15) Optional AC power supply
