PFXPS2HN3D8xxxxx00 (PS-5711W, Core i3 model)

제품 기본 정보
제품 카테고리
Industrial PC (IPC)
시리즈
PS 5000 시리즈
화면 사이즈
15" Wide
모델
PFXPS2HN3D8xxxxx00
글로벌 코드
PFXPS2HN3D8xxxxx00
제품 특징
15" Wide Slim Type (Core i3)
End of sales
2022.01.31
End of repair
2022.03.31
Repair Service Remark
-
Replacement option 1
Replacement code 1
PFXP63Fxxxxxxxxxxx
Replacement code 1 comment
PS6000 시리즈 (15"Wide + Standard Box Core i3 model)
The panel cut-out size, the external dimensions, and the specifications differ. 자세한 내용은 "교체서"를 참조하십시오.
산업용 PC 사양
Supported OS
Windows 7 Ultimate (64 bit)
Windows Embedded Standard 7 (32 bit/64 bit) MUI
Windows Embedded 8.1 Industry (64 bit)
Windows 10 IoT Enterprise 2016 LTSB (Software Version: 3.0 or less) *
Windows 10 IoT Enterprise 2019 LTSC (Software Version: 4.0 or later) *
* OS Version depends on the Software version
CPU
Intel Core i3-4010U 1.7 GHz
메인 메모리
8 GB, DDR3L 1600 MHz, SO-DIMM SDRAM
Storage Memory
eSATA SSD (128GB)*1
그래픽 가속기
Intel HD Graphics 4400
비디오 메모리
Up to 2 GB, Shared system memory
그래픽
FWXGA TFT (1,366 x 768 pixels)

1CFast can be selected for secondary storage only.

디스플레이 표시 사양
표시 사이즈
15.6" Wide
표시 색상
16.7 million colors
백라이트
LED
백라이트 수명
50,000 hrs. at 25 °C [77 °F]
조도 조정
Step less adjustment
터치 패널 타입
Capacitive (5 simultaneous touch)
터치 패널 해상도
4,096 x 4,096
전기 사양
정격 전압
DC: 24 Vdc ±20 %
AC: 100 to 240 Vac (Option)*1
소비 전력
18 W (Max. 60 W)
돌입 전류
Typ. 7 A

1AC100~240V로 사용할 경우, 별도 판매 옵션인 AC 파워 서플라이 유닛 (PFXZPSPUAC3)이 필요합니다.

환경 사양
해외 안전 규격
CCCCEC-TickEACKCUL,cUL (60950) Listed
사용 환경 온도
When using SSD / CFast running: 0 to 55 °C [32 to 131 °F]
When using HDD running: 0 to 45 °C [32 to 113 °F]
보관 온도
-20 to +60 °C [-4 to 140 °F]
사용 환경 온도
10 to 95 % RH (Wet bulb temperature: 40 °C [104 °F] max. - no condensation)
보관 습도
10 to 95 % RH (Wet bulb temperature: 40 °C [104 °F] max. - no condensation)
오염도
For use in Pollution Degree 2 environment
대기압 (사용 고도)
2,000 m [6,561 ft.] max.
내진동
[Operation for products with SSD or CF card storage device] 5 to 500 Hz: 2 Grms
[Operation for products with HDD storage device] 5 to 500 Hz: 1 Grms
내충격성
IEC 60068-2-27 Ea test
전자기 환경 적합성 (EMC)
Immunity to High Frequency Interference
Electromagnetic Emissions Class A
인터페이스 사양
시리얼 (COM1)
RS-232C (D-Sub 9-pin, plug)
시리얼 (COM2)
RS-232C / 422 / 485 (D-Sub 9-pin, plug)
USB Type A
Conforms to USB 3.0 (Type A) x 2
이더넷 (LAN1)
10 / 100 / 1000 Mbit/s (RJ-45 Modular jack)
이더넷（LAN2）
10 / 100 / 1000 Mbit/s (RJ-45 Modular jack)
Video
HDMI x 1
내부 확장
mini PCIe x 1
설치 사양
냉각 방법
Passive heat sink
보호 구조
IP66 front side of display
설치 방식
Panel mounting
외관 사이즈
W419.7 x H269 x D56.7 mm [W16.52 x H10.59 x D2.23 in.]
패널 컷 사이즈
W412.4 x H261.7 mm [W16.24 x H10.30 in.]
질량
6 kg [13.23 lb]
외관도

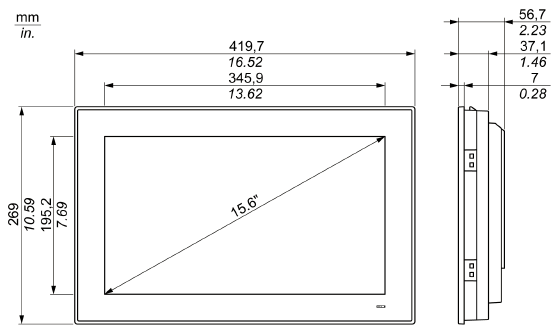

외형 도면
패널 컷 사이즈
A B C R
412.4 ±0.7 mm
(16.24 ±0.03 in.)		 261.7 ±0.4 mm
(10.30 ±0.02 in.)		 2 to 6 mm
(0.08 to 0.23 in.)		 5 mm
(0.20 in.)

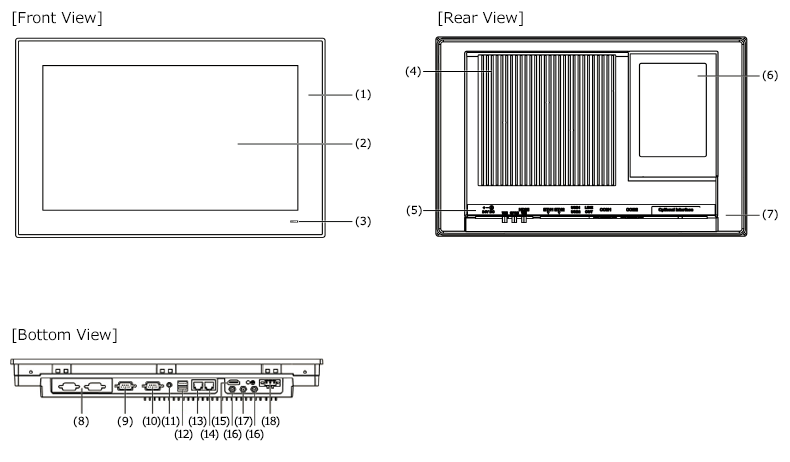

케이블 장착시 외관도 / 각각의 명칭

Descriptions

(1) Panel (2) Multi-touch Panel (3) Status Indicator (4) Heat Sink (5) Slim Panel interface (6) Back cover for access mini PCIe, HDD/SSD, and CFast (7) Cover for access optional interface (8) 1 x optional interface (9) COM2 port RS-232/422/485 (10) COM1 port RS-232 (11) Audio Line Out (12) USB1 (USB 3.0) and USB2 (USB 3.0) (13) Eth2 (10 / 100 / 1,000 Mbps) (14) Eth1 (10 / 100 / 1,000 Mbps) (15) Monitor/Panel, HDMI (16) SMA connector for the wireless LAN external antenna (17) SMA connector for the GPRS external antenna (18) DC Power Connector
