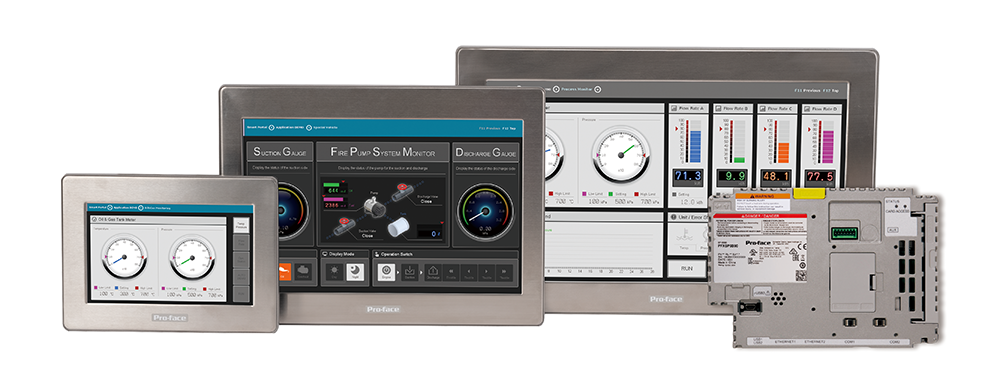

우리는 직사광선과 극심한 온도에 강한 햇빛 판독이 가능한 스크린을 개발했습니다. 정보 표시 장치가 향상되고 조작성이 개선 된 이 제품은 소방차나 건설 장비와 같은 특수 목적 차량에서의 사용을 포함하여 열악한 환경 조건에서의 다중 용도에 적합합니다. 주차장 및 주유소 그리고 석유 및 가스 산업.
특징
1) 직사광선 아래에서의 가독성을 향상- 고휘도 액정 패널(1000cd/m2)
- 반사 방지 (눈부심 방지)
- 고 투과율 디자인
2) 엄격한 품질 테스트를 통한 견고성
- 자외선 차단 (자외선 차단율 99 % (380nm))
- 전체 코팅 (회로 기판 및 기타)
3) 다양한 환경에서의 환경 친화적인 사용
- 진동 / 충격 저항 약 2 ~ 2.7 배
- 작동 온도 : -30 ℃ ~ 70 ℃ (-22 ~ 158 ℉)
- IP66F, IP67F, Type 4X (실내외용), Type 12, Type13 *1
- 전원 DC12~24V
- ATEX / IECEx Zone 2/22 *2
- 부식성 가스 등급 3C3 *3
*1 : 제품 라벨의 모델 넘버와 제품 버전(PV)을 확인하세요. 제품 버전이 "PV: 01"이고 다음의 모델 넘버 중 하나만 있는 경우, 보호 수준은 IP66F입니다. 모델 넘버: PFXSP5490WAD, PFXSP5690WAD
*2 : ATEX / IECEx Zone 2/22은 2021년에 인수 될 예정.
*3 : "F0H"로 끝나는 모델 번호 인 열악한 환경 모델 만 지원
4) 효율적인 유지 보수
- 모듈 구조
- 교체 가능한 시스템 카드
- 배터리리스
5) Pro-face IoT 솔루션을 쉽게 시작
- 데이터 수집
- 원격 유지 보수
6) 연결성
- 다양한 장치 및 필드 네트워크
- 엔진 컨트롤러
- I/O (FLEX NETWORK, CANOpen)
사양
디스플레이 모듈
| SP-5790WA *3 | SP-5690WA | SP-5490WA | |
|---|---|---|---|
| 모델 | PFXSP5790WAD | PFXSP5690WAD | PFXSP5490WAD |
| 디스플레이 타입 | TFT 컬러 LCD (고휘도) | ||
| 디스플레이 사이즈 | 15” 와이드 | 12” 와이드 | 7” 와이드 |
| 해상도 | 1,366 x 768 픽셀 (FWXGA) | 1,280 x 800 픽셀 (WXGA) | 800 x 480 픽셀 (WVGA) |
| 정격 입력 전압 | DC 12~24V | ||
| 주변 공기 온도 | -20 ~ 60 °C (-4~140 °F) | -30 ~ 70 °C (-22~158 °F) | -30 ~ 65 °C (-22~149 °F) |
| 먼지 | 0.1 mg / m3 (10-7 oz / ft3) 이하 (비전도 수준) | ||
| 오염도 | 전면 3, 후면 2 | ||
| 전면 베젤 재질 | 알루미늄 다이 캐스트 스테인레스 스틸 | ||
| 충격 및 진동 | 15G & 1G (IEC60068-2-27 & 60068-2-6) | 40G & 2G (IEC60068-2-27 & 60068-2-6) | |
| 대기 압력 (작동 고도) | 800 ~ 1,114 hPa (2,000 m [6,561 ft] 이하) | ||
| 자외선 저항 (전면) | 컷오프: 99% 이상 (380 nm) | ||
| 구조 | IP66F, IP67F, Type 4X (실내외용), Type 12, Type13*4 | ||
*4 : 제품 라벨의 모델 넘버와 제품 버전(PV)을 확인하세요. 제품 버전이 "PV: 01"이고 다음의 모델 넘버중 하나만 있는 경우, 보호 수준은 IP66F입니다. 모델 넘버: PFXSP5490WAD, PFXSP5690WAD
박스 모듈
| 모델 | PFXSP5B90 |
|---|---|
| 응용 프로그램 메모리 | - 미디어: SD 카드 - 스크린 영역: 64MB - 사용자 글꼴 영역: 8MB - 로직 프로그램 영역: 132KB (15,000 단계에 해당) - 이동식 시스템: 가능 |
| 백업 메모리 | - 스크린 영역: NVRAM 320KB - 변수 영역: NVRAM 64KB |
| 인터페이스 | - RS-232C / 422 / 485 x 2 - 이더넷 x 2 - USB (Type A) x 2 - USB (mini-B) x 1 - SD 카드 슬롯 (시스템) x 1 - SD 카드 슬롯 (저장소) x 1 - 스피커 출력 x 1 - 알람 출력 또는 부저 출력 x 1 |
| 확장 유닛 | - 필드버스 유닛 x 1 (PROFIBUS / J1939 / CANopen / FLEX NETWORK) |
열악한 환경 모델
열악한 환경 모델은 부식성이 높은 환경에서 HMI를 사용하고 부식성 가스 클래스 3C3을 지원하도록 설계되었습니다.디스플레이 모듈
- PFXSP5790WADF0H- PFXSP5690WADF0H
- PFXSP5490WADF0H
박스 모듈
- PFXSP5B90F0H제품 상세
