SP5000系列產品特色

以易於理解的格式提供重要資訊

透過現場 Smart Portal 運行 Windows 應用

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 把你常用的文件儲存在智能平台上，方便你隨時使用。無需特別的操作界面，就能大幅縮短設計時間。
Use Windows Applications via the On-Site Smart Portal

靈活運用與客製你的應用

Box:
Open
Power
Standard
Display:
Premium
Advanced
在現場 Smart Portal 上，你可以運行自己的應用程式。

便捷的專用啟動工具

Box:
Open
Power
Standard
Display:
Premium
Advanced
Pro-face 獨家的專用啟動器讓應用程式的啟動更加快捷和靈活。

利用現場 Smart Portal 進行維護操作

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 不僅能儲存維護工具，還能簡化維護流程。過去你需要帶著電腦到現場，現在只需使用 SP5000 就能完成維護工作。

提升偵錯效率

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 的無線 LAN 版本讓你無需連接實體線就能輕鬆查看設備狀態。

高速處理，資訊更豐富

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 的 CPU 性能是傳統 HMI 的 8 倍，即使資訊量增加，顯示效果依然出色。

畫面清晰鮮明

Box:
Open
Power
Standard
Display:
Premium
Advanced
最多支持 1600 萬色顯示，讓你的界面更加生動。

寬螢幕顯示

Box:
Open
Power
Standard
Display:
Premium
Advanced
(except SP-5700TP/5660TP/5600TP/5500TP/5600TA)
16:9 的寬幕設計讓你能更靈活地展示資訊。

大尺寸螢幕

SP5000 系列提供最大達 19 英寸的顯示螢幕，方便你查看更多資訊。

平板式HMI

Box:
Open
Power
Standard
Display:
Premium
Advanced
（需要 "PFXZCDADEXP1" 選項。）
讓你能在適當的時間和地點查看設備狀態。

大型顯示器專用的 ANDON HMI

Box:
Open
Power
Standard
Display:
Premium
Advanced
（需要 "PFXZCDADEXP1" 選項。）
透過實時共享生產狀態，提升工作效率。

多功能資料盒詳細資訊

讓你的工廠與辦公室更為靠近

確保安全後，實現多網絡連接

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 內建兩個以太網端口，方便你劃分網絡。每個端口都可以設定不同的 IP 地址，這樣在建立網絡前就能確保其安全性。例如，透過在辦公室和工廠之間安裝 SP5000，你可以更有效地利用兩邊不斷增長的大數據。

網絡模組化設計

Box:
Open
Power
Standard
Display:
Premium
Advanced
傳統的 HMI 只能設定一個 IP 地址，這讓設備製造商在交貨時需要花費大量時間重新配置。SP5000 允許你一開始就設定兩個 IP 地址，減少了重新配置的時間。

簡化線路佈設

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 的無線 LAN 版本讓你能輕易地添加新設備，而不需要改變現有的系統設置。

斷電保護機制

Box:
Open
Power
Standard
Display:
Premium
Advanced
雖然電腦在多數應用中都很實用，但在突然斷電時需要額外的不斷電供應。SP5000 內建了數據備份 NVRAM，以防突然斷電時數據遺失。

數據整合功能

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 可以統一不同設備的協議，讓數據收集更為高效。

多功能資料盒詳細資訊

Proface France

隨時隨地，操作簡便

支援靈活的設計

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 的模塊化設計讓你能根據需求輕鬆調整顯示大小，無需更改設定檔。高級顯示模式還支持自動螢幕調整。

選擇適合現場的前面板顏色

Box:
Open
Power
Standard
Display:
Premium
Advanced
（SP-5800WC 與 SP-5700WC 僅支持銀色前面板，不含前置 USB。）
你可以選擇與安裝環境和設備顏色相配的前面板。

外接揚聲器的音頻警報

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 配有專用接口，可將音頻警報輸出到外接揚聲器。

單一 USB 線即可擴充功能

Box:
Open
Power
Standard
Display:
Premium
Advanced
透過 EZ 系列選項，你只需用一條 USB 線連接到 SP5000，就能輕鬆擴展功能。

簡化維護，降低成本

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 的模塊化和儲存設計讓維護更為便捷。例如，僅更換顯示單元或機箱即可省去備件成本。

前置 USB 接口

Box:
Open
Power
Standard
Display:
Premium
Advanced
高級顯示模式的 USB 接口設在前面，方便數據傳輸和維護。

整合式安裝支架

Box:
Open
Power
Standard
Display:
Premium
Advanced
整合式安裝支架省去了每次設置或維護時選擇額外配件的麻煩。

無線環境和顯示一體化

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 的無線 LAN 版本集中管理所有信息。

適用於全球各種環境

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 配備多種便利功能，適用於全球各地，包括高溫地區。它支持多語言和時區設定，方便海外使用。

符合衛生標準的選擇

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 符合 IP65F / IP66F / IP67F 等多種防護等級，並可承受高壓清洗，適用於需要高度衛生的場合。

防化學和油霧保護

Box:
Open
Power
Standard
Display:
Premium
Advanced
環境保護蓋能減少化學和油霧造成的腐蝕，進而降低維護成本。
Protection from Chemical and Oil mist

輕鬆安裝

Box:
Open
Power
Standard
Display:
Premium
Advanced
環境保護蓋容易安裝和拆卸，不需要特別的工具。
*另提供 UV 保護片，保護觸控面板免受污染和紫外線影響。
protection_image

惡劣環境下更安心。 塗層版本具有更強的防腐性能。

Box:
Open
Power
Standard
Display:
Premium
Advanced
(除 SP-5800WC 與 SP-5700WC)
塗層版本具有更強的防腐性能，適用於惡劣環境，並延長使用壽命。

使用手寫備忘錄進行任務交接

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 配備了一個多點觸控面板，您可以在將任務交給現場其他人時留下手寫備忘錄以共享信息。

螢幕顯示亮度可以自動調整

Box:
Open
Power
Standard
Display:
Premium
Advanced
對於 Premium Display，亮度傳感器檢測到周圍的亮度，以允許自動調整螢幕亮度。消除多餘的電力並有助於降低能源使用。

防誤操作功能

Box:
Open
Power
Standard
Display:
Premium
Advanced
SP5000 支持雙點觸控輸入，以防止操作員在現場犯錯。

使用者介面的基本特點

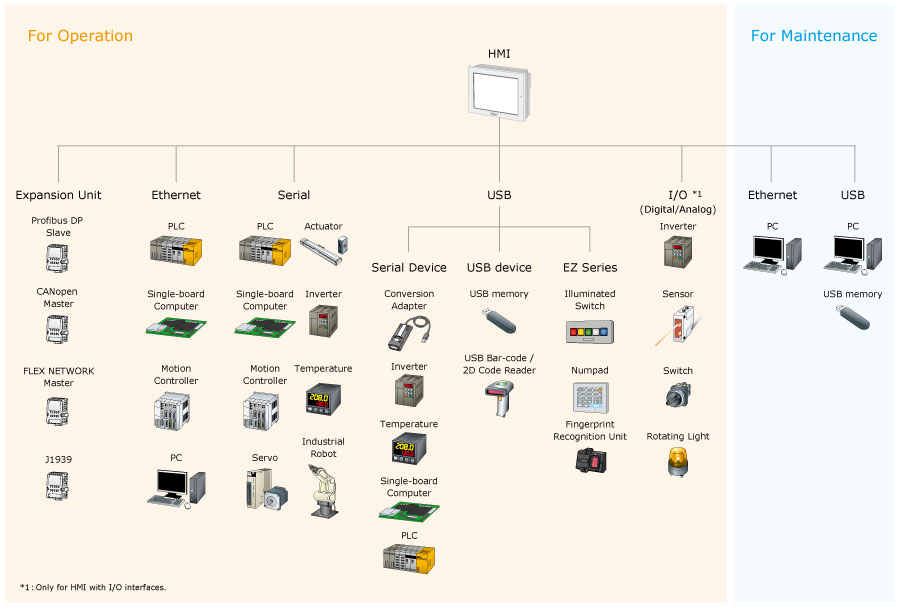

多元連接性

可直接連接到多種設備，從 IT 網絡到 I/O，一機在手，信息全面。

廣泛的控制設備連接

Box:
Open
Power
Standard
Display:
Premium
Advanced
支持與各類工業控制器，如 PLC、運動控制器和機器人等連接。透過 USB 至 RS-422/485 轉接器，還能連接到溫控器、變頻器等。

更多支持設備的信息，請查看相關列表。

To enlarge an image

使用 COGNEX In-Sight 視覺系統通訊驅動程序進行現場調整

結合 COGNEX In-Sight 視覺系統，您可以在現場的顯示單元上觀看相機的圖像時更改設置。
* 通訊驅動程序支持 In-Sight Micro 系列和 In-Sight 5000 系列。
* 您可以在單一螢幕上查看來自多達 3 台相機的視頻圖像。多達 16 台相機可以連接到 GP。在 GP 上可以調整顯示位置（X/Y）、曝光時間、焦距、照明和亮度。

Ethernet 多連接功能

Ethernet 多連接功能允許您輕鬆地將顯示單元作為子顯示添加到設施中，而無需更改控制設備的任何設置。

輕鬆連接多個 USB 設備

帶有串行接口的控制器、EZ 系列附件單元、條碼讀取器和 USB 閃存驅動器可以輕鬆連接到顯示單元。
*EZ 指紋識別單元還需要電源線。
*除了通過 USB-RS422/485 轉換適配器的串行設備外，不能連接多個相同型號的設備。

為每條線或機器指示未顯示螢幕的狀態

EZ 照明開關可以設置為根據當前狀態用不同顏色指示警報狀態。所有在顯示單元中的警報歷史都可以在一個 EZ 照明開關上進行檢查和操作。即使在操作另一個螢幕或顯示單元處於待機模式時，也可以檢查警報狀態。

迅速實現目標並輕鬆提升系統性能

GP-Pro EX 提供一系列先進功能，使您能夠迅速應對不斷發展的製造工作場所的需求。
它提供全面的編程和日誌分析功能，以幫助開發更複雜的系統。

通過“警報分析”功能可以將生產損失降至最低

當發生錯誤時，操作員可以輕鬆地在現場尋找並檢查條件，僅需觸摸警報消息以按時間順序調出各種與錯誤相關的數據。警報分析螢幕與警報相關設備地址的計時圖可以僅通過 GP-Pro EX 軟件上的幾個步驟簡單配置，以便於故障排除，調試和/或生產設備的設計更改，以減少停機時間並提高生產力。

採樣數據 - 在生產過程中收集各種數據

溫度、電壓和其他所需地址值可以存儲在內存中。數據和時間可以在採樣顯示上進行確認。

歷史趨勢圖 - 以易於查看的圖形顯示數據

隨著時間的推移，收集到的數據的變化以易於理解的形式用圖形顯示。圖表可以追溯以查看過去的數據。

操作日誌 - 記錄操作員的操作

操作會被保存到日誌中，因此您可以看到誰做了什麼，以及何時做的。日誌也可以用於對操作員錯誤操作的趨勢分析。

使用“增強配方功能”可順暢地進行線路設置更改

使用傳統的配方功能，所有配方數據必須存儲在連續地址中。
新的配方功能允許寫入隨機地址和多種數據格式作為配方。
*不連續地址或不同格式的數據可以一次性處理。
(* GP-4*01TW 和 GP-4401WW 不支持排序/搜索功能。)

警報歷史橫幅顯示

長警報訊息會自動滾動，讓你能查看完整的警報信息。

CSV 格式數據輸出

這個功能會將採樣數據保存為 CSV 格式，方便你製作日報和月報。

用圖表分析問題

GP-Pro EX 可以將錯誤日誌以圖表形式展示，讓你更容易找出問題的根本原因。

操作日誌管理

Box:
Open
Power
Standard
Display:
Premium
Advanced
GP-Pro EX 讓你可以針對每個操作員的不同部分獲取操作日誌，並將其轉換為易於管理的數據。
*這還包括更多的操作歷史數據，以便追踪變化。

用戶安全設置

GP-Pro EX 讓你可以為每個部分設定不同的密碼和安全等級，以實現更詳細的授權設置。

實時安全設置調整

即使在機器運行時，也可以在本地顯示單元上執行密碼配置、指紋認證和其他安全設置。

"GP-Viewer EX" - 從辦公室 PC 查看和操作遠程 GP

Box:
Open
Power
Standard
Display:
Premium
Advanced
通過 Ethernet 在遠程 PC 上查看和操作現場顯示單元以監控現場狀況。
* 這需要購買額外的授權。

"Web Server" - 在瀏覽器上查看警報和設備地址的信息

可以從辦公室通過瀏覽器查看警報和設備地址的信息進行遠程監控和維護。此外，警報通知可以通過 RSS 提要實時發送。

輕鬆建立螢幕介面

充分利用現有資源

GP-Pro EX 支援從最早的 GP510 系列到所有後續型號創建的螢幕。
你可以在 Project Converter 中快速轉換用 GP-PRO/PBIII for Windows 或更高版本創建的數據。

使用 Project Converter 轉換整個專案

GP-Pro EX 支持使用所有型號創建的螢幕數據，最早可追溯到原始型號 GP510 系列。使用 GP-Pro EX 的 Project Converter 直接轉換在 GP-PRO/PBIII for Windows 或更高版本中創建的數據，升級到最新型號是一個平穩的過程。

使用 Resolution Converter 輕鬆更改顯示尺寸

GP-Pro EX 的 Resolution Converter 自動將專案文件轉換為不同的分辨率。這大大減少了更改顯示尺寸所需的人工時數。

Batch Part Converter 可以一次更改螢幕上的所有形狀，以恢復舊螢幕

GP-Pro EX 讓您批量轉換不同形狀的部件。這使得輕鬆更新過去創建的專案文件中的圖像成為可能。

使用批量轉換選定部件的地址，以極短的時間創建相似的螢幕

使用 GP-Pro EX，您可以作為一個塊轉換選定的部件地址。這使您能夠快速創建相似的螢幕。

分享圖像和部件以使用您創建的現有部件和圖形

你可以將自己創建的部件和圖形保存為一個包，並在設計師之間共享。

快速了解相似專案文件之間的詳細差異

Project Comparison Tool 允許輕鬆但詳細地比較兩個螢幕專案文件，以便更新和修改客戶應用程序。每個部件屬性、警報消息或設置專案的差異都會顯示。

螢幕專案文件的多版本文件格式支持

在 GP-Pro EX 的最新版本中編輯的螢幕專案文件也可以保存在先前版本的格式中，以便於不同責任人（如測試工程師、工廠安裝技術人員和維護工程師）之間處理螢幕數據。

在螢幕數據更新期間保留 SRAM 數據

您可以選擇在更新螢幕數據時重置或保留保存在 SRAM 中的變量數據。

間接設備設置 - 僅一個螢幕可以與多個設備通信

只需要一個螢幕就可以與多個設備通信。這允許您減少螢幕設計所需的時間。

輕鬆創建美觀逼真的界面

Box:
Open
Power
Standard
Display:
Premium
Advanced
GP-Pro EX 提供一系列強大的工具，讓你能設計出既美觀又逼真的界面。
我們還提供了大量免費的範例界面，這些由 Pro-face 精心設計，易於使用，一定會贏得操作員的好評。

定制啟動畫面

Box:
Open
Power
Standard
Display:
Premium
Advanced
對於 Power Box，從開機到初始界面顯示，你可以展示一個預先設定的啟動畫面。
*不適用於 SP5000 系列 Open Box

逼真的 3D 元件

Box:
Open
Power
Standard
Display:
Premium
Advanced
你可以添加立體的圖形元件，輕鬆創建高質量且易於閱讀的界面。

數據儀表

Box:
Open
Power
Standard
Display:
Premium
Advanced
生產設備的各種測量數據和溫度會直觀地展示。

開關和燈號

這些元件設計得就像真實的開關和燈，提升了界面的附加價值。
开关/指示灯

添加動畫功能以使部件更加逼真

Box:
Open
Power
Standard
Display:
Premium
Advanced
GP-Pro EX 具有一個動畫功能，該功能繪製圖形並允許您移動、旋轉或更改圖像的顏色。這使得可以快速設計具有豐富表達能力的移動和變化的螢幕。

用點陣字體時尚地顯示數字數據

Box:
Open
Power
Standard
Display:
Premium
Advanced
GP-Pro EX 具有一系列美觀、易讀的 7 段字體，用於數據顯示部件。其他各種字體也可用。

使用圖像字體擴展設計可能性與 Windows 字體

GP-Pro EX 讓您使用 Windows 字體創建時尚的螢幕。支持多種語言，並且字體可以應用於數據顯示、文字、警報和其他各種功能。

顯示/隱藏部件節省開發時間

通過設備或操作員控制部件的可見性。節省開發時間並減小專案文件大小。這可以減少人工時數，因為不需要創建單獨的螢幕。

燈號狀態設置

你可以根據預設的數據範圍來設置燈號的顯示狀態。

多格式設備採樣

過去只能以數值形式設置的文字、位元和變數現在可以一起混合設置。除此之外，您還可以同時設置連接到的設備和其內部地址。

利用 Siemens PLC 的標籤提高效率

Box:
Open
Power
Standard
Display:
Premium
Advanced
由於 Siemens PLC 創建的 STEP7 專案文件的標籤信息可以導入到 GP-Pro EX 螢幕數據中，您可以減少螢幕創建所需的人工時數。

標籤導入
S7-200 Series S7-300/400 Series S7-1200 Series
NO YES NO
有關可以導入的數據類型，請參見以下手冊。

更容易理解的圖標設計

GP-Pro EX 的圖標設計更容易理解。您可以從眾多圖標中快速找到您想要的，從而提高工作效率。

立即找到您想要的部件－部件工具箱

GP-Pro EX 的部件工具箱讓您能夠快速找到所需的部件。您隨時都知道您正在使用哪些部件，這使得屏幕設計更加高效。

頭部和底部用於快速訪問經常使用的螢幕

GP-Pro EX 讓您在螢幕的頂部或底部註冊經常使用的螢幕元素，並在專案中調用它們。

文字搜索/替換功能

現在可以在螢幕專案中搜索或查找和替換文字數據。

多語言警報設置

你可以在警報設置中添加多語言的文字，這樣可以讓界面編輯更為高效。

警報和取樣歷史的搜索和排序

這個功能讓你能夠使用各種符號，如 =、> 或 <，來進行警報和取樣顯示的排序和搜索。

支持多語言的文字表單

Box:
Open
Power
Standard
Display:
Premium
Advanced
GP-Pro EX 讓你能夠輕鬆地更改語言設置，並快速地創建多語言專案。

編程功能減少 PLC 的負擔

GP-Pro EX 支持邏輯程序，這讓您以熟悉的梯形程序格式創建程序，以及 D-Script，一種提供與複雜編程語言類似功能的專有腳本語言。這降低了 PLC 上的負擔，並實現了高級螢幕設計。

邏輯程序 - 使用熟悉的梯形語言編程

螢幕和邏輯編程可以用相同的軟件進行編輯，因此部件和邏輯元素之間的編輯可以通過拖放來執行。控制器地址可以直接寫入，從而減少開發時間。
*The online editing function allows you to make program changes on a computer during operation. You can make changes in a program without stopping operation - even while the control function is in operation. This enables work efficiency at startup and during maintenance.

D-Script - 使用我們獨特的簡化語言創建程序

根據包括“連續動作”、“計時器位變化”和“條件滿足”在內的觸發條件配置這些設置。還提供了許多功能，包括搜索
（在腳本中搜索和替換字符串）和調試功能（在單元上顯示消息和地址）。

D-Scripts 創建的 GP-PRO/PBIII 可以不經修改地使用，因此替換非常容易。

GP-Pro EX Simulation – - 以用戶友善性贏得良好聲譽

即使你沒有顯示器或 PLC，也可以使用 GP-Pro EX 在你的電腦上模擬 PLC 連接。
