유연한 설치
콤팩트한 all-in-one 유닛으로 좁은 공간에도 설치 OK
All-in-one 디자인 및 φ22 mm hole로 패널에 간단하게 설치할 수 있습니다.
유닛에 문제가 발생한 경우에도, 디스플레이 혹은 컨트롤러 중 문제가 있는 부분만 교체가 가능하므로 효율적입니다.
유닛에 문제가 발생한 경우에도, 디스플레이 혹은 컨트롤러 중 문제가 있는 부분만 교체가 가능하므로 효율적입니다.
*스위치 설치용 22-mm홀, 혹은 새로 홀을 뚫어서 설치가 가능합니다.

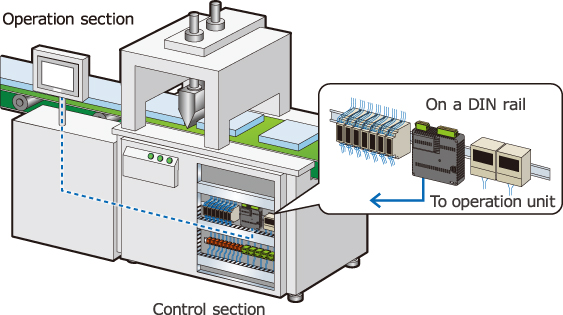

φ22 hole과 분리 케이블을 이용한 자유로운 설치
분리 케이블 *을 이용하여 컨트롤 유닛을 DIN 레일 혹은 다른 장소에 설치할 수 있습니다.
조작 유닛은 공간 효율적인 디자인으로, 제한적인 공간에서도 유연한 사용이 가능합니다.
조작 유닛은 공간 효율적인 디자인으로, 제한적인 공간에서도 유연한 사용이 가능합니다.
*3m, 5m 분리 케이블이 필요합니다 (Option)
이더넷 멀티링크 기능
이더넷 멀티링크 기능을 사용하면 제어기기의 설정을 변경하지않고, 설비에 서브표시기를 간단하게 추가할 수 있습니다.
해외안전규격에 대응하고 있기 때문에 해외수출도 안심
UL 방폭 (Hazardous Locations) Class I, Division 2 Group A, B, C, D.
간단한 사용
프로그램 개발 효율 개선 및 보전 작업 know how의 보호
화면, 로직 프로그램을 동일 소프트웨어로 수정할 수 있습니다. 또한 동일한 Address 혹은 사용자가 지정한 제어 아이콘을 드래그, 드롭을 통하여 다른 화면 혹은 로직 요소와 공유할 수 있습니다. 컨트롤러 Address를 바로 사용할 수 있기 때문에 개발을 위한 시간을 절약할 수 있습니다.
Function Block 기능을 사용함으로써 로직 구성 및 기술적인 know-how에 대한 잠금, 보호가 가능합니다.
래더 로직 화면 이미지, 로직 스크린의 지시 내용 리스트 역시 가능합니다.
Function Block 기능을 사용함으로써 로직 구성 및 기술적인 know-how에 대한 잠금, 보호가 가능합니다.
래더 로직 화면 이미지, 로직 스크린의 지시 내용 리스트 역시 가능합니다.
*IEC 61131-3 준거
프로젝트 컨버터를 이용하여 전체 프로젝트를 한 번에 변환
GP-Pro EX는 기존의 LT series 모델에 적용된 화면 프로젝트의 사용을 지원합니다.
윈도우용 GP-Pro/PBIII 혹은 그 이후 버전에서 만들어진 데이터는
프로젝트 컨버터를 이용하여 한 번에, 빠르게 변환시킬 수 있습니다.
윈도우용 GP-Pro/PBIII 혹은 그 이후 버전에서 만들어진 데이터는
프로젝트 컨버터를 이용하여 한 번에, 빠르게 변환시킬 수 있습니다.
바로 사용할 수 있는 샘플 파트의 다운로드
준비되어 있는 다양한 샘플 파트를 다운로드 할 수 있습니다.
Sample 샘플 파트는 다운로드 후에 바로 사용하실 수 있으며, 작화에 드는 시간을 크게 단축 할 수 있습니다
Sample 샘플 파트는 다운로드 후에 바로 사용하실 수 있으며, 작화에 드는 시간을 크게 단축 할 수 있습니다
다양한 컨트롤 장치와 연결
Pro-face HMI는 PCL, 모션 컨트롤러, 로봇 등의 다양한 산업용 컨트롤러와의 연결을 지원합니다.
RS-422/485 컨버전 어댑터 USB로 온도 조절기, 인버터, PLC 등 다양한 장비와 연결됩니다.
RS-422/485 컨버전 어댑터 USB로 온도 조절기, 인버터, PLC 등 다양한 장비와 연결됩니다.
*Ethernet 인터페이스 사양에 한함
*LT4000M Series에 한함
*LT4000M Series에 한함
오픈 네트워크 CANopen 대응 (GP-Pro EX Ver 3.5)
CANopen은 EN50325-3로 규정된 폭 넓게 사용되는 오픈 네트워크 입니다.
LT를 마스터로 두어 CANopen에 대응하는 I/O기기의 사용이 가능합니다.
LT를 마스터로 두어 CANopen에 대응하는 I/O기기의 사용이 가능합니다.
확장 레시피 기능
종래의 레시피 데이터는 정부 연속적인 어드레스에 저장해야 했지만,
새로운 레시피 기능은 임의의 어드레스에 저장할 수 있고, 또한 여러 데이터 형식도 하나의 레시피로서 제어 기기에 사용이 가능합니다.
새로운 레시피 기능은 임의의 어드레스에 저장할 수 있고, 또한 여러 데이터 형식도 하나의 레시피로서 제어 기기에 사용이 가능합니다.
CSV데이터 운송기능
CSV 형식의 데이터를 USB, SD 카드에 저장할 수 있고, 레시피 데이터를 현장에서 보다 쉽게 전송할 수 있습니다.
알람 메세지 역시 CSV 파일로써 간단히 변경, 저장할 수 있습니다.
알람 메세지 역시 CSV 파일로써 간단히 변경, 저장할 수 있습니다.
디바이스 형식에 맞춘 샘플링
샘플링 데이터를 텍스트, 비트, 변수 등을 함께 사용하여 설정할 수 있게 되었습니다.
접속 기기 및 내부 어드레스도 설정 가능합니다.
접속 기기 및 내부 어드레스도 설정 가능합니다.
지멘스 PLC 태그를 활용한 효율 향상
지멘스 PLC의 STEP7 프로젝트 파일의 태그 정보가 GP-Pro EX로 전송 가능하기 때문에, 화면 작성을 위한 인력 투입이 감소됩니다.
태그 불러오기
불러오기 가능한 데이터 타입에 대한 자세한 내용은 아래의 매뉴얼에서 확인할 수 있습니다.
태그 불러오기
| S7-200 시리즈 | S7-300/400 시리즈 | S7-1200 시리즈 |
|---|---|---|
| 불가능 | 가능 | 불가능 |
불러오기 가능한 데이터 타입에 대한 자세한 내용은 아래의 매뉴얼에서 확인할 수 있습니다.
EZ 일루미네이션 스위치로 보다 폭넓은 HMI 기능 활용
2점 터치 동작이나 자주 사용하는 스위치를 EX 일루미네이션 스위치로 구분하여 설치함으로써, 조작 실수의 발생을 막을 수 있습니다. 또한, 표시 영역을 보다 넓게 사용할 수 있기 때문에, 보다 보기 좋은 화면의 구성이 가능합니다.
* 적용 예시 : HOME, Change Screen, Change, Speed, Run, Stop, Reset, Auto, Manual 등
지문 인식을 이용한 HMI 작업 권한 설정
EZ 지문 인식 유닛을 이용하여 잘못된 패스워드 등으로 인한 문제, 사고를 감소시킬 수 있습니다.
지문 데이터는 지문 인식 유닛과 연결된 HMI 혹은 PC에서 등록 관리가 가능합니다.
지문 데이터는 지문 인식 유닛과 연결된 HMI 혹은 PC에서 등록 관리가 가능합니다.
* 지문 데이터는 최대 100 건까지 등록 가능합니다.
*EZ 지문 인식 유닛의 구입은 각 지역의 대리점을 통해 문의하여 주시기 바랍니다.
*EZ 지문 인식 유닛의 구입은 각 지역의 대리점을 통해 문의하여 주시기 바랍니다.
효율적인 관리
콤팩트한 사이즈
선명한 디스플레이로 상세한 내용 까지 화면에 나타내는 것이 가능합니다. 컨트롤러에는 디지털 I/O, 아날로그 I/O, 아날로그 온도계 및 USB, 시리얼, 이더넷 통신이 가능합니다.
PC만으로도 화면 및 래더의 동작 확인이 가능
GP-Pro EX의 시뮬레이션 기능으로 HMI에 데이터를 옮기기 전에도 화면 및 래더에 의한 동작 확인이 가능합니다.
사무실에서도 간단히 현장에 접속
원격 모니터링 소프트웨어인 GP-Viewer*데이터 관리 소프트웨어인 Pro-Server EX*를 이용하면, 현장의 HMI 화면의 모니터링, 작업 지시의 배포 및 실시간 데이터 수집이 가능합니다.
*라이센스의 별도 구매가 필요합니다.
Pro-face Remote HMI.
스마트폰, 태블릿 PC를 이용하여 현장과 연결될 수 있습니다. 모바일 기기에 다운받은 APP을 이용하여,
굳이 현장으로 이동하지 않아도 장비 오류의 원인을 파악하고 오류 복구 작업까지 가능합니다.
굳이 현장으로 이동하지 않아도 장비 오류의 원인을 파악하고 오류 복구 작업까지 가능합니다.
Pro-Server EX - 실시간으로 현장의 생산 정보 파악
Ethernet을 통하여 PC로 장비의 조작 현황 등의 정보를 확인할 수 있습니다.
사무실의 PC에서 GP로 레시피, 작업 지시서 등의을 다운로드 할 수 있습니다.
사무실의 PC에서 GP로 레시피, 작업 지시서 등의을 다운로드 할 수 있습니다.
*라이센스의 별도 구매가 필요합니다.
GP-Viewer EX - 사무실에서 현장의 화면을 관리 / 감시
Ethernet을 통하여 현장에 있는 SP5000과 동일한 화면을 모니터링할 수 있습니다.
*라이센스의 별도 구매가 필요합니다.
알람, 샘플링 이력의 검색/분류
오름차순/내림차순의 분류 및 =, >, < 등의 기호를 이용, 조건에 맞는 알람 이력, 샘플링 화면을 검색할 수 있습니다.
순차적 트렌드 그래프로 문제를 간단하게 분석
GP-Pro EX 는 에러 로그를 그래프 형식으로 표시하여, 문제 원인 분석을 쉽게 할 수 있습니다.
화면 확대/축소나, 상한/하한 보조선, XY 산포 그래프 등 다양한 기능을 지원합니다..
화면 확대/축소나, 상한/하한 보조선, XY 산포 그래프 등 다양한 기능을 지원합니다..
COGNEX In-Sight vision system 통신 드라이버로 비디오를 사용하여 현장에서 조정 가능
COGNEX In-Sight vision system과 조합하여, 현장의 GP에서 카메라 영상을 보면서 셋팅을 변경할 수 있습니다.
*통신 드라이버는 In-Sight Micro 시리즈와 In-Sight 5000 시리즈를 지원합니다.
*하나의 화면에서 최대 3대의 카메라 영상을 볼 수 있습니다. GP에 연결되는 카메라는 최대 16대까지 가능합니다. 디스플레이 포지션 (X/Y), 노출 시간, 포커스, 조명과 밝기 등을 GP에서 조정 가능합니다.
*하나의 화면에서 최대 3대의 카메라 영상을 볼 수 있습니다. GP에 연결되는 카메라는 최대 16대까지 가능합니다. 디스플레이 포지션 (X/Y), 노출 시간, 포커스, 조명과 밝기 등을 GP에서 조정 가능합니다.
이상 해석기능 탑재
오류로 인한 생산의 로스타임을 최소화하기 위하여, 알람메시지 터치만으로 오류 발생시의 관련데이터를 시계열로 확인할 수 있습니다. PC를 사용하지 않고, GP에서 조기원인 추적 및 현장복구가 가능합니다.
샘플링 데이터 - 생산시의 다양한 데이터를 수집
온도나 전압 등 임의의 어드레스값을 메모리에 저장할 수 있습니다. 샘플링 표시기로 데이터와 시간을 실시간으로 확인할 수 있습니다.
히스토리컬 트렌드 그래프 - 데이터를 보기쉬운 그래프로 표시
수집한 데이터의 경과를 알기쉽게 그래프로 표시됩니다. 과거 검색도 가능합니다.
조작로그 - 오퍼레이터의 조작내용을 기록
「누가」「언제」「어떻게」조작 하였는지를 로그로 저장됩니다. 오퍼레이터의 조작미스 경향도 분석가능합니다.
