[接続機器サンプル] 株式会社デンソーウェーブロボットコントローラRC8

概要

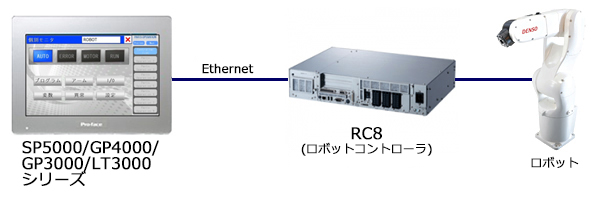

SP5000/GP4000/GP3000/LT3000シリーズと株式会社デンソーウェーブ製ロボットコントローラRC8を接続し、ロボットの状態を表示できます。ロボットのティーチングペンダントがなくても現在のロボットの状態をある程度把握することができます。

詳細

対応接続機器

メーカー	品名
株式会社デンソーウェーブ	RC8コントローラ

対応表示器

シリーズ	画面解像度	対応機種名
SP5000シリーズ	WVGA（800×480）	ボックスモジュール	SP-5B10 SP-5B40^*1
	WVGA（800×480）	ディスプレイモジュール	SP-5400WA^*1
	VGA（640×480）	ボックスモジュール	SP-5B10 SP-5B40^*1
	VGA（640×480）	ディスプレイモジュール	SP-5500TP^*1
GP4000シリーズ	VGA（640×480）	GP-4501T GP-4501TW^1 GP-4401T^1
GP4000シリーズ	QVGA（320×240）	GP-4301T GP-4301TW^*1
GP3000シリーズ	QVGA（320×240）	GP-3300T/S/L/H^*1
LT3000シリーズ	QVGA（320×240）	LT-33xxS LT-33xxL^*1

*1 Openタイプ（SP-5B40）および解像度の違うディスプレイモジュールで使用する場合は、機種変換が必要です。詳細はテクニカルガイドを参照ください。

本ファイルの使用に伴い、弊社では保証およびお問い合せには応じかねますので予めご了承ください。

特長

コントローラのステータス（モードや運転状態など）が簡単に確認できます。
最大4台のコントローラとの接続が可能です。
コントローラのI/Oの状態をリアルタイムに監視できます。
コントローラのジョブを表示できます。
ロボットの現在位置を取得し、リアルタイム表示します。
現在発生中のアラームを表示します。アラームのリセットも可能です。
各種変数やレジスタを一括表示します。番号送りなどの煩わしさを軽減します。

対応可能な画面作成ソフトは、GP-Pro EX Ver. 3.50.000以上になります。SP5000シリーズは、GP-Pro EX Ver. 4.03.000以上になります。
WVGA（800×480）用は画面右側にファンクションボタン領域があります。「SP5000ワイド機種追加機能」の説明書をお読みください。

ご利用条件 / 注意事項

ダウンロードご利用条件 / 注意事項に同意いただいたうえで、ご利用ください。

ダウンロード

SP5000 シリーズ WVGA

connection_sp5000_wv_DswRc8_j_Rev02.exe

4.22 MB (4,423,031 Byte)

SP5000 シリーズ VGA

connection_sp5000_v_DswRc8_j_Rev01.exe

2.78 MB (2,918,863 Byte)

GP4000 シリーズ VGA

connection_gp4000_v_DswRc8_j_v211.exe

2.57 MB (2,693,998 Byte)

GP4000/GP3000/LT3000 シリーズ QVGA

connection_gp4000LT3000_qv_DswRc8_j_v211.exe

3.15 MB (3,302,272 Byte)
