[接続機器サンプル] オリエンタルモーター株式会社 高効率ステッピングモーターユニット αSTEP ARシリーズ （DC電源入力 コントローラ内蔵タイプ）

概要

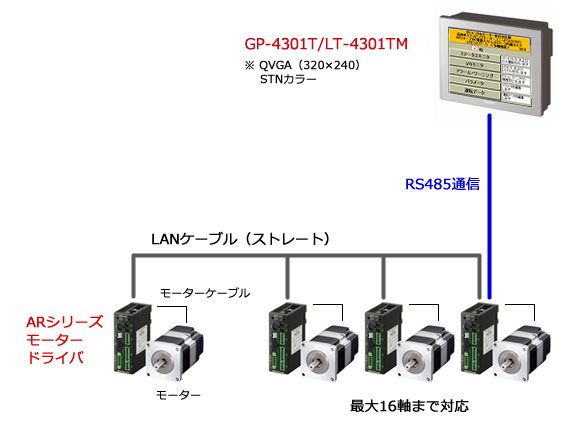

GP4000シリーズ、LT4000Mシリーズとモータードライバを接続することで、モーターの操作と状態監視ができます。

詳細

対応接続機器

対応表示器

特長

• 専用のPCソフトを使わずにARシリーズの各種情報をモニタできます。
• 最大16軸のARシリーズを同時接続できます。 （16軸以内であれば接続する軸数や軸番号は任意です）
• GP4000シリーズ、LT4000MシリーズからJOG運転指示が行え、現在位置を任意の運転データに反映できます（ティーチング操作）
• 1～3軸に関しては切替操作を行わずに同一画面からJOG運転指示が行え、現在位置を任意の運転データに反映できます。 （マルチ操作画面によるティーチング操作）
• GP4000シリーズ、LT4000Mシリーズ標準搭載のUSBポートを介して、モーターのパラメータと運転データをUSBメモリにアップロードできます。アップロードしたデータは、GP4000シリーズ、LT4000Mシリーズに接続中の他のモーターへダウンロードして再利用できます。
• USBメモリにアップロードした運転データはCSVファイル形式のため汎用的に利用できます。
• 発生中のアラーム詳細をテキスト表示でき、現場での一次対応に役立ちます。

• 本プログラムで動作可能な機種は、GP-4301TW、GP-4301T、およびLT-4301TMになります。
• 対応可能な作画ソフトはGP-Pro EX Ver. 3.12.000以上になります。
• LT4000MシリーズのPDFマニュアルは同梱されておりませんが、画面遷移等に変更はございませんので、同梱のGP4000用マニュアルをお使いください。
