[接続機器サンプル] オリエンタルモーター株式会社　高効率ステッピングモーターユニット αSTEP ARシリーズ（AC電源入力 位置決め機能内蔵タイプ）

概要

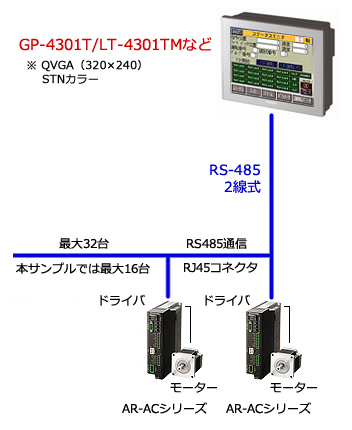

GP4000/LT4000M/LT3000シリーズとモータードライバを接続することで、モーターの操作と状態監視ができます。

詳細

対応接続機器

対応表示器

特長

• 専用のPCソフトを使わずにARシリーズの各種情報をモニタできます。
• 最大16軸のARシリーズを同時接続できます。（16軸以内であれば接続する軸数や軸番号は任意です）
• LTシリーズおよびGPシリーズからJOG運転指示が行え、現在位置を任意の運転データに反映できます（ティーチング操作）
• 1～3軸に関しては切替操作を行わずに同一画面からJOG運転指示が行え、現在位置を任意の運転データに反映できます。（マルチ操作画面によるティーチング操作）
• LTシリーズおよびGPシリーズシリーズ標準搭載のUSBポートを介して、モーターのパラメータと運転データをUSBメモリにアップロードできます。アップロードしたデータは、LTシリーズおよびGPシリーズシリーズに接続中の他のモーターへダウンロードして再利用できます。
• USBメモリにアップロードした運転データはCSVファイル形式のため汎用的に利用できます。
• 発生中のアラーム詳細をテキスト表示でき、現場での一次対応に役立ちます。
• 前バージョンでは複数のARとの可変接続を実現するためにプログラム機能を多用していましたが、GP-Pro EXの追加機能であるアドレス間接指定機能を使用する事で画面応答速度などの高速化を実現しています。

• 対応可能な作画ソフトはGP-Pro EX Ver. 3.01.203以上になります。（LT-4301TMは、GP-Pro EX Ver. 3.12.000以上になります）
• ARシリーズは2014/1出荷分から設計変更がございました。 製造年月をご確認の上、ダウンロードするファイルをご選択ください。 設計変更の詳細は、オリエンタルモーター社にお問い合わせいただきますようお願いいたします。GP3000/LT3000用のサンプルファイルは設計変更に対応しておりません。
• LT4000MシリーズのPDFマニュアルは同梱されておりませんが、画面遷移等に変更はございませんので、 同梱のGP4000用マニュアルをお使いください。
