[接続機器サンプル] オリエンタルモーター株式会社 5相ステッピングモーターユニットCRKシリーズ（コントローラ内蔵タイプ） CRD503-KD/CRD507-KD/CRD507H-KD/CRD514-KD

概要

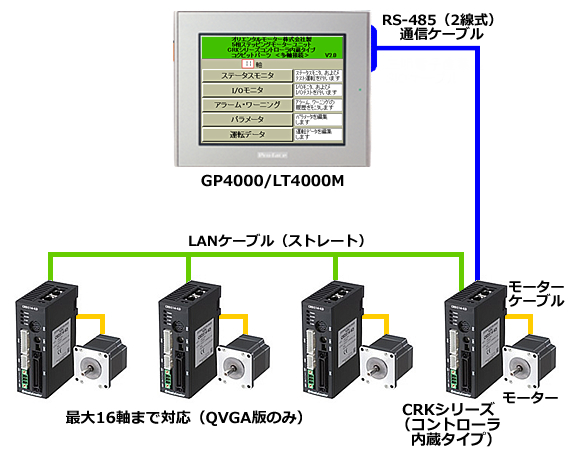

GP4000、GP3000、LT4000Mシリーズとモータードライバを接続することで、モーターの操作と状態監視ができます。

詳細

対応接続機器

対応表示器

特長

• 専用のPCソフトを使わずにCRKシリーズの各種情報をモニタできます。
• 最大16軸のCRKシリーズを同時接続できます。（16軸以内であれば接続する軸数や軸番号は任意です）
• GP4000/3000/LT4000MシリーズからJOG運転指示が行え、現在位置を任意の運転データに反映できます。 （ティーチング操作）
• 1～3軸に関しては切替操作を行わずに同一画面からJOG運転指示が行え、現在位置を任意の運転データに反映できます。（マルチ操作画面によるティーチング操作）
• GP4000/3000/LT4000Mシリーズ標準搭載のUSBポートを介して、モーターのパラメータと運転データをUSBメモリにアップロードできます。アップロードしたデータは、GP4000/3000/LT4000Mシリーズに接続中の他のモーターへダウンロードして再利用できます。
• USBメモリにアップロードした運転データはCSVファイル形式のため汎用的に利用できます。
• 発生中のアラーム詳細をテキスト表示でき、現場での一次対応に役立ちます。

• 本プログラムで動作可能な機種は、GP-4301T、GP3300シリーズ、LT-4301TMになります。
• 対応可能な作画ソフトはGP-Pro EX Ver. 3.01.202以上になります。（LT-4301TMは、GP-Pro EX Ver. 3.12.000以上になります）
• LT4000MシリーズのPDFマニュアルは同梱されておりませんが、画面遷移等に変更はございませんので、 同梱のGP4000用マニュアルをお使いください。
