[接続機器サンプル] 東芝シュネデールインバー夕株式会社 インバータTOSVERTVF-AS1

概要

GP4000/LT4000Mシリーズと東芝シュネデールインバータ製多機能・小形インバータ VF-AS1を接続することにより、様々な操作やモニタが可能になります。

詳細

対応接続機器

対応表示器

特長

• 運転/モニタ画面で、代表的なパラメータのモニタと、「運転/停止」、「正転/逆転」、「指令周波数」の指令ができます。
• カスタマイズモニタ画面は、モニタパラメータの表示カスタマイズ表示ができます。
• 設定変更することが多いパラメータ「よく使うパラメータ」を表示/変更できます。
• インバータの状態（端子台、アナログ、ステータス、アラーム、トリップ）をモニタします。
• 電力監視に必要なデータをロギングし、CSV保存をすることができます。
• トリップ情報を表示器で履歴監視を行い、発生時の記録をCSV保存ができます。また、発生のトリップ情報を内容、原因、対策を詳細に表示します。その内容に従って故障の診断を行います。
• トリップコード（FC90)、アラーム情報（FC91）、累積時間アラームモニタ（FE79）をアラーム履歴監視します。
• 日本語/英語を切替えて表示します。

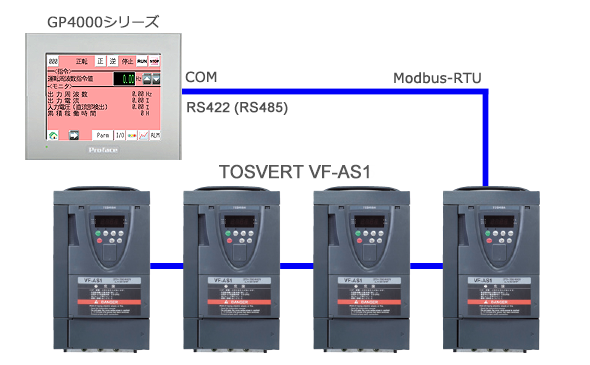

• 4台のインバータと接続します。（GP-Pro EXの間接機器指定で同時接続します。）
• 画面背景色が、「TOSVERT VF-AS1」機種色を表し、接続インバータ機種が一目瞭然です。

• プログラムで動作可能な機種はGP-4301TW、LT-4301TMになります。
• 上記機種以外でご使用の場合は、プロジェクトファイルの機種変更で使用可能となります。詳しくは同梱の取扱説明書をご確認ください。
• 対応可能な作画ソフトはGP-Pro EX Ver. 3.12.000以上になります。
