[接続機器サンプル] 株式会社安川電機 モーションアダプタMA100

概要

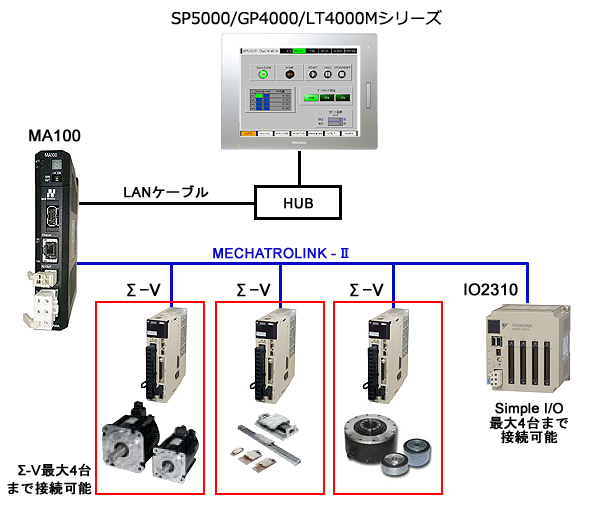

SP5000/GP4000/LT4000Mシリーズと簡易位置決めコントローラ“MA100”を接続するためのサンプルです

詳細

対応接続機器

対応表示器

特長

• サポートツールソフト（MA-Manager）で作成・登録された運転プログラムの起動・停止ができます。
• 各軸の手動操作（JOG/STEP）と任意の目標位置への位置決め動作（ABS位置決め）が可能です。
• 各軸の現在位置等の状態とI/Oが確認できます。
• 各軸コントロール用のパラメータの確認と変更ができます。
• 軸有効無効設定、言語切り替え（日本語/英語）、ファイル送受信（外部ストレージ）が可能です。
• Σ-Vのコクピットパーツを組み込み済みです。トレース機能も利用できます。
• 各軸のアラームの内容確認ができます。

• 本プログラムは、MECHATROLINKに接続するサーボ機器は、Σ-V(回転形)、Σ-Vminiが対象になります。
• 対応可能な画面作成ソフトはGP-Pro EX Ver. 3.12.000以上になります。SP5000シリーズはGP-Pro EX Ver. 4.03.000以上になります。
• Openタイプ（SP-5B40）および解像度の違うディスプレイモジュール（機種）で使用する場合は、機種変換が必要です。詳細はテクニカルガイドを参照ください。
