[接続機器サンプル] 株式会社安川電機 サーボドライブ接続サンプル:Σ-V(回転形)MECHATROLINK-Ⅲ 通信指令形

概要

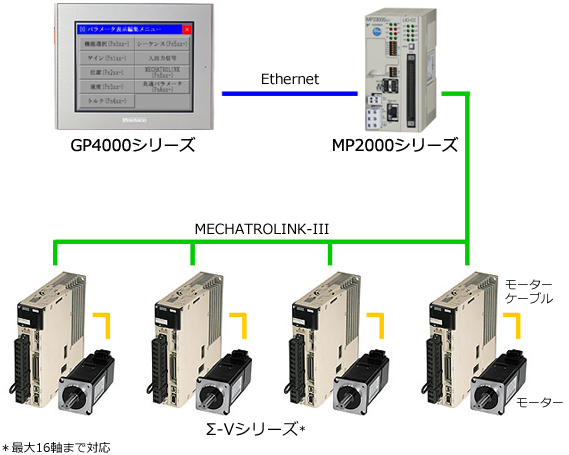

GP4000シリーズと株式会社安川電機製サーボパックを接続し、サーボコントローラをメンテナンスできます。

詳細

対応接続機器

メーカー品名
株式会社安川電機ACサーボドライブ Σ-Vシリーズ(MECHATROLINK-Ⅲ通信指令形)
SGDV-□□□□21形サーボパック(回転サーボモータ用)

対応表示器

シリーズ画面解像度対応機種名フィールドバス
GP4000シリーズVGA(640×480)GP-4501TMECHATROLINK-III
QVGA(320×240)GP-4301T

本ファイルの使用に伴い、弊社では保証およびお問い合せには応じかねますので予めご了承ください。

特長

  • パラメータを表示・編集できます。
  • パラメータをバックアップ・リストア(SD/USBストレージ)できます。
  • アラーム表示(異常履歴)できます。
  • サーボパック、モータの製品情報をモニタできます。
  • システムモニタ、サーボの状態・動作モニタ
  • 入出信号をモニタできます。
  • 配線確認できます。
  • 各種セットアップ機能があります。
  • テスト運転(JOG、プログラムJOG運転)ができます。
  • 間接機器指定の機能で複数(16軸まで可能)の軸を切替えができます。
  • 本プログラムで動作可能な機種は、GP-4501T/4301Tになります。
  • 上記機種以外(ただし、イーサネット未対応機種は除く)でご使用の場合は、プロジェクトファイルの機種変更で使用可能となります。詳しくは同梱の取扱説明書をご確認ください。
  • 応可能な作画ソフトはGP-Pro EX Ver. 3.01.203以上になります。

ご利用条件 / 注意事項

ダウンロード ご利用条件 / 注意事項に同意いただいたうえで、ご利用ください。


ダウンロード

document
VGA
3.01 MB (3,159,160 Byte)
document
QVGA
3.03 MB (3,178,445 Byte)
