[接続機器サンプル] 株式会社安川電機 サーボドライブ接続とトレース機能の結合版サンプル:Σ-7S（回転形）MECHATROLINK-Ⅱ 通信指令形

概要

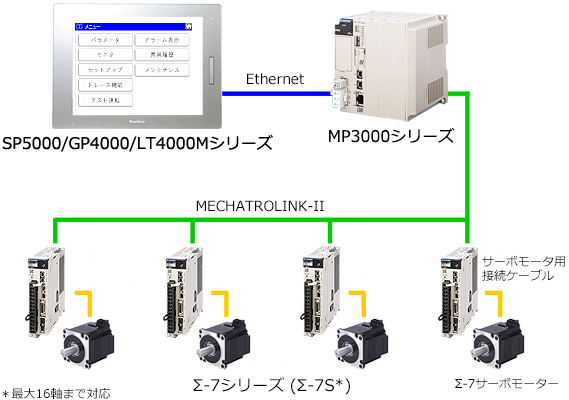

SP5000/GP4000/LT4000Mシリーズと株式会社安川電機製サーボパックを接続し、サーボコントローラをメンテナンスできます。

詳細

対応接続機器

対応表示器

特長

• パラメータを表示・編集できます。
• パラメータをバックアップ・リストア（SD/USBストレージ）できます。
• アラーム表示（異常履歴）できます。
• サーボパック、モータの製品情報をモニタできます。
• システム、サーボの状態・動作、入出信号などをモニタできます。
• 配線確認できます。
• 各種セットアップ機能があります。
• テスト運転（JOG、プログラムJOG運転）ができます。
• トレース機能が実現できます。
• メンテナンス（モニタ、QRコード表示）ができます。
• 間接機器指定の機能で複数（16軸まで可能）の軸を切替えができます。

• 対応可能な作画ソフトはGP-Pro EX Ver. 4.03.000以上になります。
• GP4000/LT4000Mシリーズ対応のものはWinGPで使用できません。
• WVGA（800×480）用は画面右側にファンクションボタン領域があります。「SP5000ワイド機種追加機能」の説明書をお読みください。
