[接続機器サンプル] 株式会社安川電機 インバータV1000

概要

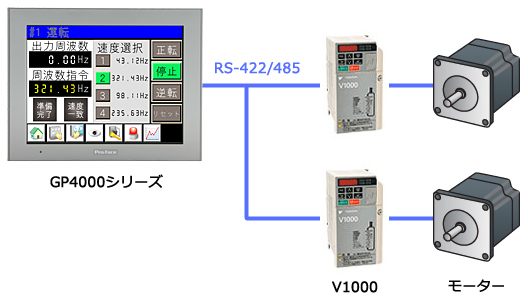

GP4000シリーズ、LT4000Mシリーズの各種機能を利用し、PLCと接続しながらインバータと接続が可能です。

詳細

対応接続機器

メーカー品名
株式会社安川電機小形ベクトル制御 V1000

対応表示器

シリーズ画面解像度対応機種名
GP4000シリーズVGA （640×480）GP-4501T
QVGA（320×240）GP-4301T
LT4000MシリーズQVGA（320×240）LT-4301M

本ファイルの使用に伴い、弊社では保証およびお問い合せには応じかねますので予めご了承ください。

特長

  • そのまま接続するだけで簡単にインバータと接続が可能
  • PLCとのデータ共有が可能
  • 加減速などのパラメータの設定がタッチパネルから可能
  • インバータのアラーム情報がモニタ可能
  • 折れ線グラフにより状態の変化を確認することが可能
  • サンプリングしたデータをUSB/SDカードに保存可能
  • インバータのI/O状態を確認可能
  • 単体の1台接続と複数接続プロジェクトを用意
  • インバータの運転操作に加えて4速度登録選択可能
  • インバータで発生するアラーム、詳細内容をすべて登録済み（株式会社安川電機のマニュアルより抜粋）
  • 各種モニタ（入/出力信号、ステータス、動作モニタ）が可能
  • 本プログラムで動作可能な機種はGP-4501T/4301T、およびLT-4301Mになります。
  • 上記機種以外（ただし、イーサネット未対応機種は除く）でご使用の場合は、 プロジェクトファイルの機種変更で使用可能となります。 詳しくは同梱の取扱説明書をご確認ください。
  • 対応可能な作画ソフトはGP-Pro EX Ver. 3.01.202以上になります。LT-4301M用は、GP-Pro EX Ver. 3.12.000以上になります。

ご利用条件 / 注意事項

ダウンロード ご利用条件 / 注意事項に同意いただいたうえで、ご利用ください。


ダウンロード

document
GP4000シリーズ VGA
connection_gp4000_v_V1000_j_Rev00.exe
1.94 MB (2,032,448 Byte)
document
GP4000シリーズ QVGA
connection_gp4000_q_V1000_j_Rev00.exe
1.94 MB (2,038,551 Byte)
document
LT4000Mシリーズ QVGA
connection_lt4000_q_V1000_j_Rev03.exe
1.94 MB (2,034,005 Byte)

更新履歴

[Rev. 03]  （2013/8/8）

  • LT4000Mシリーズ対応版公開


[Rev. 00]  （2012/10/9）

  • 新規公開
