PFXGP4G01DNWLS

製品基本情報
製品カテゴリー
ハードウェア
シリーズ
IoT関連機器
型式
PFXGP4G01DNWLS
End of sales
2024/03/11
Replacement option 1
Replacement code 1
PFXSTM6B00DE
Replacement code 1 comment
STM6000 IoT ゲートウェイ(GP Pro EX 対応モデル )
「ゲートウェイモードには対応していません」
Specification
仕様

電気的仕様

型式 PFXGP4G01DNWLS
定格電圧 24Vdc
電圧許容範囲 19.2~28.8Vdc
許容瞬時停電時間 5ms以下
消費電力 最大 11W以下
外部機器への
供給電源なしの場合
7W以下
突入電流 30A以下
絶縁耐力 1,000Vac、20mA 1分間
(充電部端子とFG端子間)
絶縁抵抗 500Vdc、10MΩ以上
(充電部端子とFG端子間)


環境仕様

型式 PFXGP4G01DNWLS
使用周囲温度 0~60°C
保存周囲温度 -20~60°C
使用および保存周囲湿度 10%~90%RH(結露のないこと、湿球温度39°C以下)
じんあい 0.1mg/m3以下(導電性塵埃のないこと)
汚染度 汚染度2
腐食性ガス 腐食性ガスのないこと
耐気圧(使用高度) 800 ~ 1,114hPa(海抜2,000m以下)
耐振動 JIS B 3502、IEC/EN 61131-2準拠
5~9Hz 片振幅:3.5mm
9~150Hz 定加速度:9.8m/s2
X、Y、Z各方向 10サイクル(約100分間)
耐衝撃性 JIS B 3502、IEC/EN 61131-2準拠
147m/s2、X、Y、Zの方向に各3回
耐ノイズ ノイズ電圧:1,000Vp-p
パルス幅:1μs
立ち上がり時間:1ns
(ノイズシミュレーターによる)
耐静電気放電 接触放電法:6kV
気中放電法:8 kV
(IEC/EN 61000-4-2 レベル3)


メモリー

型式 PFXGP4G01DNWLS
アプリケーションメモリー GP-Pro EX使用時:
システムカード/システムメモリー: FLASH EPROM
画面エリア*1:32MB
ユーザーフォントエリア:8MB
ロジックプログラムエリア:132KB *2(15,000ステップ相当)
自由スペース:なし

システムカード/システムメモリーの取り外し:なし
バックアップメモリー GP-Pro EX使用時:
画面エリア:SRAM 320KB
変数エリア:SRAM 64KB

バッテリー(時計データバックアップ):交換可能な電池/一次電池

*1 ユーザーフォントエリアの容量を超えた場合(例えば、イメージフォントやピクチャフォントを使用している場合など)は、画面エリアを使用してください。

*2 ソフトウェアで最大60,000ステップに切り替え可能です。ただし、アプリケーションメモリー(画面データ)が1Mバイト少なくなります。



インターフェイス仕様

型式 PFXGP4G01DNWLS
シリアル(PLC/COM1) RS-232C/422/485
データ長:7/8ビット
ストップビット:1/2ビット
パリティ:なし/奇数/偶数
伝達速度:2,400~115,200bps
最大通信距離:RS-232時:15m、RS-422、115,200bps時:1,200m
シリアル(HMI) RS-232C/422/485
データ長:7/8ビット、
ストップビット:1/2ビット
パリティ:なし/奇数/偶数
伝達速度:2,400~115,200bps
最大通信距離:RS-232時:15m、RS-422、115,200bps時:1,200m
USB(Type A) コネクター:USB2.0(Type A)x 1
電源電圧:5Vdc ±5%
最大出力電流:端子あたり500mA
最大通信距離:5m未満
USB(mini B) コネクター:USB2.0(mini B)x 1
最大通信距離:5m未満
イーサネット コネクター:モジュラージャック(RJ-45)
適用規格:IEEE802.3u、10BASE-T/100BASE-TX
最大通信距離:100m
SDカード SDカードスロット x 1
32GBまでのSD/SDHCカード


設置仕様

型式 PFXGP4G01DNWLS
接地 機能接地:D種接地(SG-FG共通)
冷却方式 自然空冷
構造 保護構造 *3:IP20
取り付け方法:35mm DINレール取り付け(JIS C 2812/IEC 60715準拠)
外形寸法 W46 x H162 x D126mm
質量 700g以下

*3 当該試験条件で適合性を確認していますが、あらゆる環境での使用を保証しているものではありません。本製品を使用する前にあらかじめご使用の環境をご確認ください。



外形寸法図

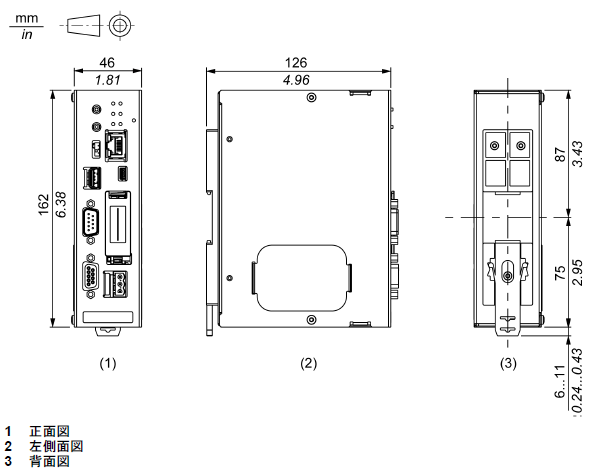

IoT Dimensions

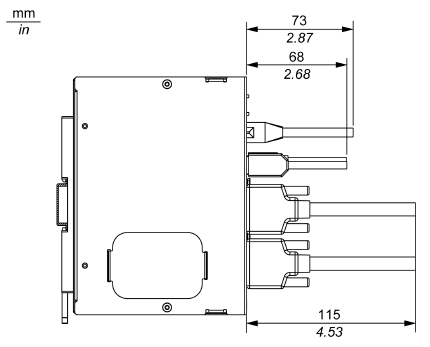

ケーブル付き

IoT Dimensions
