PFXSP5B00 + PFXZCDADEXP1

製品基本情報

製品カテゴリー

IoT関連機器

シリーズ

IoTゲートウェイ（マルチ・データボックス）

型式

PFXSP5B00 + PFXZCDADEXP1

Specification

仕様

電気的仕様

モデル	SP5000（スタンダードボックス）
型式（ベースモジュール）	PFXSP5B00
型式（アダプター）	PFXZCDADEXP1
使用周囲温度	0～60°C （床設置時：0～55℃）
保存周囲温度	-20～60°C
使用および保存周囲湿度	10%～90%RH（結露のないこと、湿球温度39°C以下）
じんあい	0.1mg/m³以下（導電性塵埃のないこと）
汚染度	汚染度2
腐食性ガス	腐食性ガスのないこと
耐気圧（使用高度）	800 ～ 1,114hPa（海抜2,000m以下）
耐振動	JIS B 3502、IEC/EN 61131-2準拠 5～9Hz 片振幅：3.5mm 9～150Hz 定加速度：9.8m/s² X、Y、Z各方向 10サイクル（約100分間）
耐衝撃性	JIS B 3502、IEC/EN 61131-2準拠 147m/s²、X、Y、Zの方向に各3回
耐ノイズ	ノイズ電圧：1,000Vp-p パルス幅：1μs 立ち上がり時間：1ns （ノイズシミュレーターによる）
耐静電気放電	接触放電法：6kV（IEC/EN 61000-4-2 レベル3）

モデル	SP5000（スタンダードボックス）
型式（ベースモジュール）	PFXSP5B00
型式（アダプター）	PFXZCDADEXP1
アプリケーションメモリー	GP-Pro EX使用時：システムカード／システムメモリー：FLASH EPROM 画面エリア^1：64MB ユーザーフォントエリア：8MB ロジックプログラムエリア^2：132KB（15,000ステップ相当）自由スペース：なしシステムカード／システムメモリーの取り外し：なし
バックアップメモリー	GP-Pro EX使用時：画面エリア：NVRAM 320KB 変数エリア：NVRAM 64KB バッテリー：なし ^*3

*1 ユーザーフォントエリアの容量を超えた場合（例えば、イメージフォントやピクチャフォントを使用している場合など）は、画面エリアを使用してください。

*2 ソフトウェアで最大60,000ステップに切り替え可能です。ただし、アプリケーションメモリー（画面データ）が1Mバイト少なくなります。

*3 但し、100日以上通電を行わない場合は、時計データ保持のために、時計データバックアップ用一次電池（オプション）を追加搭載していただく必要があります。

モデル	SP5000（スタンダードボックス）
型式（ベースモジュール）	PFXSP5B00
型式（アダプター）	PFXZCDADEXP1
シリアル（COM1）	RS-232C データ長：7/8ビットストップビット：1/2ビットパリティ：なし/奇数/偶数通信速度：2,400～115,200bps コネクタ：D-Sub 9ピンプラグ
シリアル（COM2）	RS-422/485 データ長：7/8ビット、ストップビット：1/2ビットパリティ：なし/奇数/偶数通信速度：2,400～115,200bps、187,500bps（MPI）コネクタ：D-Sub 9ピンプラグ
USB（Type A）^*4	コネクタ：USB2.0（Type A）x 2 電源電圧：5Vdc ±5% 最大出力電流：端子あたり500mA 最大通信距離：5m
USB（mini B）	コネクタ：USB2.0（mini B）x 1、最大通信距離：5m
イーサネット	対応規格：IEEE802.3i/IEEE802.3u 10BASE-T/100BASE-TX コネクタ：モジュラージャック（RJ-45）x 2
イーサネット（アダプター側）	対応規格：IEEE802.3i/IEEE802.3u 10BASE-T/100BASE-TX コネクタ：モジュラージャック（RJ-45）x 1
SDカード	SDカードスロット（ストレージ）x 1
CFastカード	-
ビデオ	-
音声入力	-
音声出力	-
補助出力（AUX）	-

*4 各種類のUSBデバイスを1つずつのみ接続できます。同じ種類を複数接続すると、最初に接続したUSBデバイスのみが機能します。

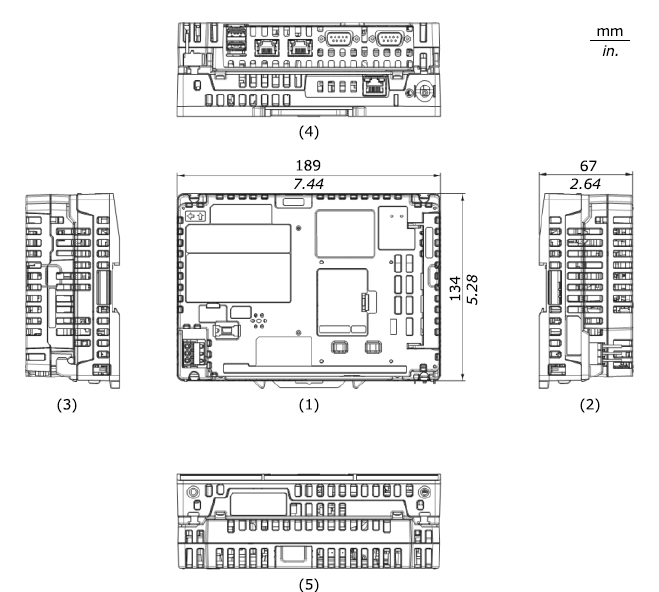

1 正面図
2 左側面図
3 右側面図
4 上面図
5 底面図
