PFXSP5B41 + PFXZCDADEXP1

製品基本情報
Specification

製品基本情報

製品カテゴリー

IoT関連機器

シリーズ

IoTゲートウェイ（マルチ・データボックス）

型式

PFXSP5B41 + PFXZCDADEXP1

Specification

仕様

電気的仕様

モデル		SP5000（オープンボックス）
型式（ベースモジュール）		PFXSP5B41
型式（アダプター）		PFXZCDADEXP1
定格電圧		12～24Vdc
電圧許容範囲		10.8～28.8Vdc
許容瞬時停電時間		12Vdc：1.25ms以下 24Vdc：5ms以下
消費電力	最大	25W以下
消費電力	最大（アダプターのみ）	2.0W以下
突入電流		30A以下
絶縁耐力		1,000Vac、20mA 1分間（充電部端子とFG端子間）
絶縁抵抗		500Vdc、10MΩ以上（充電部端子とFG端子間）

環境仕様

モデル	SP5000（オープンボックス）
型式（ベースモジュール）	PFXSP5B41
型式（アダプター）	PFXZCDADEXP1
使用周囲温度	0～60°C （床設置時：0～55℃）
保存周囲温度	-20～60°C
使用および保存周囲湿度	10%～90%RH（結露のないこと、湿球温度39°C以下）
じんあい	0.1mg/m³以下（導電性塵埃のないこと）
汚染度	汚染度2
腐食性ガス	腐食性ガスのないこと
耐気圧（使用高度）	800 ～ 1,114hPa（海抜2,000m以下）
耐振動	JIS B 3502、IEC/EN 61131-2準拠 5～9Hz 片振幅：3.5mm 9～150Hz 定加速度：9.8m/s² X、Y、Z各方向 10サイクル（約100分間）
耐衝撃性	JIS B 3502、IEC/EN 61131-2準拠 147m/s²、X、Y、Zの方向に各3回
耐ノイズ	ノイズ電圧：1,000Vp-p パルス幅：1μs 立ち上がり時間：1ns （ノイズシミュレーターによる）
耐静電気放電	接触放電法：6kV（IEC/EN 61000-4-2 レベル3）

メモリー

モデル	SP5000（オープンボックス）
型式（ベースモジュール）	PFXSP5B41
型式（アダプター）	PFXZCDADEXP1
アプリケーションメモリー	GP-Pro EX使用時：システムカード／システムメモリー：CFast 画面エリア ^1：64MB ユーザーフォントエリア：上限なしロジックプログラムエリア：なし自由スペース：約17GB システムカード／システムメモリーの取り外し：* あり
バックアップメモリー	GP-Pro EX使用時：画面エリア：NVRAM 320KB、またはCFast/SDカード（ストレージ）5MB 変数エリア：NVRAM 64KB バッテリー（時計データバックアップ）：なし ^*2

*1 Windowsアプリケーションのインストール可否を判断するための仕様情報は、「SP5000シリーズオープンボックスリファレンスマニュアル」をご覧ください。

*2 但し、100日以上通電を行わない場合は、時計データ保持のために、時計データバックアップ用一次電池（オプション）を追加搭載していただく必要があります。

インターフェイス仕様

モデル	SP5000（オープンボックス）
型式（ベースモジュール）	PFXSP5B41
型式（アダプター）	PFXZCDADEXP1
シリアル（COM1）	RS-232C/422/485 データ長：7/8ビットストップビット：1/2ビットパリティ：なし/奇数/偶数通信速度：2,400（1,200）～115,200bps コネクタ：D-Sub 9ピンプラグ
シリアル（COM2）	RS-232C/422/485 データ長：7/8ビット、ストップビット：1/2ビットパリティ：なし/奇数/偶数通信速度：2,400（1,200）～115,200bps コネクタ：D-Sub 9ピンプラグ
USB（Type A）^*3	コネクタ：USB2.0（Type A）x 3 電源電圧：5Vdc ±5% 最大出力電流：端子あたり500mA、端子3つで合計1A 最大通信距離：5m
USB（mini B）	コネクタ：USB2.0（mini B）x 1、最大通信距離：5m
イーサネット	対応規格：IEEE802.3i/IEEE802.3u/IEEE802.3ab 10BASE-T/100BASE-TX/1000BASE-T コネクタ：モジュラージャック（RJ-45）x 2
イーサネット（アダプター側）	対応規格：IEEE802.3i/IEEE802.3u 10BASE-T/100BASE-TX コネクタ：モジュラージャック（RJ-45）x 1
SDカード	SDカードスロット（ストレージ）x 1
CFastカード	CFastカードスロット（システム）x 1 CFastカードスロット（ストレージ）x 1
ビデオ	DVI-D 出力、コネクタ：DVI-D 24 ピンソケット x 1、解像度：1,920 x 1,200ドット（WUXGA、VESA規格準拠）
音声入力	音声入力：MIC 入力/LINE 入力（ソフトウェア切替）コネクタ：MINI-JACK ∅3.5 x 1
音声出力	スピーカー出力：300mW以上（定格負荷：8Ω、周波数：1kHz）（ソフトウェア切替） LINE出力：4.0Vp-p（定格負荷：10kΩ）(ソフトウェア切替）コネクタ：ツーピース型端子台（AUXと共用）x 1
補助出力（AUX）	アラーム出力またはブザー出力：1点、定格電圧：DC24V、定格電流：50mA以下、コネクタ：ツーピース型端子台 x 1

*3 各種類のUSBデバイスを1つずつのみ接続できます。同じ種類を複数接続すると、最初に接続したUSBデバイスのみが機能します。

設置仕様

モデル	SP5000（オープンボックス）
型式（ベースモジュール）	PFXSP5B41
型式（アダプター）	PFXZCDADEXP1
接地	機能接地：D種接地（SG-FG共通）
冷却方式	自然空冷
外形寸法	W189 x H134 x D69mm
質量	1.65kg以下

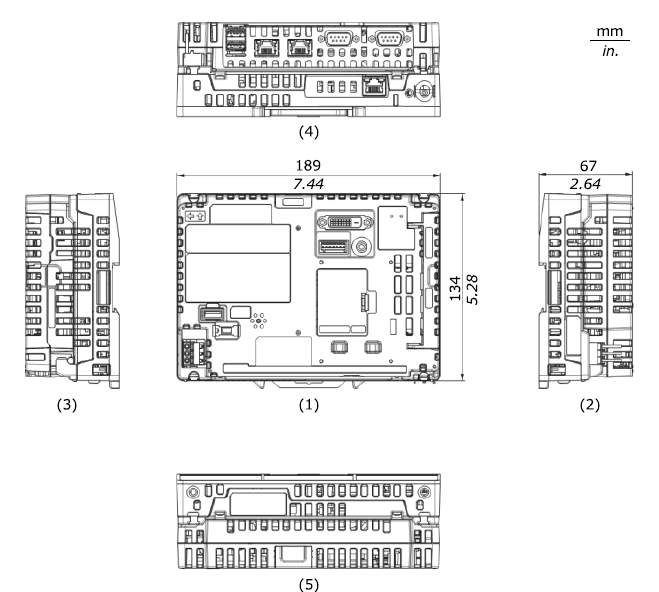

外形寸法図

ボックスモジュール付き

1 正面図
2 左側面図
3 右側面図
4 上面図
5 底面図
